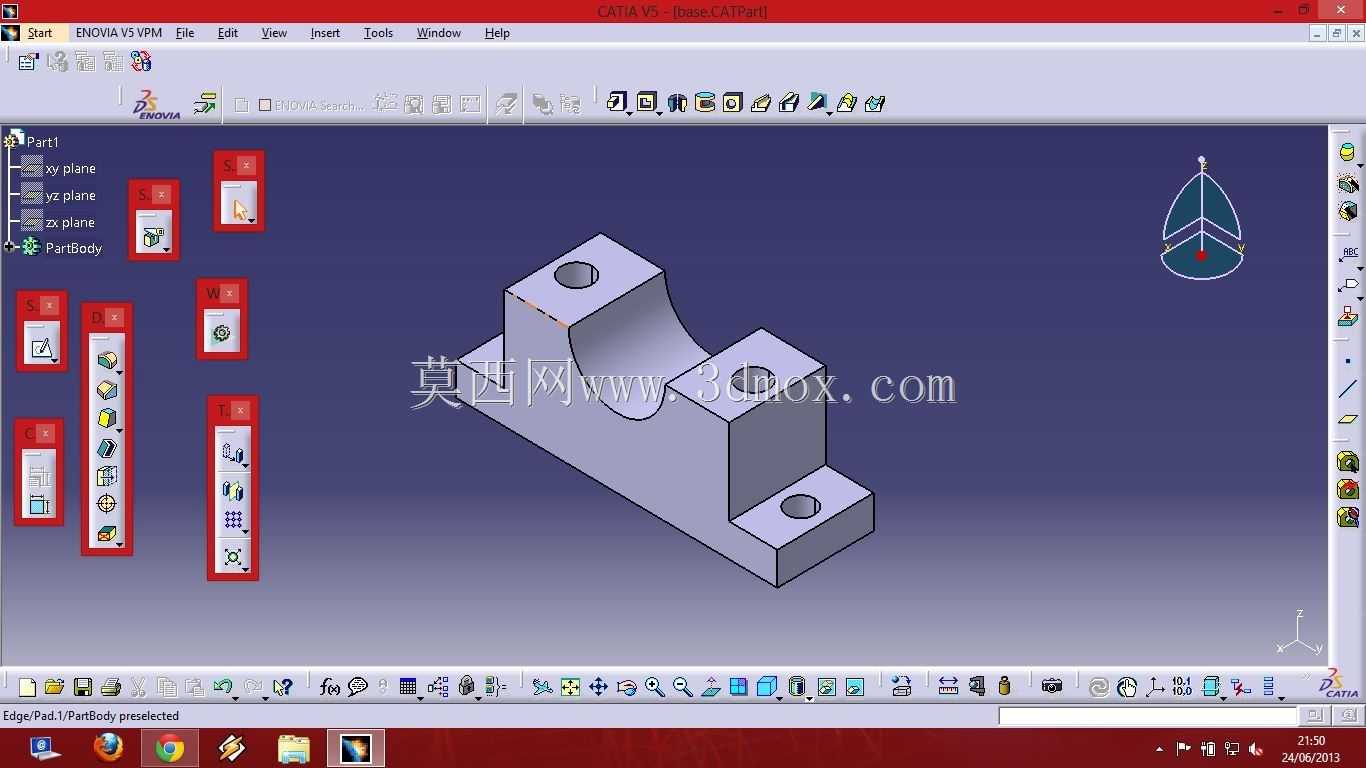

直立式轴承座配套六角紧固螺栓结构

项目分类:轴承座 发布时间:2025-09-16 ID:1080730
  • 直立式轴承座配套六角紧固螺栓结构
  • 直立式轴承座配套六角紧固螺栓结构
  • 直立式轴承座配套六角紧固螺栓结构
  • 直立式轴承座配套六角紧固螺栓结构
  • 直立式轴承座配套六角紧固螺栓结构
  • 直立式轴承座配套六角紧固螺栓结构
  • 直立式轴承座配套六角紧固螺栓结构
  • 直立式轴承座配套六角紧固螺栓结构
  • 直立式轴承座配套六角紧固螺栓结构
  • 直立式轴承座配套六角紧固螺栓结构
  • 直立式轴承座配套六角紧固螺栓结构

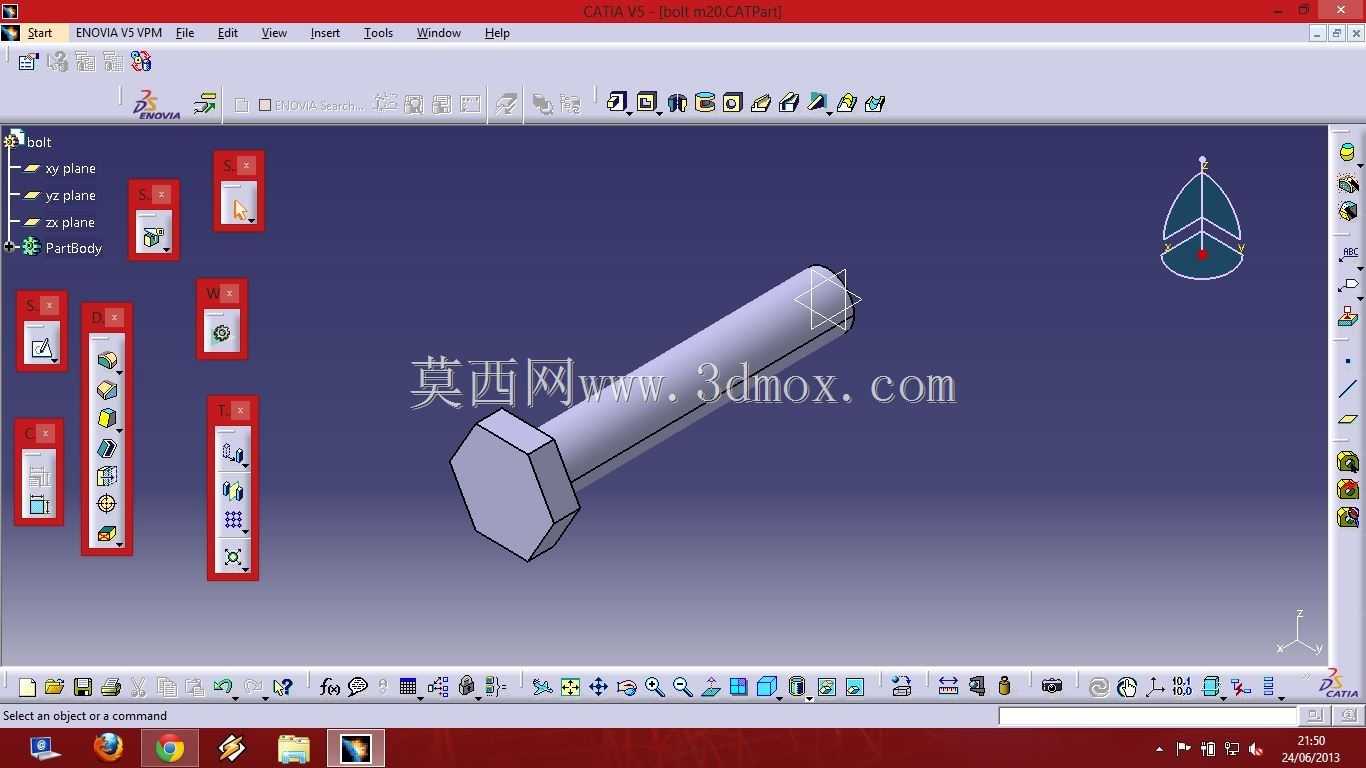

  在常规轻工输送线、小型机床进给机构、仪表类设备的转轴支撑场景中,直立式轴承座的安装固定离不开配套的紧固连接件,本次呈现的结构正是这类安装场景中常用的六角头紧固螺栓,作为轴承座安装定位的核心连接件,它的结构合理性直接决定了轴承座运行时的稳定性,避免转轴运转过程中出现支撑偏移、振动超差的问题。从实际应用来看,这类螺栓通常配合直立式轴承座的安装沉孔使用,穿过轴承座底座的通孔后拧入设备安装基板的预制螺纹孔,或者配合螺母实现夹板式安装,在小型自动化输送线的从动轮支撑座安装、实验室小型搅拌设备的转轴轴承座固定、仪器仪表类小载荷转轴支撑结构中,这类连接件的使用频率极高,因为六角头的结构适配普通开口扳手、套筒扳手的通用拧紧工具,现场安装维护不需要特殊工装,即便是没有专业扭矩工具的场景,作业人员也能凭借常规工具完成可靠紧固。

  从设计思路上看,这个螺栓的结构完全遵循机械紧固的实用原则,杆部采用等直径圆柱结构,螺纹段长度根据直立式轴承座底座的常规厚度设计,预留了足够的螺纹啮合长度,保证拧紧后螺纹副的连接强度能满足小载荷转轴的径向、轴向受力要求,不会因为转轴运转时的径向跳动导致连接松动;六角头部的厚度和对边尺寸按照常规紧固件的受力比例设计,既保证拧紧时头部不会因为扭矩过大出现滑棱、断裂,也不会因为头部尺寸过大干涉轴承座底座的安装平面,导致轴承座安装后出现倾斜,影响转轴的同轴度。

  从安装边界来看,这类螺栓的杆部长度需要匹配轴承座底座的通孔深度、安装基板的厚度,保证拧紧后螺纹末端露出2-3个螺距,既不会因为杆部过长导致螺纹啮合不足,也不会因为杆部过短顶到安装面下方的其他部件;六角头部的外接圆直径小于轴承座安装沉孔的内径,安装时头部可以完全沉入沉孔内,不会突出轴承座底座表面,避免后续安装轴承端盖、密封件时出现干涉。在实际设备运行过程中,这个连接件不仅要承担轴承座传递来的转轴径向载荷,还要承受设备启停时的小幅冲击载荷,所以杆部和头部的过渡位置采用了圆角过渡,避免应力集中导致的螺栓断裂,这也是很多新手建模时容易忽略的细节——如果过渡位置直接做直角处理,实际受力时很容易在应力集中位置出现疲劳断裂,尤其是在频繁正反转的转轴结构中,这种疲劳失效的概率会大幅提升。

  另外,螺栓头部的支承面做了平整处理,保证拧紧时和轴承座沉孔的支承面完全贴合,不会出现偏载,避免拧紧后螺栓受到附加的弯曲应力,延长连接件的使用寿命。对于初次接触CATIA这类三维建模软件的结构设计人员来说,从这类基础的紧固件、配套支撑件入手练习,能快速掌握实体拉伸、旋转、倒角、螺纹修饰这些基础建模命令的使用逻辑,也能在建模过程中理解机械结构的配合关系,比如螺栓杆和安装通孔的间隙配合要求、头部和沉孔的尺寸匹配关系,这些基础的设计逻辑是后续做复杂装配体设计的核心基础,很多复杂设备的结构问题,追根溯源都是基础连接件的设计、选型不合理导致的。在做直立式轴承座的整体装配设计时,这类螺栓的排布通常是在轴承座底座的四个角对称布置,保证每个螺栓承受的载荷均匀,避免单个螺栓受力过大出现失效,建模时需要注意螺栓安装位置和轴承座中心孔的位置公差,保证安装后轴承的中心高和设计值一致,不会出现转轴和其他传动部件不同轴的问题。
