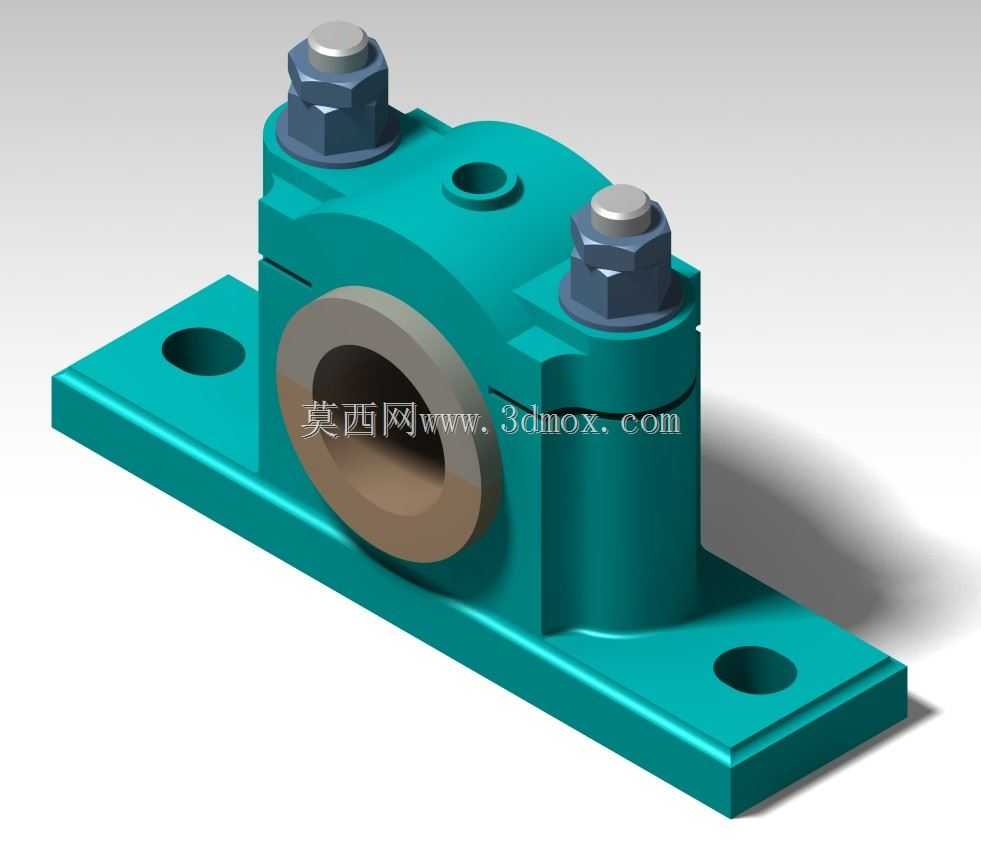

剖分式基座轴承安装结构三维设计

在工业传动系统的布局中，支撑旋转轴系的基座轴承是保障设备长期稳定运行的核心基础部件，这类剖分式结构的基座轴承，广泛应用在输送线辊筒支撑、中小型减速机输入输出轴定位、农业机械传动辊组、轻工设备传动轴系等场景中，相比整体式轴承座，它的拆装优势十分突出——当轴系已经完成齿轮、带轮等端部零件装配后，不需要将轴上所有零件逐一拆卸，就能直接完成轴承的更换与维护，大幅降低产线停机检修的时间成本。

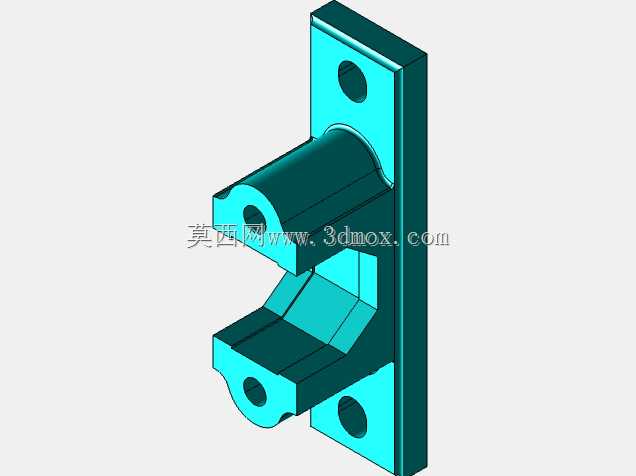

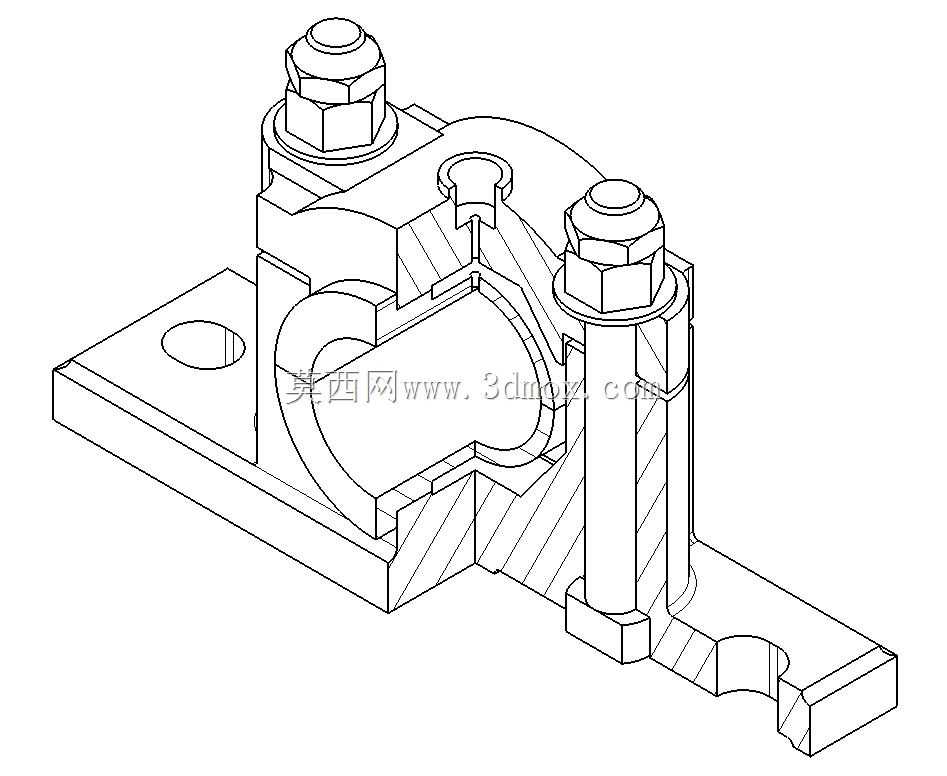

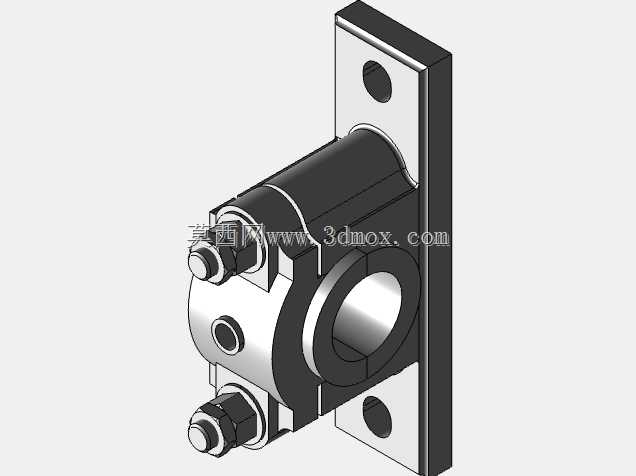

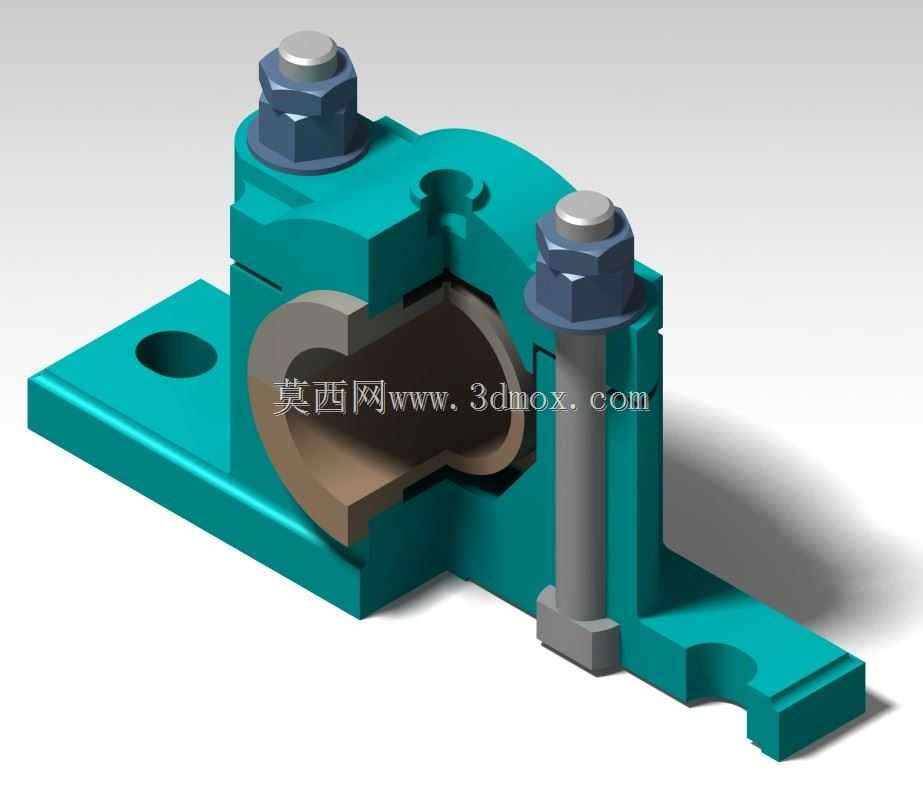

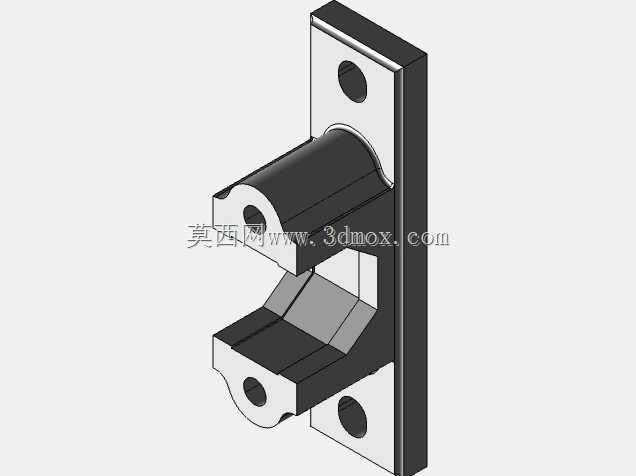

从实际功能特性来看，这款基座轴承的核心作用是为内嵌的轴瓦提供稳定的定位支撑，同时承受轴系运转过程中产生的径向载荷，以及少量因轴系对中偏差带来的轴向附加力。底座部分设计为带两个安装通孔的平板结构，安装孔的位置公差直接决定了轴承与轴系的对中精度，实际安装时需要配合定位销先完成底座的粗定位，再拧紧安装螺栓完成固定，避免设备运行过程中底座出现位移导致轴系偏磨。上盖与底座的结合面采用精准的止口定位结构，保证合盖后轴承内孔的圆度不会出现错位偏差，两个贯穿的连接螺栓配合防松螺母，能够提供足够的夹紧力，防止轴系运转产生的振动导致连接松动，螺栓的预紧力需要按照对称拧紧的顺序逐步加载，避免单侧受力过大导致结合面出现间隙。

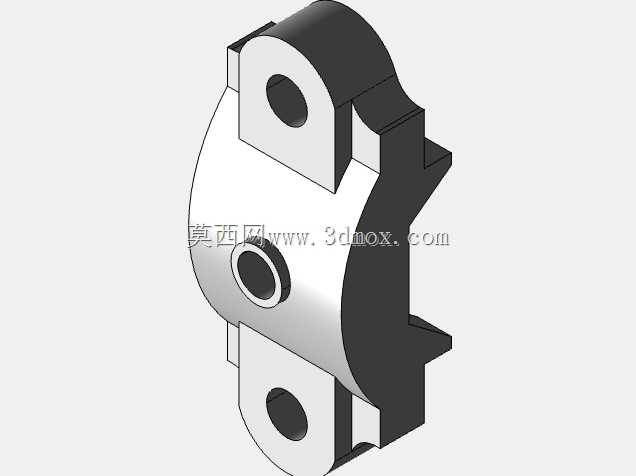

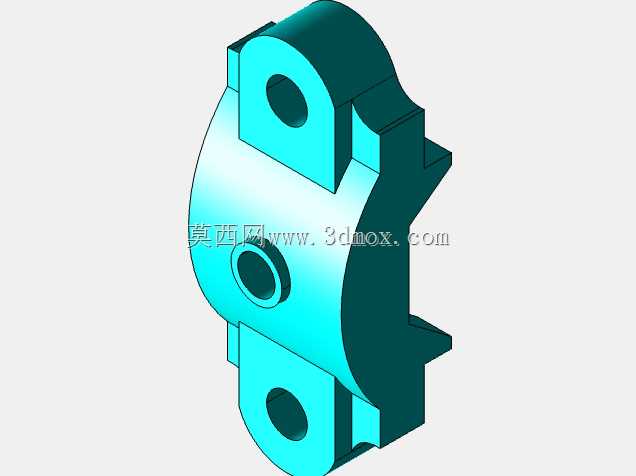

从设计思路层面拆解，这款模型在建模阶段优先保证了装配关系的准确性：底座的安装面作为整个装配体的基准面，所有特征都以此为参照进行定位，轴承内孔的同轴度公差、结合面的平面度公差都在建模过程中预留了合理的公差带，既满足加工可行性，也能保证装配后的运行精度。考虑到实际使用中的润滑需求，上盖顶部预留了注油孔的安装位置，能够在不拆解轴承的情况下完成润滑脂的补充，延长轴承的维护周期。底座端部设计的缺口结构，是为了适配轴系端盖或者密封件的安装，避免运转过程中润滑脂泄漏，同时阻挡外界粉尘、切削液等杂质进入轴承摩擦面。

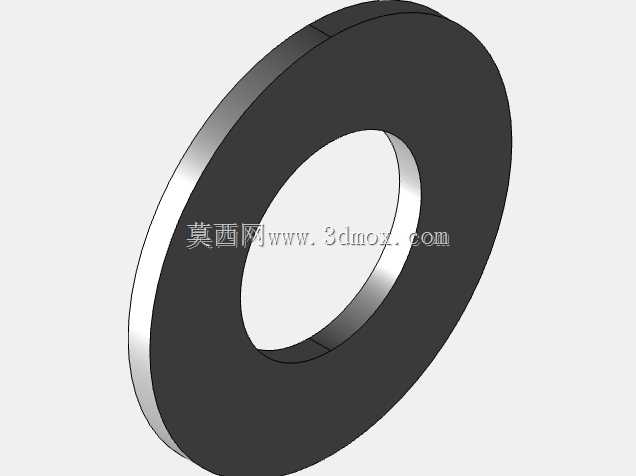

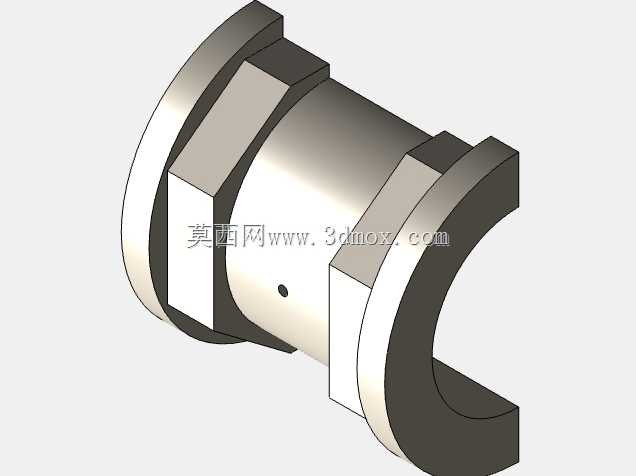

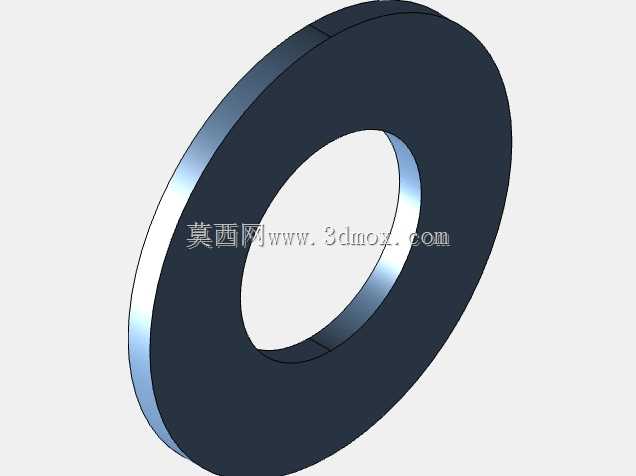

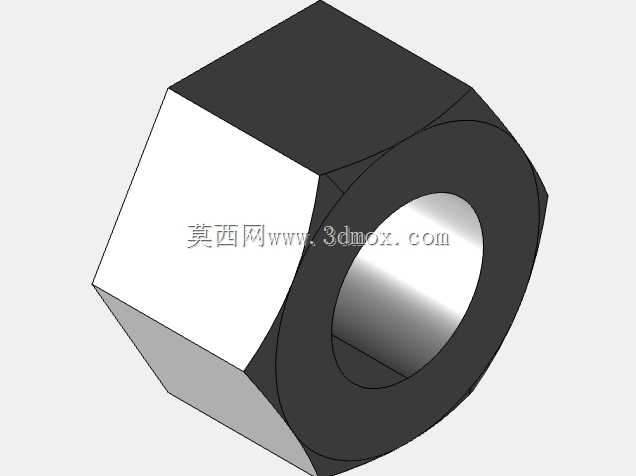

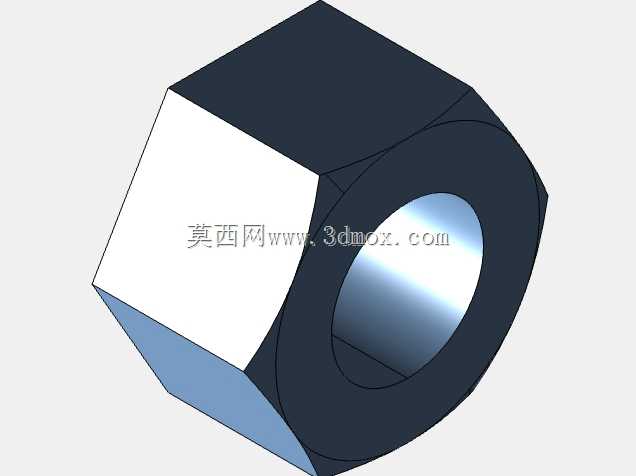

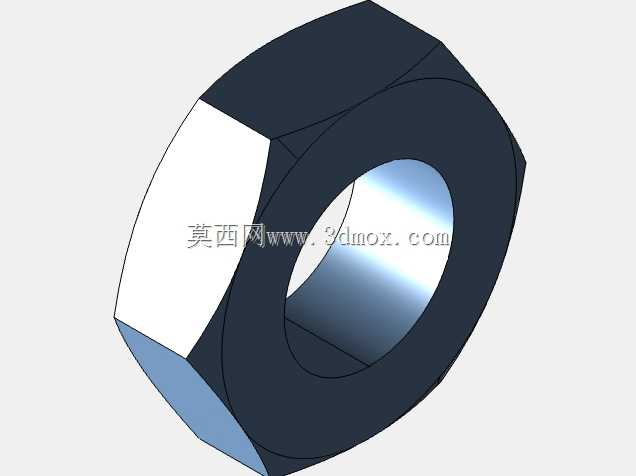

关于安装边界与尺寸适配，这类基座轴承的安装孔中心距、底座底面到轴承中心的高度尺寸都是选型时的核心参数，直接决定了它能否适配现有设备的安装空间。轴承内孔的直径尺寸与配套轴瓦的外径采用过渡配合，保证轴瓦装入后不会出现转动，轴瓦内孔与旋转轴采用间隙配合，预留出热胀冷缩的空间以及润滑脂的存储间隙。两个连接螺栓的规格选型需要匹配轴承的额定载荷，载荷越大的应用场景，螺栓的公称直径需要相应提升，同时螺母下方需要加装平垫圈与弹簧垫圈，分散压紧力的同时起到防松作用。在实际建模练习中，这类装配体非常适合用来练习自顶向下的装配设计思路，先确定整体的安装边界尺寸，再逐一拆分底座、上盖、螺栓、螺母、轴瓦等单个零件，能够很好地锻炼结构设计中公差配合、装配约束的实操能力，也能帮助从业者理解剖分式轴承座的实际受力逻辑与安装要点，避免选型与设计过程中出现配合错位、安装空间不足等常见问题。
