工业流体输送用铸造型泵壳结构设计

在工业流体输送系统的核心部件设计中，泵壳作为容纳叶轮、构建流道、承载系统压力的基础构件，其结构合理性直接决定整泵的运行稳定性与服役寿命。这款泵壳采用一体化铸造成型的结构思路，整体以灰铸铁或铸钢为基础材质，兼顾承压能力与切削加工性能，适配中小流量工况下的离心泵、齿轮泵等通用泵型的装配需求。从实际应用场景来看，这类泵壳广泛适配化工流体输送、市政给排水、小型液压动力单元、机床冷却循环系统等场景，既可以作为独立泵组的承压外壳，也能集成在成套流体设备内部作为内置流道构件，在输送清水、低腐蚀性工业流体、润滑介质等工况下均能稳定工作。

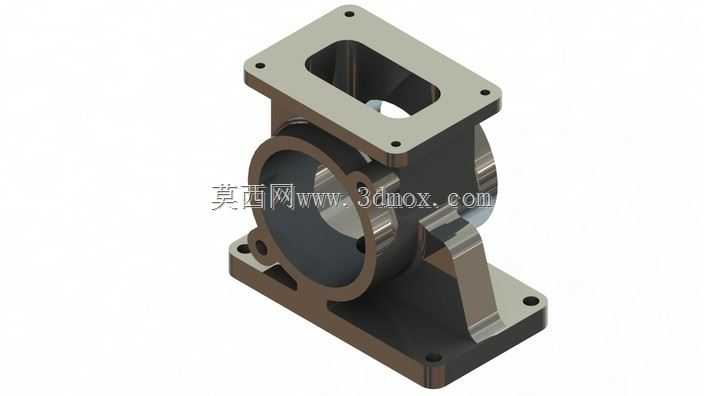

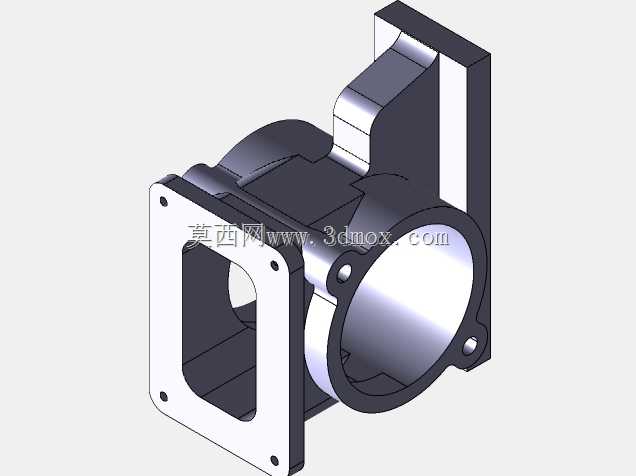

从结构功能设计来看，这款泵壳的主体腔体为回转式中空结构，内腔轮廓完全匹配叶轮的旋转轨迹，流道截面做了平滑过渡处理，避免流体在腔体内形成紊流与局部压损，腔体侧壁预留的圆形大开口为叶轮安装口，装配完成后可通过端盖配合密封件实现腔体密封，能够承受常规工况下0.6-1.6MPa的工作压力，满足多数通用工业泵的压力等级要求。上部的方形法兰凸台为流体进出口的连接接口，法兰面加工有均匀分布的螺栓孔，可通过螺栓与外接管路法兰实现刚性连接，法兰面预留的密封槽可适配O型圈或密封垫片，防止流体在连接位置出现渗漏。下部的一体化安装底座带有两个对称分布的安装孔，可通过地脚螺栓将整泵固定在安装基础或设备机架上，底座与主体腔体之间设置了加强筋结构，能够抵消泵运行过程中叶轮旋转产生的振动，避免长期运行出现连接松动或壳体开裂问题。

在安装边界的尺寸设计上，这款泵壳的整体安装基准以底部安装面为第一基准，侧方叶轮安装口的端面为第二基准，上部接口法兰面为第三基准，三个基准面之间的形位公差控制在IT7级精度范围内，能够保证叶轮装配后与腔体的同轴度要求，避免叶轮旋转过程中出现刮腔问题。上部方形法兰的螺栓孔中心距按照通用管路法兰标准设计，可直接匹配同通径的标准管路连接件，无需额外制作过渡接头；侧方圆形安装口的止口尺寸按照通用泵端盖的标准尺寸设计，可直接适配标准规格的机械密封与端盖组件，降低配件采购与替换成本。底部安装座的两个安装孔中心距预留了足够的调整空间，既可以适配标准泵架的安装尺寸，也能根据集成设备的机架安装孔位做小范围适配调整，不需要对壳体进行二次加工。

从设计细节的工程考量来看，这款泵壳的所有转角位置均做了圆角过渡处理，避免铸造过程中出现应力集中导致的铸件缺陷，同时也能减少流体在腔体内流动时的局部阻力；壳体壁厚按照等强度原则设计，承压位置的壁厚适当加厚，非承压位置的壁厚在保证刚度的前提下做了减薄处理，在满足结构强度要求的同时尽可能降低铸件整体重量，减少材料成本。壳体外部的加强筋不仅连接了主体腔体与安装底座，还延伸至上部法兰与侧方接口的连接位置，能够承受管路连接时产生的附加弯矩，避免管路受力时导致壳体接口变形。在实际装配过程中，这款泵壳的内腔不需要做过多的二次加工，仅需要对三个基准面、密封槽、螺栓孔位置进行精加工即可，加工工序简单，适合批量铸造生产，能够有效控制生产制造成本，适配通用工业泵的批量装配需求。在实际运行过程中，这种一体化结构的泵壳相比焊接结构的泵壳具有更好的减振性能，能够降低泵组运行时的噪声传递，同时铸造材质的阻尼特性更好，可有效吸收叶轮旋转产生的高频振动，提升整泵运行的平稳性，延长密封件与轴承的服役寿命。
