蜗轮蜗杆螺旋升降执行机构结构设计

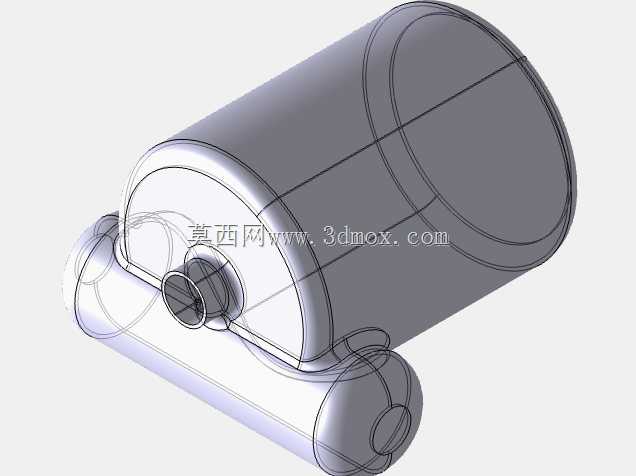

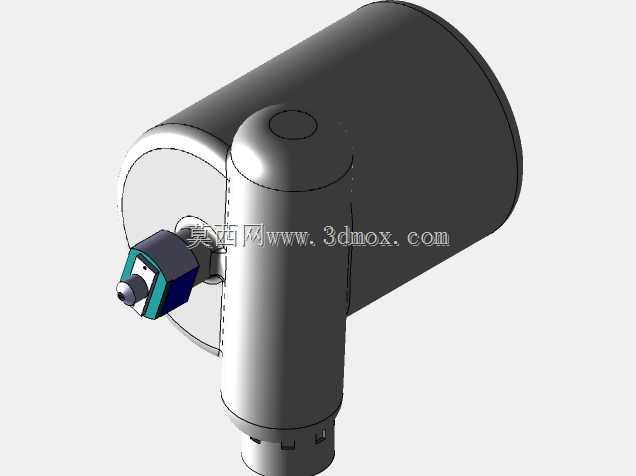

　　从结构设计逻辑来看，整体采用L型的壳体布局，输入端与输出升降轴呈90度垂直交错布置，这种布局能很好适配阀块安装面上方空间局促、侧面预留操作或动力接入空间的安装场景，壳体采用一体化铸造成型的腔体结构，内部预留蜗轮、蜗杆的轴承安装位，蜗杆输入端伸出壳体侧方，做了扁方与密封槽结构，既可以适配手动旋钮的手动操作场景，也能直接对接伺服电机、步进电机的输出轴做电控自动调节，输入端的密封槽可安装O型密封圈，满足有防尘、防溅水要求的户外或工业车间安装环境。这款蜗轮蜗杆螺旋升降执行结构，主要适配工业流程管路中阀块的开度精准调节场景，在化工流体输送、市政给排水管网、工业制程温控阀组这类需要对阀位做线性微调的工况里，能通过输入端的旋转输入，转化为阀杆的轴向直线升降动作，完成阀门通径的开度控制，相比直齿传动的升降结构，蜗轮蜗杆副自带的反向自锁特性，能在输入动力断开后自动锁止当前阀位，不会因为管路内流体的压力冲击出现阀位漂移，省去了额外的锁止机构设计，也降低了工况运行中阀位误动的风险。

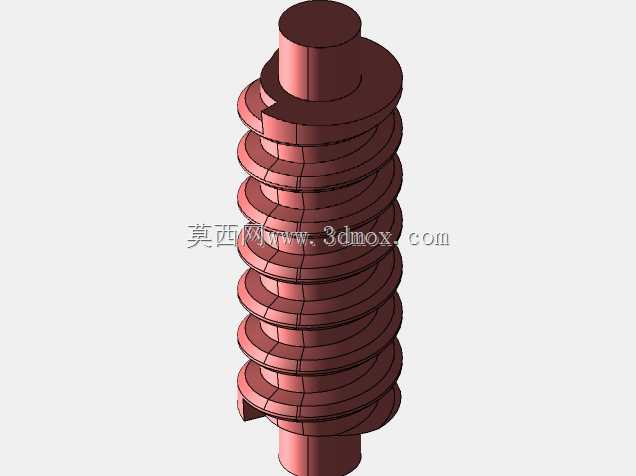

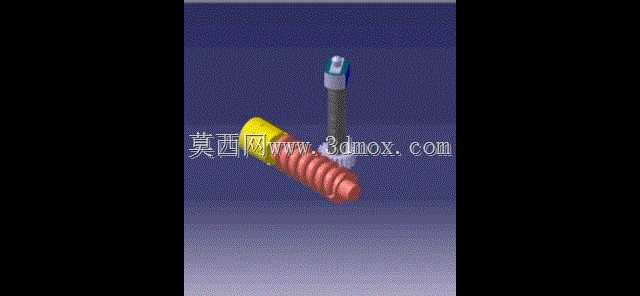

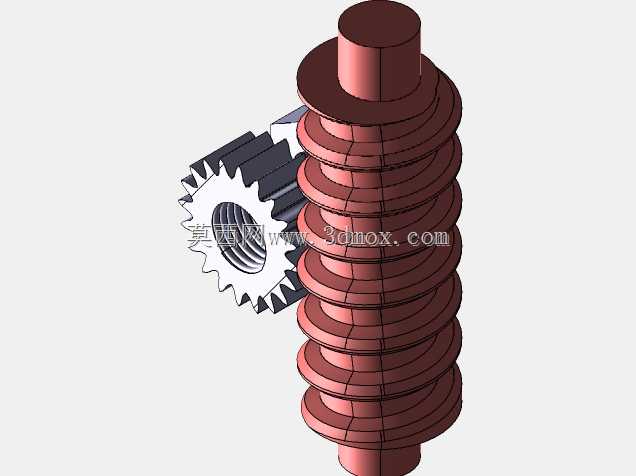

　　蜗轮与升降螺杆采用集成式设计，蜗轮内孔加工有与升降螺杆匹配的梯形传动螺纹，蜗轮转动时通过螺纹副将旋转运动转化为螺杆的轴向直线运动，梯形螺纹的选型兼顾了传动效率与耐磨性能，相比普通三角螺纹，梯形螺纹的牙型强度更高，能承受阀杆轴向的大推力负载，长期往复运行的磨损量更小，维护周期更长。壳体下方的输出端做了阶梯式的安装止口，止口尺寸匹配常规阀块的标准安装法兰面，安装时可直接将止口嵌入阀块的定位槽内，通过周向均布的螺栓完成固定，不需要额外做定位调整，能保证升降螺杆与阀块内阀杆的同轴度，避免出现卡滞、偏磨的问题。

　　设计过程中对蜗轮蜗杆的传动比做了匹配优化，输入端转动多圈对应输出端的小行程升降，能实现阀位的微米级微调，适合对流量、压力控制精度要求高的制程场景，同时大传动比也能降低输入端的操作力矩，手动操作时不需要太大的作用力就能完成高压管路下的阀位调节，电动驱动时也可以选用更小功率的驱动电机，降低整套阀组的配套成本。壳体内部的腔体预留了润滑脂填充空间，装配时可填充长效润滑脂，对蜗轮蜗杆副、螺纹传动副做终身润滑，不需要在使用过程中定期加注润滑剂，减少后期维护工作量，壳体的合箱面采用密封胶加定位销的密封定位方式，能防止润滑脂泄漏，同时阻挡外部粉尘、水汽进入腔体内部，避免传动件出现锈蚀、磨粒磨损的问题。

　　输出升降杆的端部做了标准的连接卡槽，能快速对接不同规格阀块的阀杆，不需要对阀杆做二次加工，适配性更强，升降杆的表面做了硬化处理，表面硬度达到HRC45以上，能承受长期往复运动的摩擦损耗，也能抵抗管路内可能出现的介质腐蚀。在安装边界上，整体结构的径向最大尺寸控制在常规手动阀门的操作空间范围内，不需要额外扩大安装预留空间，替换原有手动阀的操作机构时可以直接原位安装，不需要改动管路布局，轴向长度根据升降行程做了匹配设计，全行程伸出时不会超出常规阀组的安装高度上限，能适配大部分现有工业阀组的升级改造需求。结构设计时还做了行程限位的预留结构，壳体内部可加装上下限位挡块，当升降杆走到全关或全开位置时，能通过挡块限制蜗轮的转动角度，避免出现超行程顶坏阀瓣或者阀座的问题，也可以在限位位置加装磁感应开关，对接电控系统实现阀位的信号反馈，满足自动化控制系统的接入需求。
