径流式涡轮叶轮结构三维设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1080813
  • 径流式涡轮叶轮结构三维设计

在中小型动力装置、废气能量回收系统、小功率燃气轮机以及涡轮增压器的核心部件选型中,径流式涡轮叶轮是决定整机能量转换效率的核心转动件,这类叶轮的设计直接关联到整机的输出功率、运行稳定性与全工况下的响应速度。不同于轴流式涡轮适用于大流量低压比的工况场景,这类带后弯式空间曲面叶片的径流式叶轮,更适配小流量高比转速的工作场景,常见于车用小排量发动机涡轮增压器、微型燃气轮机发电单元、工业辅助动力的膨胀机端,也可用于小型有机朗肯循环系统的膨胀做功部件,实现低品位热能向旋转机械能的转换。

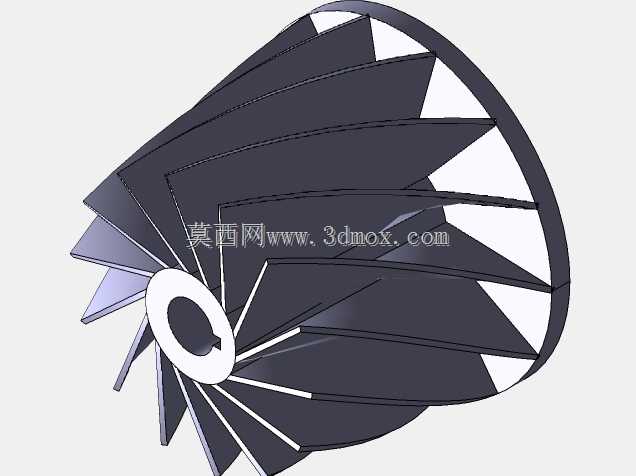

从结构功能来看,该叶轮的核心作用是将流经叶轮流道的高压高速流体的动能与压力能,转化为叶轮轴端输出的旋转机械能,带动同轴的压气机叶轮或者发电机转子转动。设计过程中首先要匹配整机的流量参数与压比要求,确定叶轮的进口外径、出口内径、叶片数这些核心边界参数,图中这款叶轮采用了11片空间扭曲叶片的布局,叶片从轮盘外缘的径向进口段,平滑过渡到靠近轮毂处的轴向出口段,型线采用了后弯设计,能够有效降低叶轮出口的气流绝对速度,减少后续扩压段的流动损失,同时兼顾低工况下的流动稳定性,避免小流量工况下出现严重的气流分离与喘振问题。

建模过程中需要重点处理叶片与轮盘的过渡圆角,这个位置是叶轮运行过程中应力集中的高发区域,圆角半径的取值既要兼顾气动性能,避免流道内出现不必要的流动扰动,也要满足结构强度要求,抵消高速旋转时叶片根部产生的巨大离心拉应力。轮毂中心的通孔是与转轴配合的安装定位面,设计时需要根据轴系的配合公差要求确定孔径尺寸,同时预留键槽或者端面锁紧的安装空间,保证叶轮在最高工作转速下不会出现松动或者偏心问题,偏心带来的不平衡量会直接导致整机振动超标,严重时会损坏轴承与密封件。

从安装边界来看,这类叶轮的轴向安装尺寸需要匹配蜗壳出口与扩压器的轴向间隙,间隙过大会导致气流泄漏量增加,降低整机效率,间隙过小则可能在热态运行时因为部件热膨胀出现碰磨故障。叶轮的进口端面需要与蜗壳的喷嘴环出口保持对齐,保证气流能够平顺进入叶轮流道,避免出现进气冲角过大导致的流动损失激增。叶片的型线设计采用了变截面扭曲设计,从叶顶到叶根的安装角连续变化,适配不同半径处的圆周速度差异,让气流在整个叶高范围内都能以接近最优冲角进入流道,减少叶顶间隙泄漏与叶根处的二次流损失。

在实际工程应用中,这类叶轮的材质通常根据工作温度与转速要求选择,车用增压器涡轮端多采用高温镍基合金铸造,而低压比的膨胀机叶轮也可采用高强度铝合金通过五轴铣削加工成型,建模时需要根据选定的材质特性,对叶轮进行高速旋转下的强度校核与模态分析,确保一阶临界转速高于整机最高工作转速的1.2倍以上,避免运行过程中出现共振问题。同时流道的表面粗糙度也会直接影响流动效率,建模完成后需要对叶片型面、轮盘表面的曲率连续性进行检查,避免出现局部的凹凸或者曲率突变,为后续的加工与流场仿真提供准确的数模基础。
