台式机机箱轴流散热冷却风扇结构设计

日常做PC硬件热设计、机箱结构适配的时候，这类轴流冷却风扇是最常接触的风冷部件，不管是台式机机箱的进出风布局、CPU风冷塔的配套风扇，还是工控机、服务器机箱的散热位扩容，都离不开这类标准化的方形轴流风扇结构。从实际应用场景看，这类风扇主要承担密闭电子腔体内部的空气循环与热交换职责，通过定向带动空气流动，将PCB板、芯片、供电模块等发热元件积累的热量带出腔体，避免电子元件因结温过高触发降频、寿命折损甚至硬件烧毁的问题。

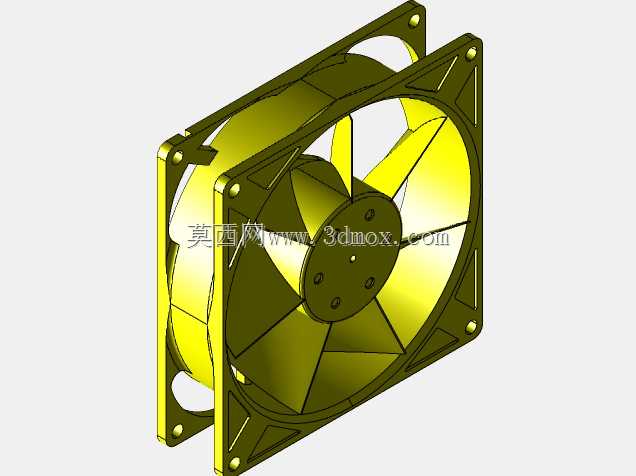

从功能特性上看，这款冷却风扇采用常规的7叶后倾式轴流叶轮设计，叶片曲面做了等变距过渡处理，在额定转速下可以兼顾风量输出与风噪控制，不会因为叶片切风角度过于激进产生高频啸叫，适配日常办公、家用主机的低噪使用需求。外框采用带加强筋的方形一体式结构，四个边角预留了标准的安装孔位，孔位间距匹配消费级机箱通用的120mm风扇安装位规范，安装时可以通过橡胶减震钉或者自攻螺丝直接固定在机箱的风扇位、冷排固定位或者风冷散热器的扣具上，安装边界完全适配常规ATX、MATX机箱的预留空间，不会和内存马甲、主板散热装甲产生结构干涉。

设计思路上，这款风扇的结构做了很多工程化的细节考量：外框的四个边角做了圆弧过渡处理，既可以避免安装时划伤操作人员，也能减少应力集中，降低运输、安装过程中框体开裂的风险；叶轮中心的轮毂做了内凹式设计，预留了电机安装位，内部可以容纳标准的直流无刷电机与驱动电路板，轮毂外圈的动平衡配重槽预留了校准位置，方便量产时做动平衡调校，降低风扇高速转动时的抖动量；外框内侧做了一圈导风环结构，可以收拢叶轮吹出的气流，减少边缘漏风损失，提升有效送风距离。

做三维建模的时候，这类结构需要重点把控几个尺寸公差：安装孔的中心距公差要控制在±0.1mm以内，避免出现安装孔位错位无法固定的问题；叶轮和外框内壁的间隙要控制在0.5-1mm之间，间隙过大会漏风降低散热效率，间隙过小则容易因为叶轮动平衡偏移出现擦框异响；外框的厚度要匹配标准的25mm风扇厚度规范，保证可以兼容冷排、防尘网、机箱风扇位的叠加安装需求。实际选型适配的时候，还要结合机箱的风道走向调整风扇的安装方向，进风位的风扇要朝向机箱内部，出风位的风扇要朝向机箱外部，形成顺畅的前进后出、下进上出的风道循环，才能最大化发挥这类冷却风扇的散热效能。
