颗粒物料定量称重包装设备结构设计

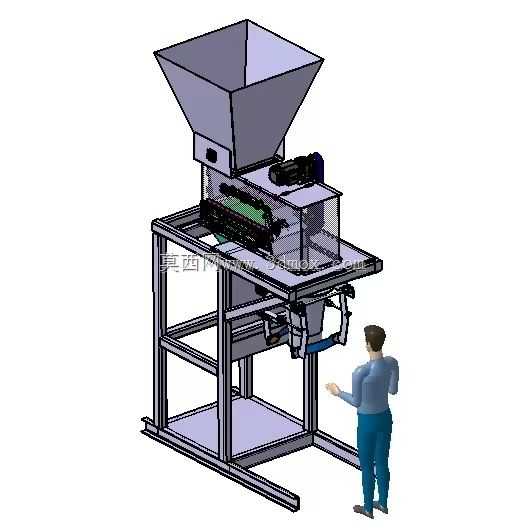

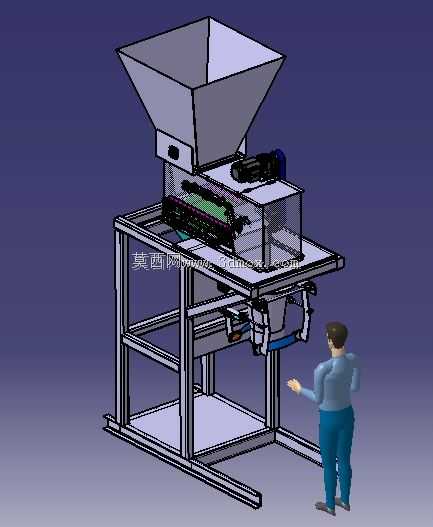

　　在粮食加工、饲料生产、塑料粒子分装、化工颗粒原料出货等散料处理场景中，定量称重包装环节直接决定了成品包装的精度、产线运转效率以及物料损耗控制水平，这类设备的结构合理性往往比单纯的参数标称更能影响现场实际使用体验。这套颗粒物料定量称重包装设备的整体结构采用立式分层布局，最上方设置大容积方锥形受料斗，斗壁倾斜角度经过物料安息角校核，针对常见的粮食、塑料粒子、膨化饲料等颗粒物料，能保证无滞料自流给料，不会出现物料架桥卡堵的问题，受料斗下方衔接的是两级给料机构，粗给料段采用大流量输送结构保证灌装速度，接近目标重量时自动切换为细给料模式，通过小流量补料控制称重误差，避免过冲量导致的重量超标。

　　设备中部的称重单元采用独立悬挂式安装结构，与上下给料、机架部分做软连接隔断，能规避机架振动、给料机构动作带来的称重干扰，保证计量精度稳定。称重单元下方设置夹袋机构，可适配不同规格的包装袋口，夹装动作采用气动驱动，夹持力稳定，灌装过程中不会出现掉袋、漏料问题，夹袋位置预留了操作人员的操作空间，站立作业时的操作高度符合人体工程学要求，不需要过度抬手或弯腰即可完成套袋、触发灌装的操作。整套设备的机架采用工业型材焊接拼装结构，底部设置可调式支撑脚，可根据现场地面平整度调整设备水平度，避免称重单元倾斜带来的计量偏差，机架中部预留了电控元件、气动元件的安装空间，走线、走管的位置都做了预留设计，现场安装时不需要额外切割焊接机架即可完成布线布管。

　　从安装边界来看，设备整体占地尺寸适配常规车间的包装工位布局，不需要对现有产线做大规模改造即可对接上游的料仓供料系统，设备上方预留了进料口对接法兰，可直接与螺旋输送机、皮带输送机或者重力溜管对接，下方的出料位置可对接后续的缝包、输送工位，形成完整的包装产线。设计过程中针对颗粒物料的特性做了多处适配优化，给料通道内部做了光滑过渡处理，没有直角积料死角，避免不同批次物料换产时出现混料问题；所有与物料接触的部位都采用快拆式连接结构，不需要专用工具即可拆卸清理，满足食品、医药级物料的卫生清理要求；设备的运动部件都设置了安全防护外罩，避免操作人员误触运动部件引发安全事故，同时防护罩采用透明可视材质，日常巡检时可以直接观察给料、称重的运行状态，不需要频繁拆卸防护罩。

　　这套结构在实际应用中可以覆盖每袋5kg到50kg的常见颗粒物料包装需求，称重精度可稳定控制在允许偏差范围内，单工位的包装效率能匹配中小规模产线的产能要求，相比人工称重包装的模式，能大幅降低操作人员的劳动强度，减少人工称重带来的人为误差，同时避免物料敞口灌装带来的粉尘外溢问题，改善包装工位的作业环境。结构设计时充分考虑了不同物料的适配性，给料机构的流量参数可通过调整驱动部件的运行参数做适配，针对流动性好的塑料粒子、粮食类物料和流动性稍差的混合饲料、化工颗粒都能稳定运行，不会出现给料不畅或者冲料的问题。机架的承重结构经过载荷校核，满料状态下的结构变形量控制在允许范围内，不会因为长期受载出现结构变形影响称重精度，所有连接部位都采用防松设计，避免设备长期运行产生的振动导致连接件松动。
