小型立式肥皂自动包装作业设备

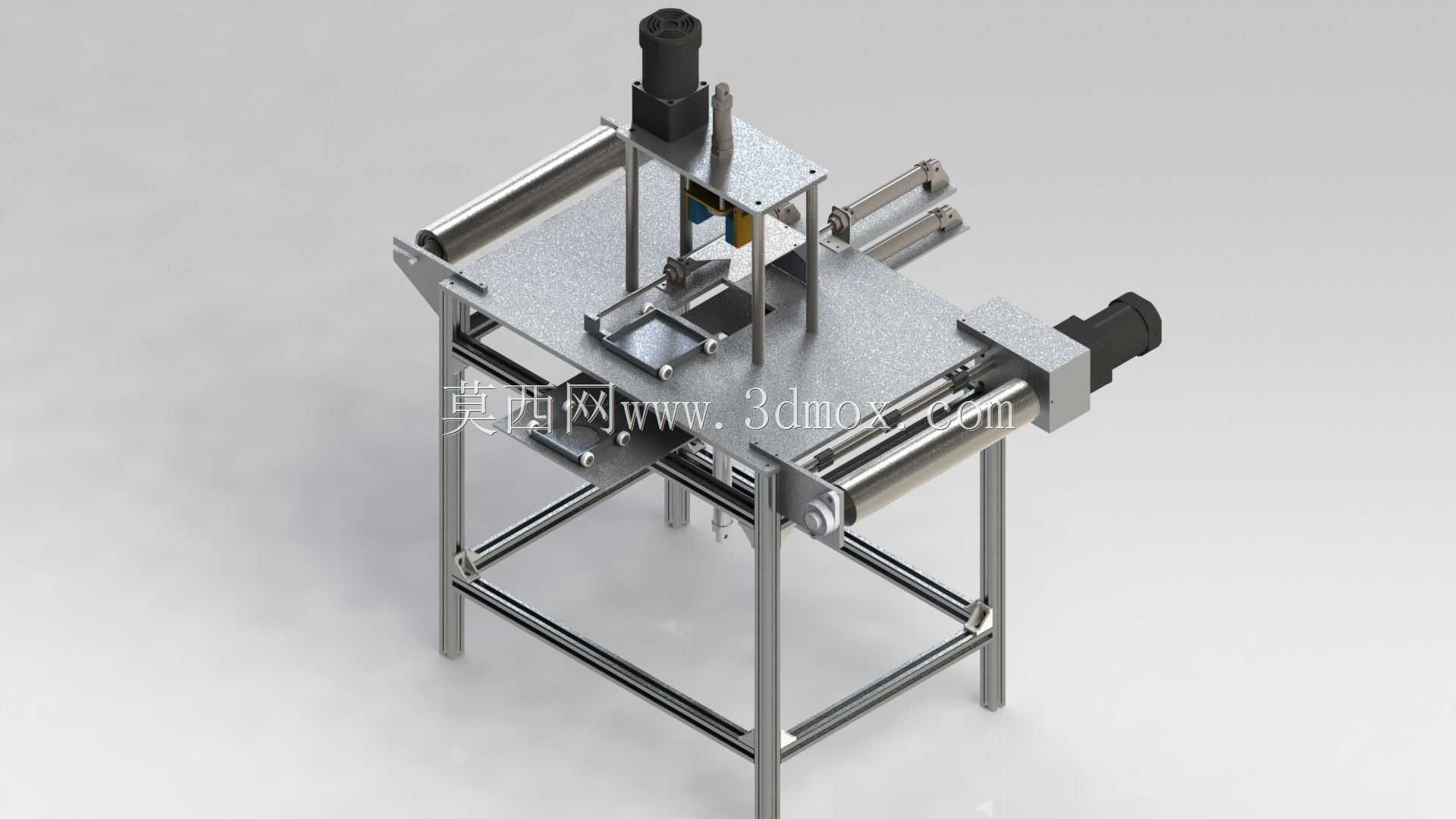

　　这款设备主要面向日化洗护品类的小型块状产品裹包作业场景，适配日常流通规格的香皂、手工皂、小型洗衣皂等块状皂类产品的外层包装工序，可对接前端皂块压制成型、冷却出料的产线节拍，也可作为独立工位完成半自动化生产中的单工序包装作业，在中小型日化加工厂、手工皂作坊的生产场景中适配性较强，无需复杂的产线改造即可完成部署。设备整体采用方管焊接机架作为承载主体，机架底部设置可调支撑脚，可适配车间地面不平整的安装场景，安装时仅需预留对应操作与维护空间即可，整体占地尺寸适配小型车间的工位排布，无需额外做地基固定，设备就位后调平支撑脚即可接电调试。

　　从功能结构来看，设备分为膜料放卷工位、皂块上料定位工位、纵向封切工位、横向压合工位以及成品出料工位几个核心模块，膜料放卷采用带阻尼的气胀轴结构，可适配常规宽度的卷装包装膜，放卷过程中设置多组导辊调整膜料张紧度，避免走膜过程中出现膜料偏移、褶皱的问题，走膜路径上设置的检测结构可实时反馈膜料位置，配合调整辊组保证封切位置的精度。皂块上料定位工位采用可调宽度的导向槽结构，可根据不同皂块的长宽尺寸调整导向挡板间距，适配一定尺寸范围内的块状产品，无需更换整套工装即可完成多规格产品的切换，定位工位设置的挡料机构可精准控制单块皂体的进料节拍，与走膜、封切动作形成时序匹配，避免出现空包、多料的问题。

　　纵向封切工位采用气缸驱动的热封切刀结构，刀体采用导热均匀的铜质基材，表面做不粘涂层处理，封切过程中可同步完成膜料的纵向热封与切断，封边宽度均匀一致，不会出现粘刀、封边虚焊的问题，封切温度可根据包装膜材质调整，适配PE、PVC等常见的皂类包装膜材质。横向压合工位采用平压结构，可将包裹在皂块外侧的包装膜压合平整，排出膜料与皂块之间的残留空气，让包装成品外观更挺括，压合行程可根据皂块厚度调整，避免压力过大造成皂块变形、或者压力过小导致膜面褶皱的问题。设计过程中充分考虑了日常维护的便捷性，所有驱动电机、传动辊组、气缸组件都设置在易操作的安装位置，日常清洁、易损件更换无需拆解大量结构件，走膜路径上的导辊都采用快拆结构，更换膜料时可快速完成穿膜操作，减少停机等待时间。传动部分采用同步带与直线导轨结合的结构，保证往复运动的精度与运行平稳性，导轨部位设置防尘护罩，避免车间内的皂屑、灰尘进入导轨滑动面造成磨损，延长部件使用寿命。

　　设备的操作控制按钮集中设置在机架侧方的操作位，操作人员站在固定工位即可完成上料、参数调整、启停操作，无需大范围移动，符合单人操作的工位动作逻辑，设备的安全防护方面，所有运动的封切、压合部位都设置透明防护挡板，既不观察设备运行状态，也能避免操作人员误触运动部件造成工伤。出料工位采用倾斜导槽结构，包装完成的成品可顺着导槽滑落到接料盒或者下一段输送线上，无需额外设置出料驱动结构，简化了整体结构的同时降低了故障点。整体结构设计没有冗余的复杂机构，所有功能模块都围绕皂类包装的实际工序需求设置，在保证包装精度与作业效率的前提下，尽可能压缩了设备的整体尺寸与制造成本，对于产能需求不算特别大的中小生产场景来说，设备的投入产出比更具优势，建模过程中所有配合部位都按照实际加工公差做了间隙预留，装配关系符合实际机械加工与装配的工艺要求，可直接作为同类设备设计的结构参考，也可用于生产前的结构干涉校验、作业节拍模拟。
