小型台式电动铆钉冲压压力设备

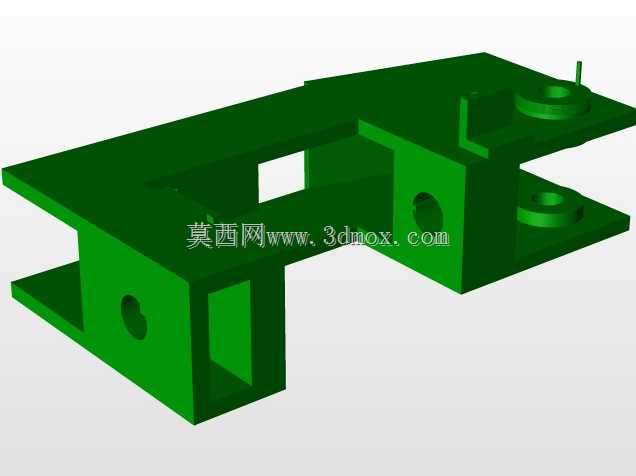

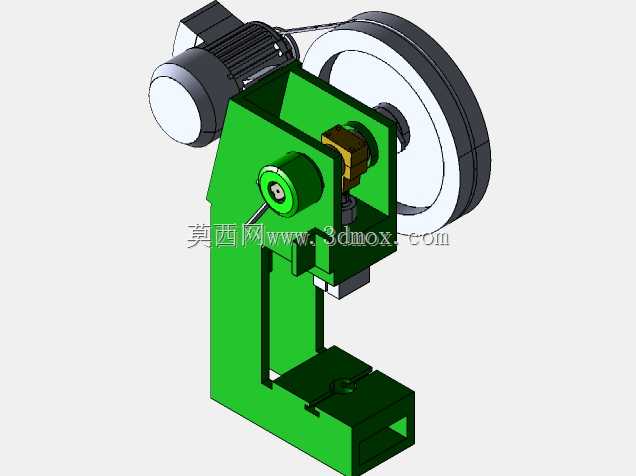

　　这款小型电动压力设备主要面向小尺寸零件的压装、铆接、浅冲压工序场景，常见于电子元器件引脚铆合、小五金件压印、薄金属片冲切、小型铆钉压铆等加工环节，适合小批量生产、维修工位、教学实训场景使用，相比大型冲压设备占地更小，部署灵活，不需要专门的大型设备基础，普通工作台面即可完成安装固定。设备采用开式C型床身结构，这种结构的优势是操作空间开阔，三个方向均可接近工作区域，方便操作人员上下料，也便于搭配小型送料机构实现半自动化作业，床身采用整体式框架设计，在保证结构刚性的前提下控制整体重量，避免工作过程中出现过大的机身形变影响加工精度。

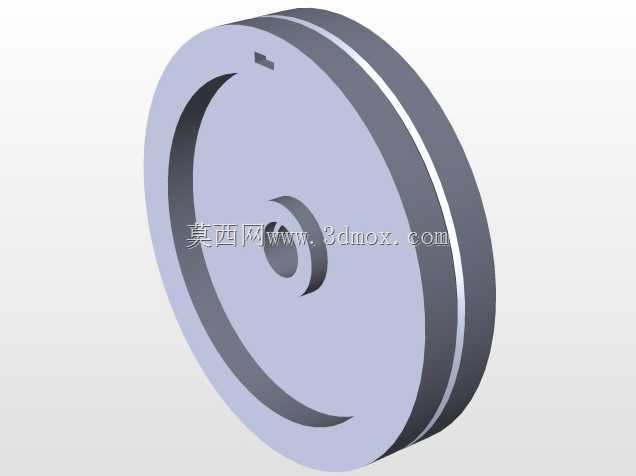

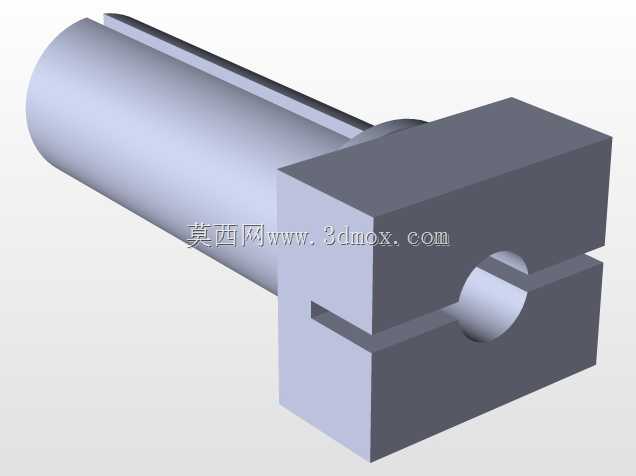

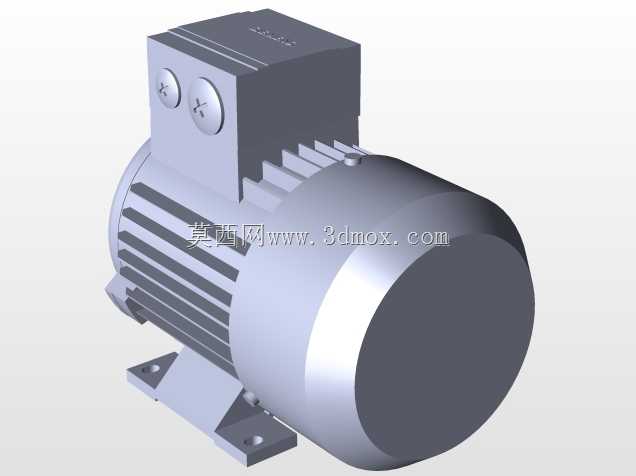

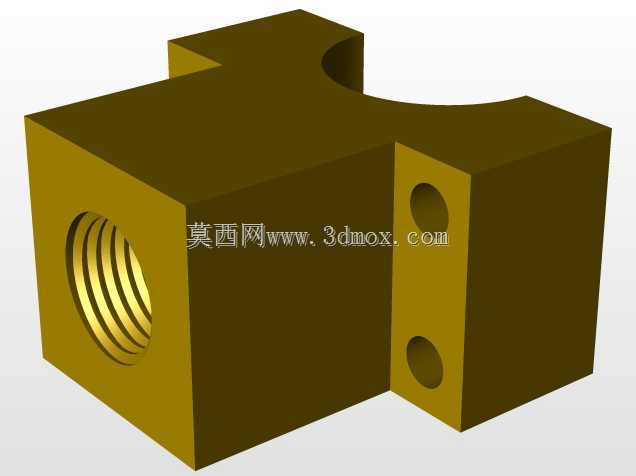

　　动力端采用异步电机搭配大直径飞轮的结构设计，飞轮的作用是储存电机输出的转动能量，在冲压瞬间释放大扭矩，避免电机因瞬时负载过大出现堵转，同时保证冲压行程的出力稳定，不需要搭配大功率电机即可满足小吨位冲压的出力需求，有效降低设备运行的能耗与噪音。传动部分采用曲柄滑块机构，将飞轮的旋转运动转化为滑块的上下往复直线运动，滑块行程固定，运行轨迹稳定，滑块端部预留有模柄安装孔，可以根据不同的加工需求更换对应的铆接头、冲头或者简易模具，适配不同的加工工序。设备下部的工作台面开设有T型槽结构，用于安装固定下模、定位夹具，工作台面与滑块的平行度经过结构设计保证，避免压装过程中出现偏载导致零件铆接歪斜、冲切崩边的问题。

　　从安装边界来看，设备整体外形紧凑，宽度方向不超过普通工作台的纵深，高度适配常规操作工位的人体工学高度，操作人员站立或者坐姿都可以完成操作，设备底部预留有安装孔，可以通过螺栓直接固定在工作台面上，不需要额外做混凝土基础，搬迁移位也十分方便。在实际使用过程中，这类小型压力机的出力吨位通常在1吨以内，足够应对直径5mm以下的铁质铆钉压铆、1mm以下薄钢板的冲切、小型轴承的压装等工序，相比手动压铆机，电动驱动的方式大幅降低操作人员的劳动强度，同时保证每次压装的行程一致，铆接质量的稳定性远高于手动工具。设计过程中重点考虑了操作安全性，飞轮外侧预留有防护罩的安装位置，可以避免操作人员误触旋转部件，滑块的运行行程经过限位设计，不会出现超程撞击工作台的问题，床身的C型开口尺寸经过优化，既保证足够的操作空间，又控制开口处的形变量在合理范围内，避免长期使用后床身开口处出现疲劳变形。设备的电机安装在机身侧后方，不会遮挡操作视线，同时保证整机的重心靠近安装面，提升设备运行时的稳定性，减少冲压过程中的震动。

　　对于结构设计从业者来说，这款模型完整还原了小型曲柄压力机的核心传动结构，包括电机与飞轮的带传动结构、曲柄连杆的动力转换结构、滑块的导向结构、床身的加强筋布局，都可以作为小型冲压设备设计的参考案例，尤其是C型床身的壁厚设计、飞轮的尺寸配比、滑块的导向长度设置，都符合小型压力机的常规设计规范，能够直观展示这类设备的动力传递路径与结构布局逻辑，帮助设计人员理解开式压力机的刚性补偿思路，在进行同类小型压装设备设计时，可以参考其结构布局来平衡操作空间、结构刚性、设备体积三者之间的关系。
