带模板振动器的手动压合设备结构

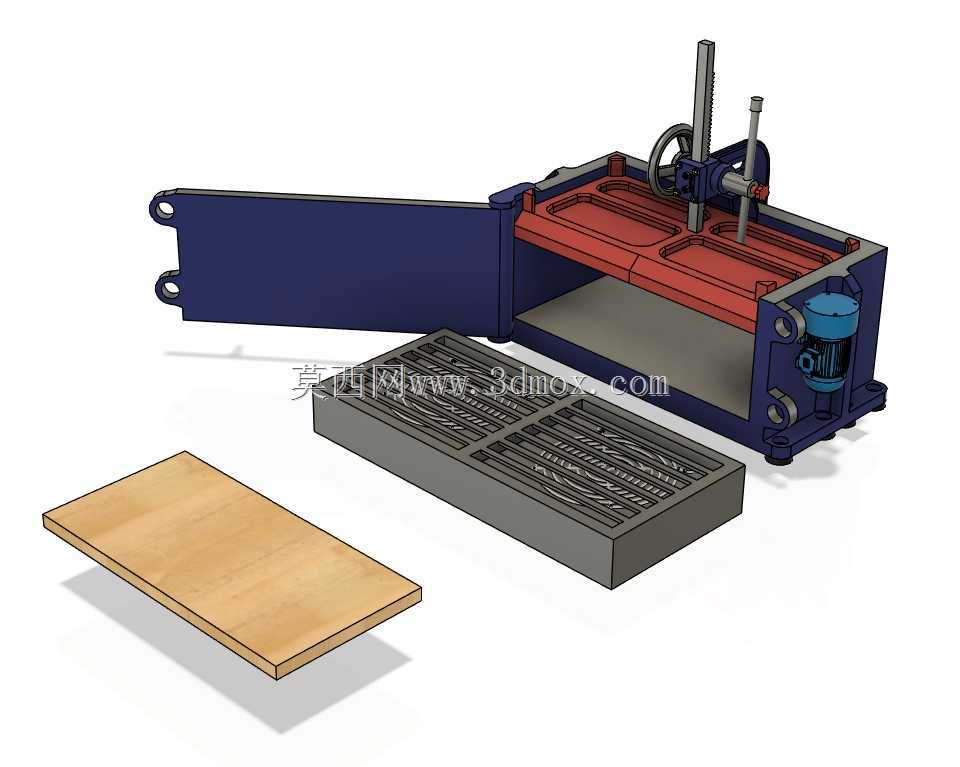

　　这套手动压合设备集成了模板振动功能，主要面向中小型零部件的压装、整形以及散料振实整平作业场景，在小批量五金件装配、实验室样件制备、小型复合材料预压成型等工况下有较高适配性，无需外接复杂气源或高压液压站，仅需常规电力供给驱动振动单元，手动操作即可完成压合作业，对场地配套条件要求较低，适合小型加工车间、科研试制工位使用。设备的压合执行单元采用手轮配合齿轮齿条的传动结构，手轮转动时通过齿轮副将旋转运动转化为压杆的直线升降运动，压杆端部设置有可更换的压头接口，可根据不同压合工件的接触面形状更换适配压头，避免压合过程中工件表面出现压痕或局部应力集中。

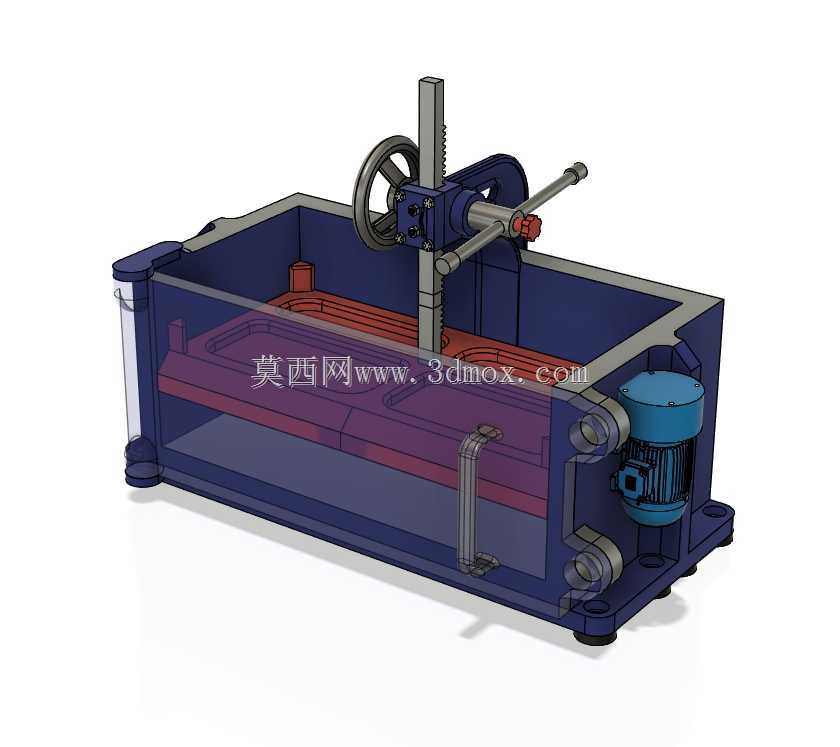

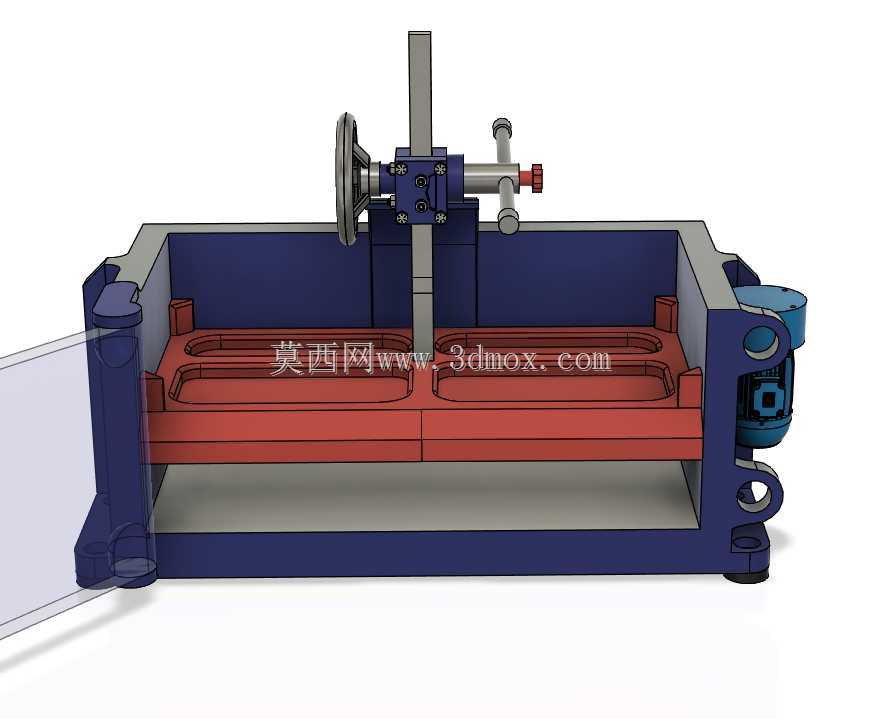

　　压杆侧面设置的横向操作杆可实现压头的快速粗调升降，手轮则用于压合行程末端的精细施压，兼顾操作效率与压合精度控制。设备的槽型工作舱采用半包围结构，侧壁设置透明防护挡板，既可以观察内部压合与振动作业的状态，也能阻挡压合过程中可能飞溅的细小碎屑，提升操作安全性。工作舱底部安装的振动单元与承托模板刚性连接，振动电机采用侧置安装布局，通过偏心块旋转产生高频微幅振动，在压合前可将舱内散状物料振实铺平，压合过程中开启振动可减少工件内部的空隙，提升压合后成品的密实度与结构一致性，振动单元的安装座设置有橡胶减震垫，可避免振动传递到设备机架与操作工位，降低作业过程中的震动不适感与设备连接松动风险。

　　设备机架采用一体式焊接框架结构，底部设置四个带安装孔的支撑脚，可通过膨胀螺栓固定在地面或工作台上，避免压合或振动作业过程中设备出现移位。从安装边界来看，设备整体为台式布局，长度方向预留了手轮与操作杆的转动空间，侧面突出的振动电机部分需要预留至少150mm的散热与检修空间，压杆的最大升降行程可覆盖常规中小型工件的压合高度需求，工作舱内部的有效放置空间可适配尺寸在舱体轮廓内的各类工装模板，模板通过侧边的快速锁紧结构固定，更换不同规格模板时无需额外工具即可完成拆装。

　　在设计思路上，这套设备优先考虑手动操作的力臂合理性，手轮的安装高度与操作半径符合常规站立操作的人体工程学要求，长时间操作不易产生疲劳；振动单元与压合单元采用独立的控制逻辑，可根据工艺需求单独开启压合或振动功能，也可两者配合使用，适配不同的加工工艺要求。设备的传动部位均设置有防尘护罩，避免加工过程中产生的碎屑进入齿轮齿条啮合面，延长传动部件的使用寿命，润滑点采用外置式油杯设计，日常维护时无需拆解护罩即可完成润滑加注。压合行程设置有上下限位结构，可避免操作失误导致压杆超行程损坏设备或工件，限位块的位置可根据工件高度进行调整，适配不同厚度工件的压合作业需求。
