立式数控车床整体结构三维设计

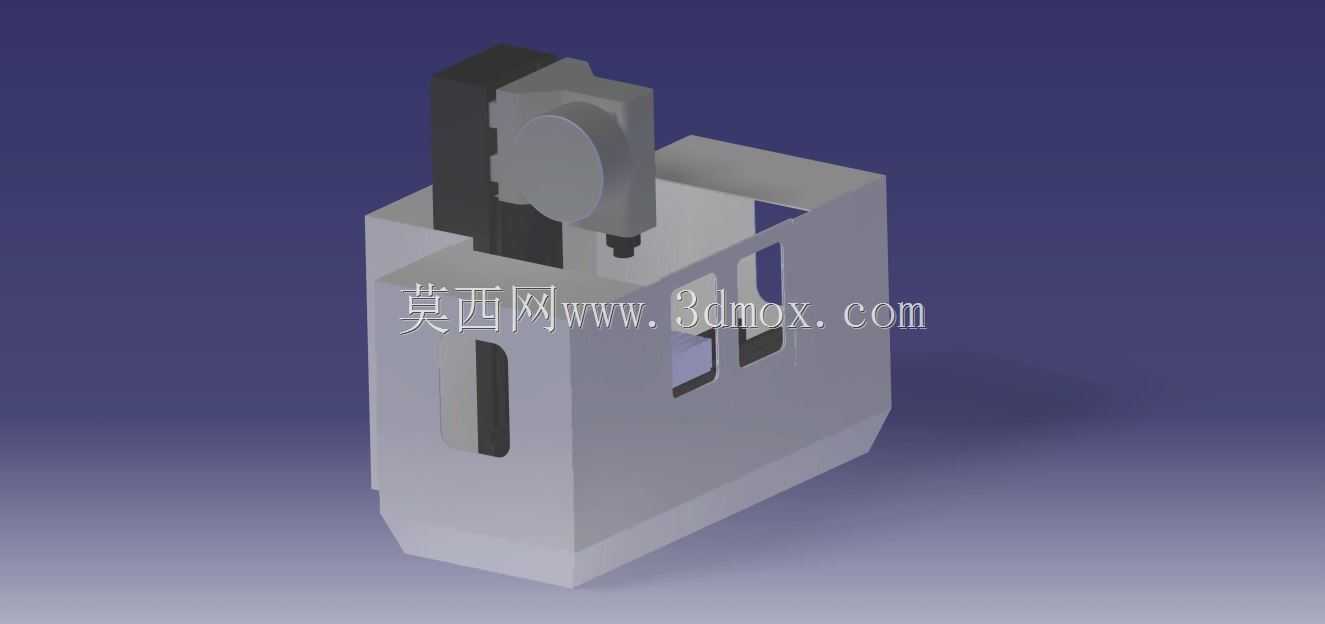

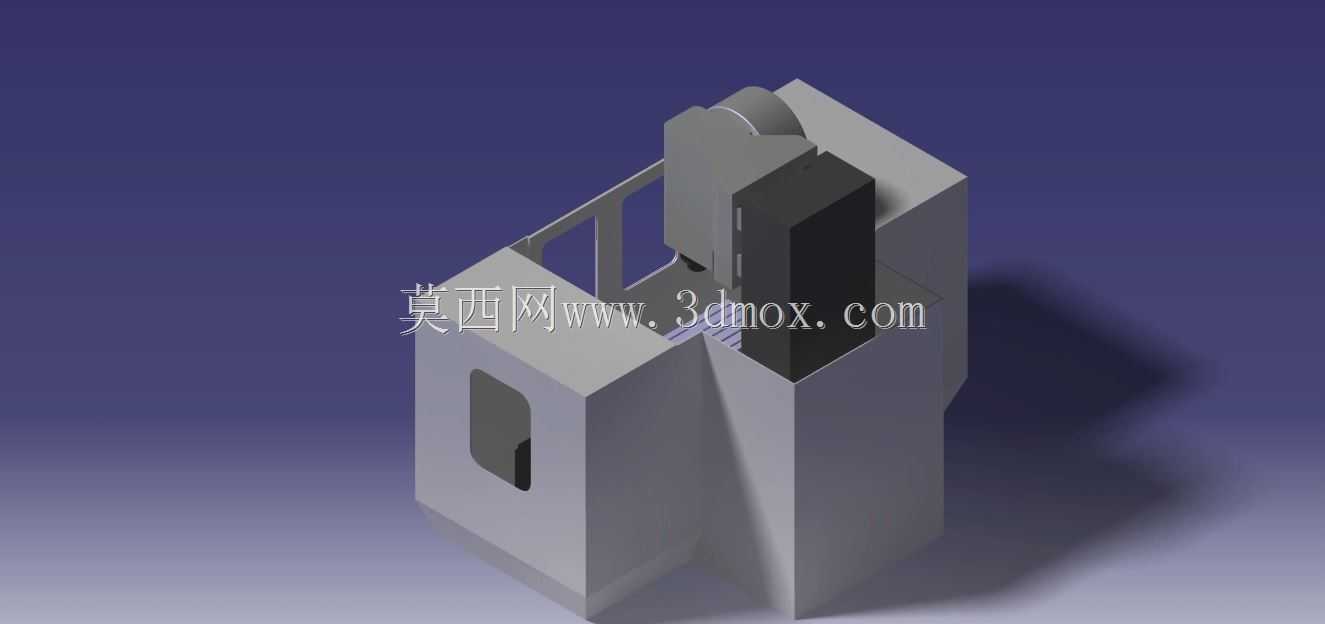

　　这款立式数控车床的三维结构设计，首先围绕中小规格精密零件的车削加工场景展开，适配机械加工车间中小批量轴类、盘类零件的外圆、内孔、端面、锥面及常规螺纹切削工序，可覆盖五金汽配、通用机械零部件加工领域多数常规回转体零件的加工需求，无需额外加装复杂附件即可完成基础全工序车削，减少工序周转带来的装夹误差与时间损耗。从结构布局来看，整体采用床身与主轴箱一体化的立式布局，相较卧式车床可有效节省车间横向占地空间，同时立式主轴的布置形式让工件装夹后重力方向与主轴轴向重合，可降低长轴类工件装夹时的重力挠度影响，提升薄壁盘类零件加工时的装夹稳定性。

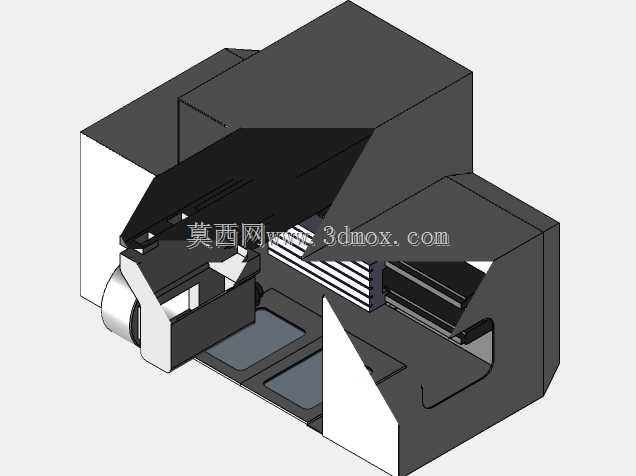

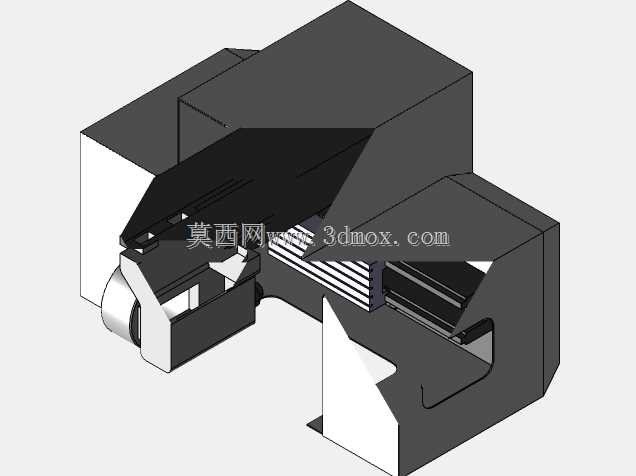

　　设计过程中优先考虑了加工区域的防护结构，床身内侧预留的排屑空间可适配链板式排屑器的安装，切削液回流槽沿床身底部环形布置，可保证切削液携带切屑顺畅回流至过滤水箱，避免加工区域积屑积液影响操作视线与加工精度。主轴单元的安装边界在建模时做了充分的公差预留，前端法兰可适配不同规格的三爪自定心卡盘、四爪单动卡盘以及液压卡盘的安装，主轴通孔直径按照常规中小规格车床的通用参数设计，可穿过对应直径的棒料，适配长棒料的连续送料加工需求。

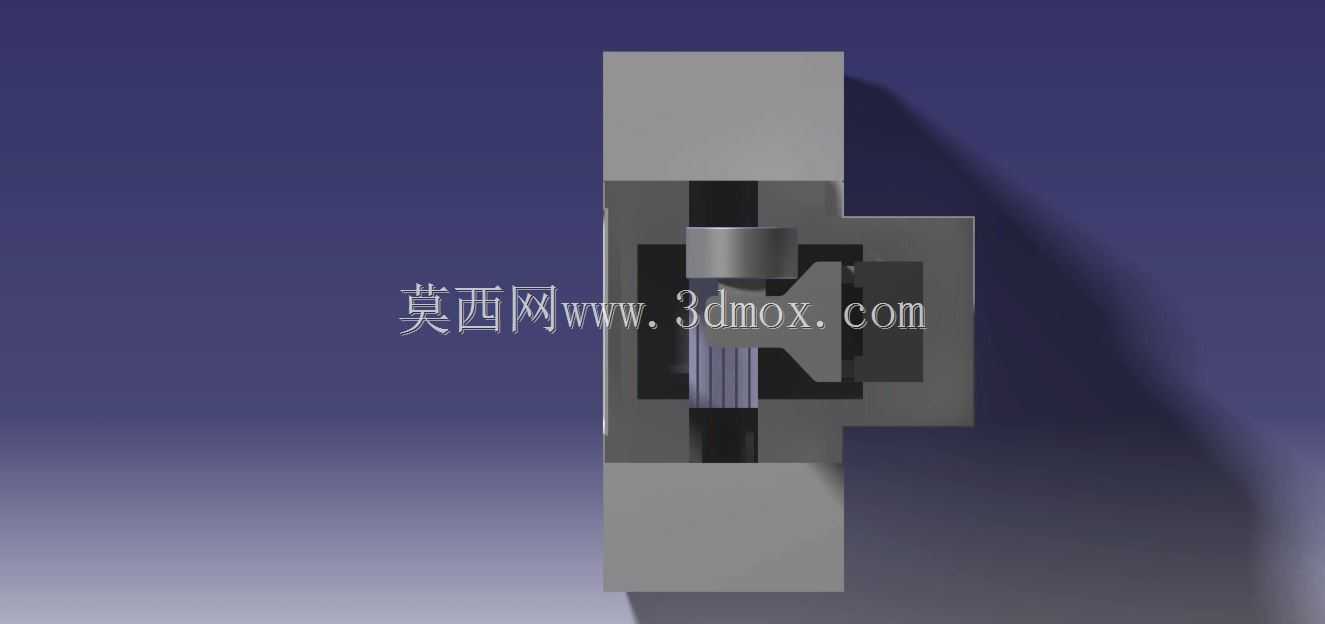

　　进给系统采用十字滑台的分层布置，X向滑台承载Z向进给单元与刀架结构，导轨安装面在建模时预留了刮研余量的等效结构，可在实际生产中通过配刮保证导轨的直线度与平行度，刀架安装位可适配卧式四工位电动刀架或排刀架的安装，根据加工需求可快速更换不同的刀具夹持方案，满足多工序连续加工的换刀需求。操作面板的安装位置设置在床身右前方的悬臂结构上，悬臂可做一定角度的回转调整，适配不同身高操作人员的操作视角，同时操作区域与加工区域之间预留了安全防护门的安装空间，防护门采用左右推拉式结构，导轨安装位与床身前端面的连接结构做了一体化设计，无需额外焊接支架即可完成防护门装配，减少装配时的调整工作量。电气柜的安装空间布置在床身左侧的空腔内，空腔预留了走线槽的安装位置，强弱电走线通道做了物理分隔，可避免强电信号对数控系统弱电信号的干扰，同时电气柜安装位预留了散热风扇的开孔，可保证长时间加工时电气元件的工作温度处于合理区间。床身底部的地脚螺栓安装孔按照通用机床安装规范布置，可适配常规机床垫铁的安装，调整垫铁后可保证床身水平度满足加工精度要求，无需额外制作专用安装基础，降低车间的设备安装成本。

　　从建模细节来看，各运动部件的行程限位位置做了明确的结构示意，硬限位撞块的安装位在床身与滑台的对应位置做了预留，可在实际装配时快速安装限位开关，避免超程运行带来的设备损坏，同时各润滑点的油路通道在结构中做了隐含设计，可适配自动润滑系统的管路布置，保证导轨、丝杠等运动部件的定期润滑，延长设备使用寿命。整体结构在设计时充分考虑了加工、装配、维护的全流程需求，没有冗余的装饰性结构，所有外部结构均服务于设备的加工功能与操作便利性，各部件的连接方式采用行业通用的螺栓连接、定位销定位形式，零部件的通用化率较高，可降低后续设备维护时的备件采购成本，对于刚接触数控车床结构设计的从业者而言，该模型可清晰展示立式数控车床的整体布局逻辑、各功能部件的位置关系与安装边界，可作为结构方案设计阶段的参考蓝本，帮助设计人员快速梳理立式车床的整体设计思路，规避布局阶段容易出现的运动干涉、安装空间不足等常见问题。
