台式数控泡沫切割加工设备结构设计

在泡沫制品加工、广告字模制作、包装内衬定制、建筑模型预制、消失模铸造白模生产这类场景里，台式数控泡沫切割设备是小批量、高精度异形泡沫件加工的核心设备，相比大型龙门式泡沫切割设备，台式机型的占地边界更紧凑，适配小型加工车间、模型工作室、教学实训场地的安装需求，不需要预留超大的设备安装空间，普通硬化地面即可完成调平安装，不需要额外做预埋地基处理。

从设备实际用途来看，这款台式泡沫切割数控机床主要针对EPS、EPP、XPS等常见泡沫材料的二维轮廓、三维曲面切割加工，可替代传统手工电阻丝切割、模板仿形切割的低效加工方式，加工过程中通过数控系统驱动电热切割丝按照预设轨迹走刀，不需要额外配置铣削刀具，不会产生泡沫碎屑扬尘，加工后的工件边缘光滑无毛刺，不需要后续打磨工序，能直接用于后续的组装、覆膜或者铸造使用。

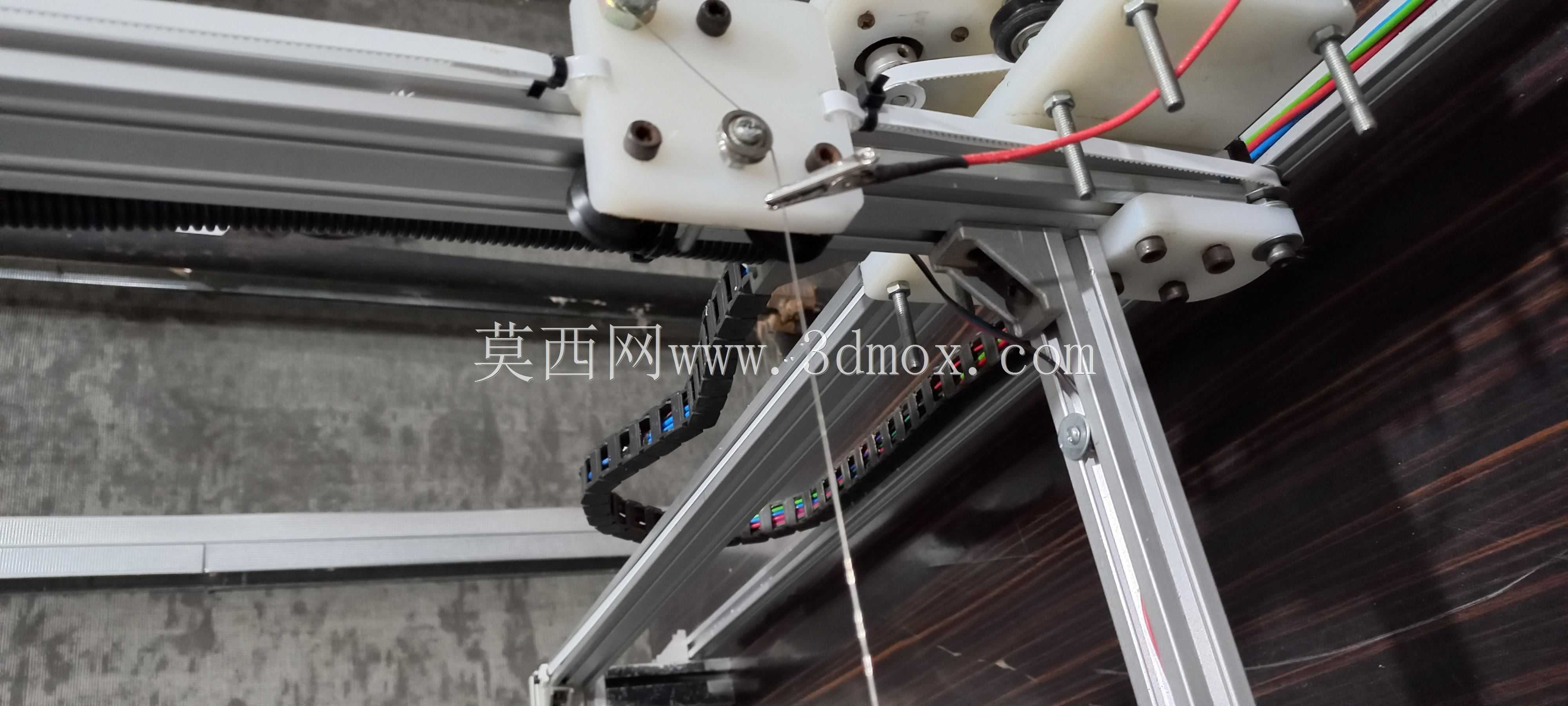

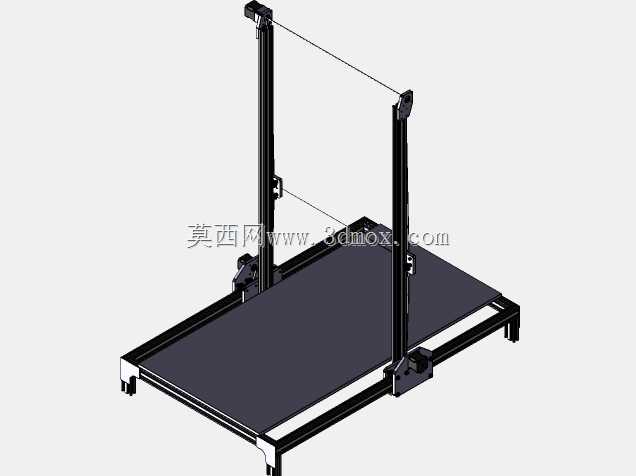

设备的功能设计上，整体采用台式龙门框架结构，工作台面为水平固定式泡沫装夹平台，平台表面预留均匀分布的装夹定位孔位，可根据加工泡沫坯料的尺寸调整压块位置，适配不同长宽规格的泡沫坯料固定，避免切割过程中坯料移位导致的加工尺寸偏差。X轴传动组件布置在工作台两侧的纵向梁体上，采用同步带传动搭配直线导轨导向，保证长行程走刀的运动平稳性，Y轴横梁跨接在两侧X轴滑座上，Z轴滑座搭载电热丝张紧机构安装在Y轴传动组件上，可实现三轴联动走刀，满足带锥度、异形曲面的泡沫构件切割需求。电热丝张紧机构采用弹簧自适应张紧结构，可在电热丝受热伸长时自动补偿张紧力，避免电热丝松弛导致的切割面波浪形缺陷，同时张紧机构上配置绝缘隔热组件，避免热量传导至传动导轨和滑座上，影响运动部件的精度保持性。

设计思路上，这款设备优先考虑了小型加工场景的操作便捷性，设备操作侧预留足够的上下料操作空间，控制箱集成布置在设备侧方，操作人员站在操作位即可完成程序调取、参数调整、加工启停的全部操作，不需要来回走动。设备的运动行程设计匹配常规泡沫坯料的通用尺寸，X轴有效加工行程覆盖常见1.2米幅宽泡沫板的长度方向加工需求，Y轴行程适配0.8米幅宽的宽度方向加工，Z轴行程可满足0.3米厚度以内泡沫坯料的分层切割需求，整体外形尺寸控制在小型设备范畴，设备运输时可拆分横梁、工作台、控制箱三个主要模块，不需要大型吊装设备，普通货运车辆即可完成转运，现场组装仅需要完成横梁对接、线路插接即可调试使用，降低了设备的运输和安装成本。

从安装边界来看，设备放置时需要在设备后侧预留0.3米的散热和线路维护空间，左右两侧各预留0.2米的操作和检修空间，设备总高度不超过1.5米，对车间层高没有特殊要求，普通民用层高的厂房、工作室都可以安装使用。设备的电气组件全部集成在封闭的控制箱内，控制箱上配置散热风扇和防尘滤网，可适配泡沫加工车间的多尘环境，减少粉尘进入电气组件导致的接触不良故障。传动导轨位置配置可伸缩式防尘护罩，避免加工过程中微量的泡沫粉尘附着在导轨表面，延长导轨和传动组件的维护周期，日常维护仅需要定期擦拭导轨表面、补充润滑脂即可，不需要复杂的专业维护操作。

在实际加工适配性上，这款设备可兼容常规的数控切割代码，支持主流建模软件导出的加工路径直接导入使用，不需要做复杂的代码二次转换，结构设计人员可直接根据加工需求完成三维建模后生成切割路径，减少加工前的准备时间。设备的走刀速度可根据泡沫材料的密度、切割厚度做对应调整，针对高密度泡沫可适当降低走刀速度，保证切割面的熔结平整，针对低密度薄泡沫板可提高走刀速度，提升加工效率，电热丝的加热温度也可根据材料特性做无级调节，适配不同熔点泡沫材料的加工需求，避免温度过高导致的切割面过熔凹陷，或者温度过低导致的切割面拉丝、粘丝问题。
