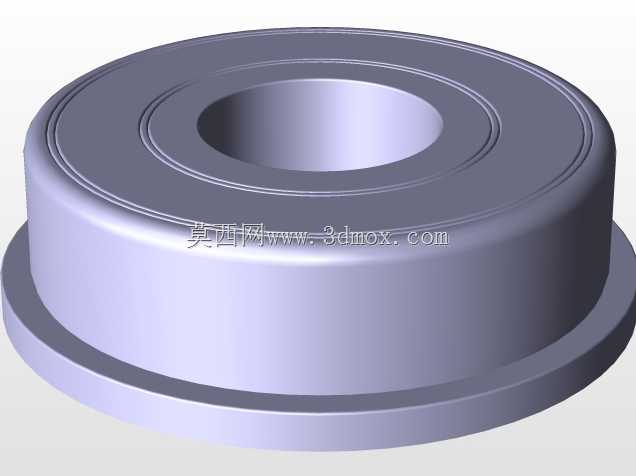

带法兰挡边深沟滚珠轴承三维结构

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1081083
  • 带法兰挡边深沟滚珠轴承三维结构

在各类需要低摩擦旋转支撑的传动场景中,这类带法兰挡边的滚珠轴承是应用频次极高的基础零部件,从小型输送线的辊筒支撑、精密仪器的转轴定位,到小型动力头的输出端限位,都能见到它的身影。不同于常规无挡边的深沟球轴承,外圈延伸出的一体式法兰结构,直接省去了安装时额外配置轴向定位挡圈的工序,在安装空间局促、无法布置轴用弹性挡圈或者端盖压装结构的场景下,法兰端面可以直接贴合安装基座的侧壁,靠法兰的台阶面完成轴向位置限定,既压缩了整体装配的轴向尺寸,也避免了额外定位零件带来的装配累积误差。

从功能特性上看,这类轴承主要承受径向载荷,在润滑状态良好、安装对中精度达标的前提下,也可以承受一定比例的双向轴向载荷,滚动体采用均匀分布的钢球,配合保持架的等距分隔,运转过程中钢球不会出现相互挤压、蹭碰的问题,摩擦系数维持在极低的区间,既能保证高转速工况下的运转稳定性,也能减少长期运转的磨损量,延长部件的整体维护周期。设计这类轴承的三维模型时,首先要明确安装边界的约束:内圈的内径尺寸需要和适配的转轴直径做基孔制配合,公差带选取要结合应用场景的载荷特性,重载冲击场景选稍紧的过渡配合,轻载高速场景选间隙稍大的配合方便拆装;外圈的主体外径和安装座的轴承孔做基轴制配合,法兰部分的外径要比外圈主体大出一个台阶高度,这个台阶的厚度需要根据轴向承载的大小核算,避免法兰受轴向力时出现断裂变形。

建模过程中,滚道的曲率参数是核心设计点,内圈和外圈的滚道圆弧半径要略大于钢球的半径,两者的曲率差值直接影响轴承的接触角和承载能力,差值过小会导致钢球和滚道的接触应力过大,运转温升快,差值过大则会降低轴承的旋转精度,增大径向游隙。钢球的数量需要结合节圆直径核算,既要保证足够的承载点分散载荷,也要留出保持架的安装空间,保持架的兜孔间隙要控制在合理范围,既要允许钢球在兜孔内有微小的自转空间,也不能让钢球出现过大的窜动影响运转平稳性。

实际选型应用时,要注意安装面的平面度要求,法兰贴合的基座端面不能有明显的倾斜或者凸起,否则会导致轴承安装后内外圈出现偏角,钢球在滚道内局部受载,短时间内就会出现滚道点蚀、保持架断裂的问题。装配时禁止直接敲击轴承的滚动体或者法兰端面,应该通过专用套筒均匀压装内圈或者外圈的配合面,避免滚道受冲击出现凹痕。在有粉尘、水汽的工况下使用时,这类带双面密封盖的结构可以预先填充长效润滑脂,密封盖的唇口和内圈的密封槽形成微小的间隙密封,既能阻挡外部杂质进入滚道,也能防止内部润滑脂泄漏,减少日常维护的注脂频次。

从安装尺寸的边界来看,轴承的总宽度要匹配安装座的孔深,法兰的厚度要计入轴向的总安装尺寸,避免装配后法兰和相邻的传动零件出现干涉;内圈的两端面要和轴肩、锁紧件的端面贴合,轴肩的高度不能超过内圈的倒角尺寸,否则会导致内圈无法安装到位,同样安装座孔的挡肩高度也不能超过外圈的倒角尺寸,保证外圈拆卸时可以通过挡肩的间隙放入拉马爪。这类轴承的三维建模过程中,所有的倒角、圆角细节都不能省略,滚道边缘的圆角可以减少热处理时的应力集中,安装导向端的倒角可以让装配过程更顺畅,避免配合面被刮削产生金属碎屑进入滚道内部。
