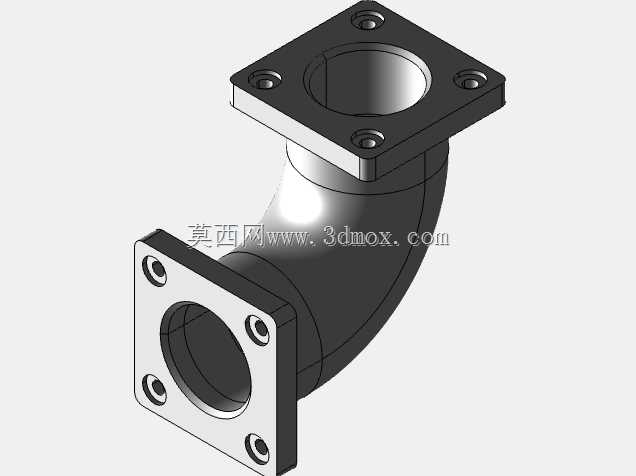

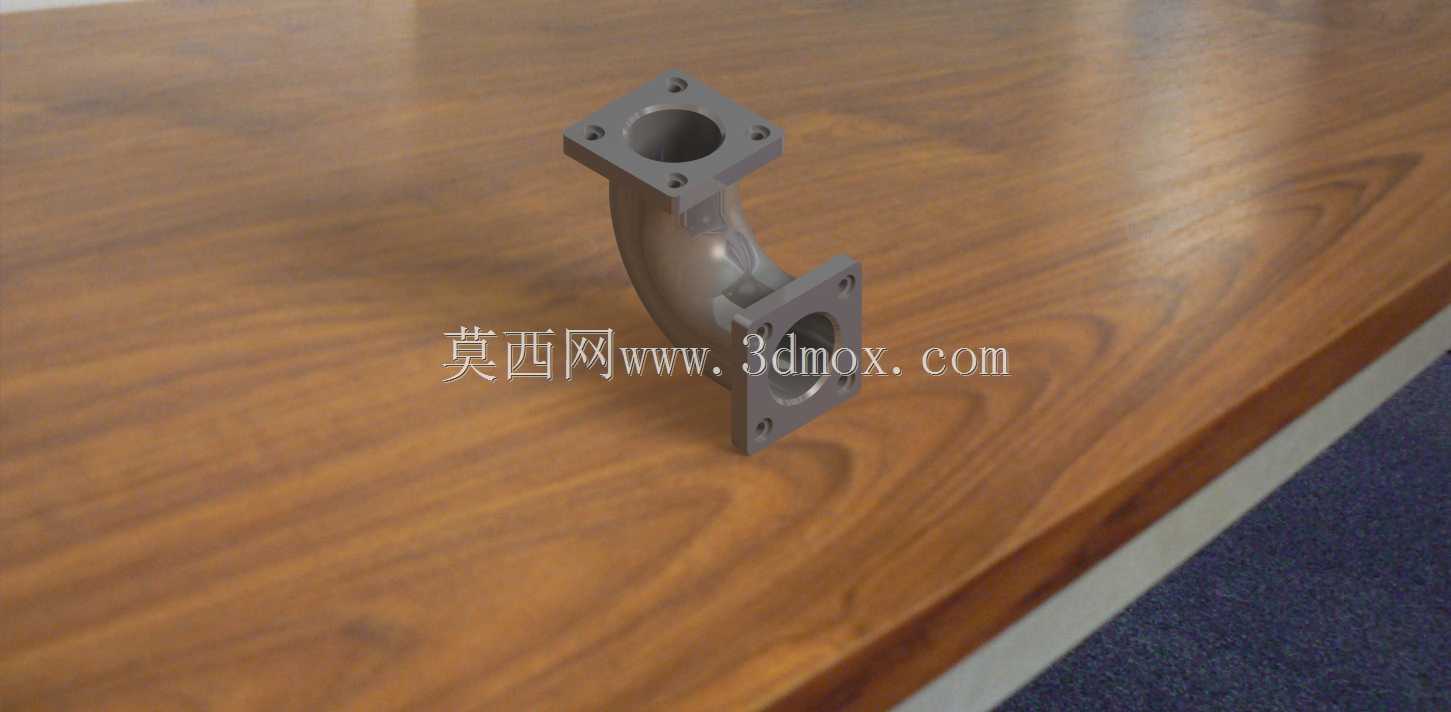

方形法兰连接式90度直角弯头结构

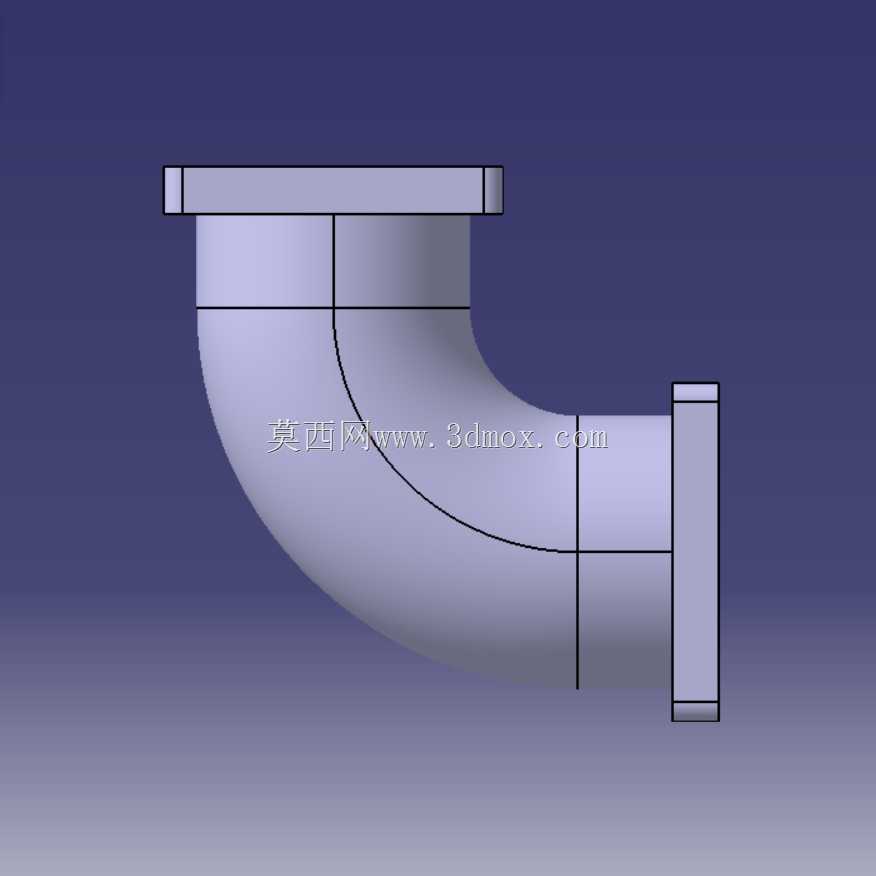

　　从结构功能来看，这类弯头的核心作用是实现管路90度的流向切换，将水平走向的管路与垂直走向的管路做刚性密封连接，内部流道做了圆弧过渡处理，避免直角转折带来的流体阻力骤增，减少管路内部的紊流、压降问题，同时也能降低流体带固体颗粒时对管壁的冲蚀磨损，延长管路连接件的使用寿命。在设计这类弯头的三维结构时，首先要确定的是通径尺寸，也就是内部流道的直径，这个参数直接匹配对接管路的通径规格，流道的转弯半径通常取通径的1到1.5倍，平衡安装空间占用和流体阻力的矛盾——转弯半径过大虽然能进一步降低流阻，但会增加弯头整体的外轮廓尺寸，在紧凑的设备舱内很难布置；转弯半径过小则会导致流阻陡增，还会在转弯处形成流体积存的死角，对于输送有洁净要求的介质、或者易沉积的介质时会留下隐患。在工业管路系统的布局设计中，管路走向的转向衔接是无法回避的结构需求，尤其是在设备内部紧凑排布、管路需要做垂直方向转向的场景下，带法兰连接结构的90度弯头是应用频次极高的连接件。这类弯头两端均采用方形法兰作为连接界面，区别于常见的圆形法兰结构，方形法兰的四个安装孔呈对称分布，在小通径管路、低压流体输送场景下，安装对位的容错空间更大，螺栓锁紧时的受力均匀性更易控制，尤其适合设备内部预装管路的模块化装配，不需要额外调整管路的旋转角度，四个螺栓孔的对位逻辑简单，现场装配的效率更高。

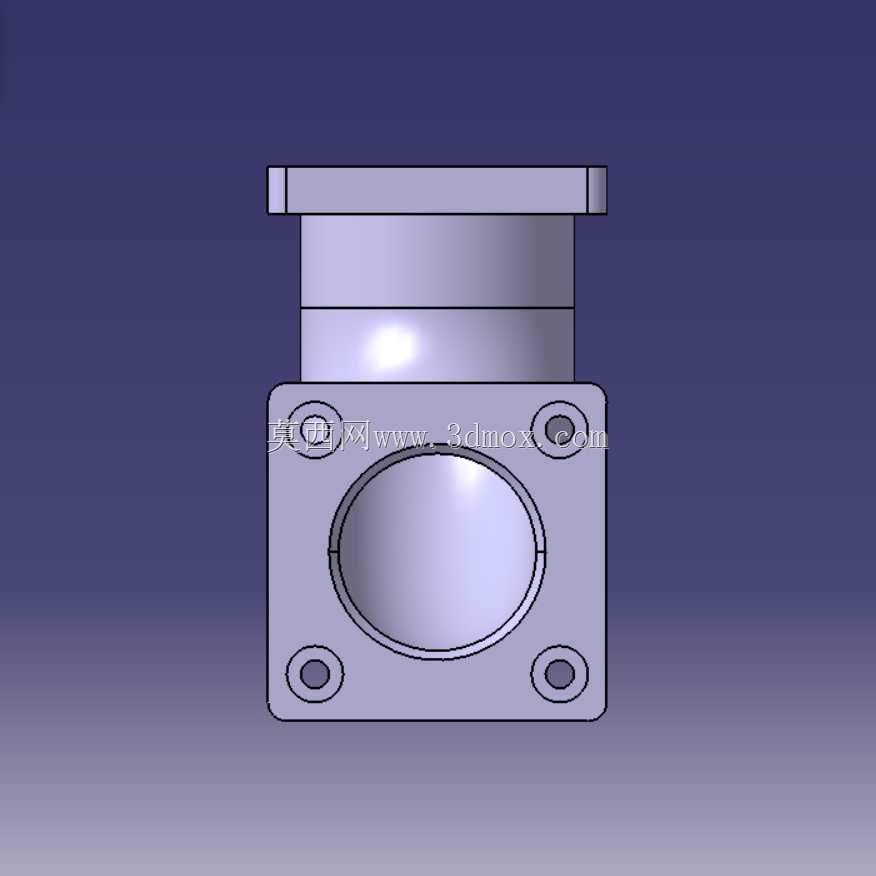

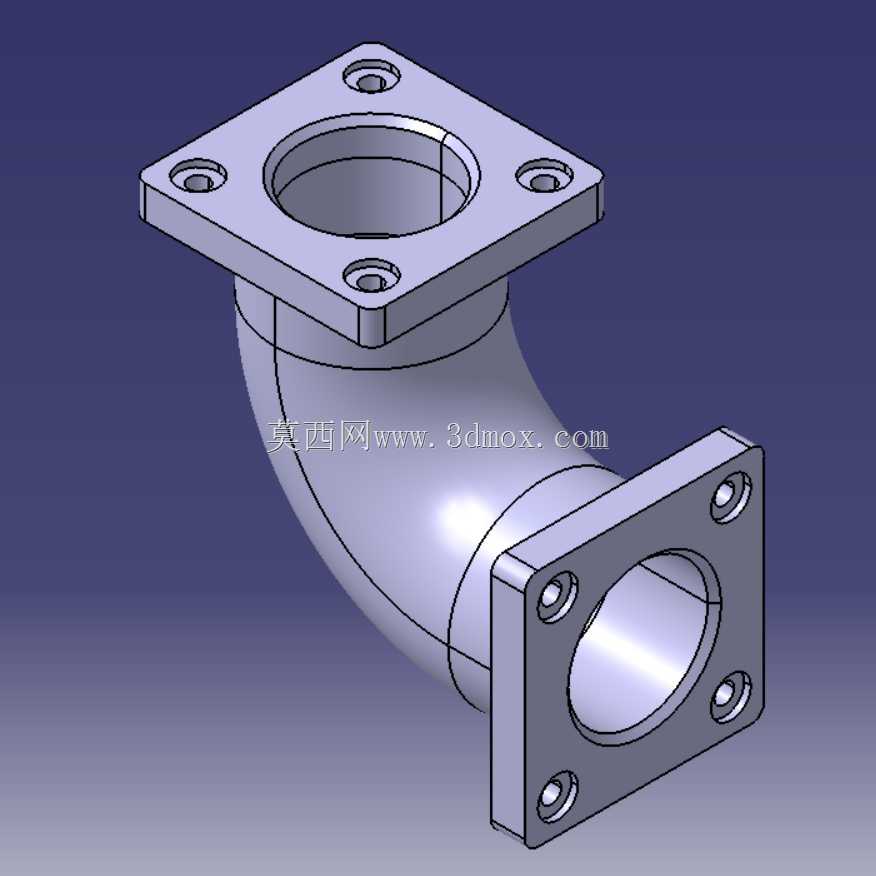

　　两端的方形法兰结构设计，需要匹配对接法兰的安装孔位参数，法兰的厚度要根据管路的工作压力做强度校核，避免螺栓锁紧时法兰出现变形导致密封失效；法兰上的安装孔采用沉孔设计，螺栓锁紧后头部不会突出法兰表面，避免安装时和周边结构产生干涉，同时也能让法兰贴合面完全贴紧对接件的密封面，保证密封性能。法兰和中间弯管段的衔接处做了圆角过渡，避免应力集中，因为管路在工作时会承受流体的压力脉动、以及设备运行带来的振动，直角衔接的位置很容易出现应力集中导致的焊缝开裂或者结构断裂，圆角过渡能分散局部应力，提升结构的抗疲劳性能。从安装边界来看，这类弯头的外轮廓尺寸需要严格控制，两个法兰端面的中心距是安装时的核心定位尺寸，直接决定了管路转向后的位置精度，在做设备管路布局时，这个尺寸需要和周边的结构件预留足够的安装间隙，尤其是螺栓锁紧的操作空间，要保证扳手能够顺利伸入拧紧四个角的螺栓，避免出现安装时螺栓无法锁紧的问题。法兰的密封面采用平面结构，适配非金属密封垫片，在低压工况下不需要加工复杂的密封槽，依靠垫片的压缩变形就能实现可靠密封，降低加工成本和装配难度。

　　这类弯头常见的应用场景包括小型液压设备的油路转向、气动控制系统的管路连接、工业设备的冷却水路排布、通风管路的直角转向等，在这些场景下，管路的工作压力通常不高，但是对安装的便捷性、结构的紧凑性要求较高，方形法兰的90度弯头刚好能匹配这些需求。在建模过程中，需要重点保证流道的内壁光滑度，尤其是转弯处的曲面连续性，避免出现台阶或者棱角，否则不仅会增加流阻，还可能在长期使用过程中积存杂质，影响管路系统的清洁度。另外，法兰上的安装孔位置度需要严格控制，四个孔的中心距公差要控制在合理范围内，否则现场安装时会出现孔位不对中，无法穿入螺栓的问题，影响装配效率。

　　弯管段的壁厚设计也要兼顾强度和重量，在满足工作压力强度要求的前提下，尽量减小壁厚，降低整个连接件的重量，尤其是在移动设备、机载设备上应用时，重量控制是很重要的设计指标。和焊接式的90度弯头相比，法兰连接式的弯头不需要现场做焊接作业，拆装维护更加方便，当管路需要检修、更换元件时，只需要拆开法兰螺栓就能拆下弯头，不会破坏周边的管路结构，对于需要经常维护的管路系统来说，这种连接形式的优势非常明显。在实际选型应用时，还需要根据输送介质的特性选择对应的材质，比如输送水基介质时可以采用普通碳钢做表面防锈处理，输送腐蚀性介质时则需要采用不锈钢或者工程塑料材质，不同材质的弯头在结构尺寸上基本一致，只是壁厚和表面处理方式有区别，三维模型的结构可以通过参数化调整快速适配不同材质的设计需求。
