带安装支架的工业输送用轮式滚轮结构

项目分类:通用五金配件 发布时间:2025-09-16 ID:1081231
  • 带安装支架的工业输送用轮式滚轮结构
  • 带安装支架的工业输送用轮式滚轮结构
  • 带安装支架的工业输送用轮式滚轮结构
  • 带安装支架的工业输送用轮式滚轮结构
  • 带安装支架的工业输送用轮式滚轮结构
  • 带安装支架的工业输送用轮式滚轮结构
  • 带安装支架的工业输送用轮式滚轮结构
  • 带安装支架的工业输送用轮式滚轮结构
  • 带安装支架的工业输送用轮式滚轮结构

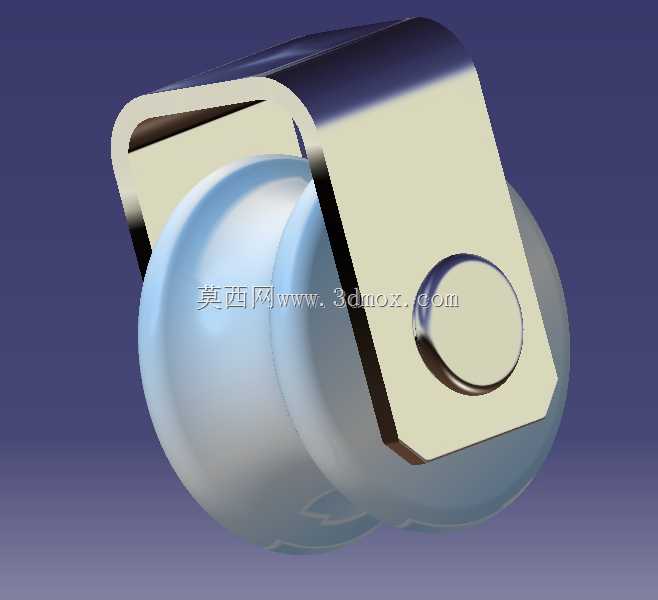

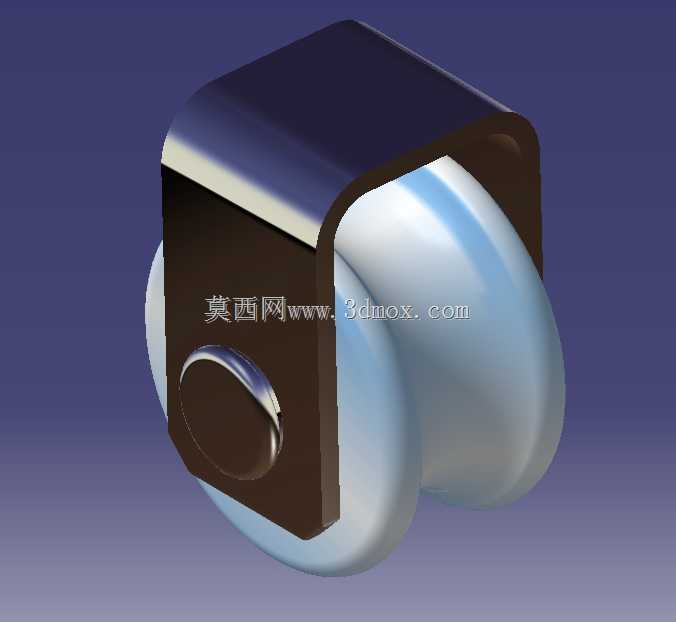

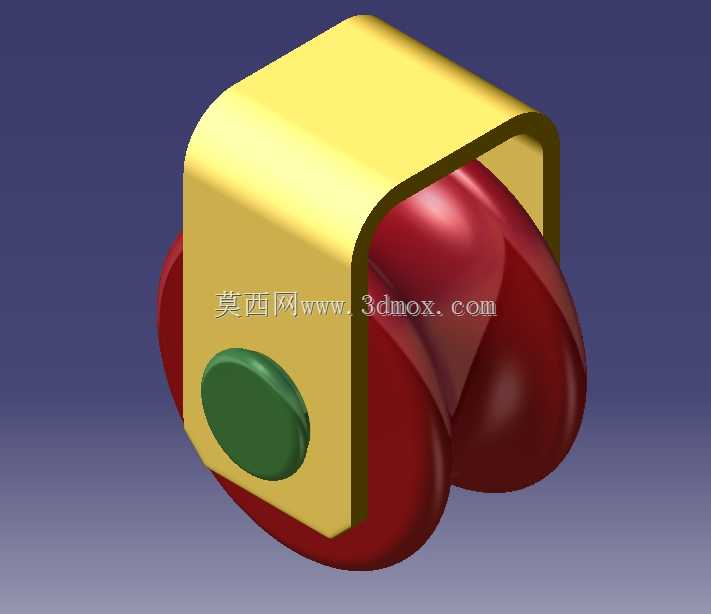

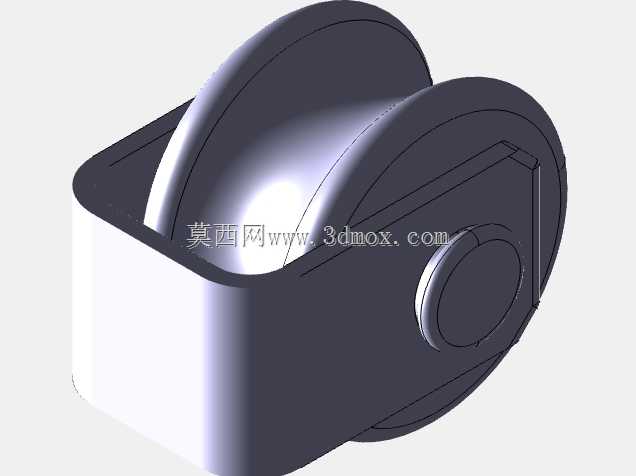

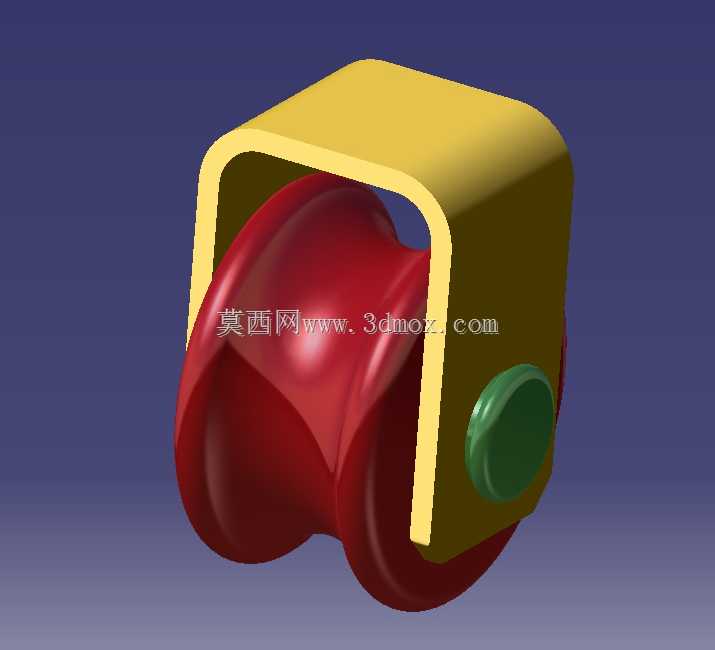

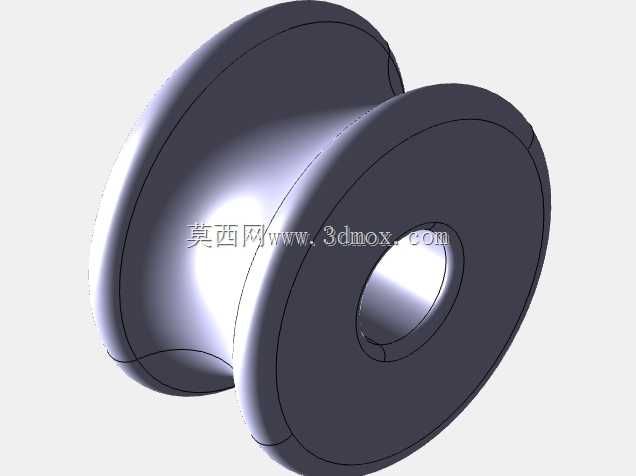

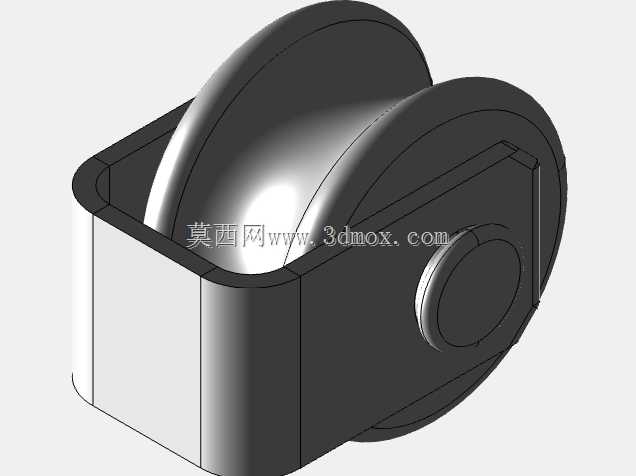

  在自动化输送线、物料搬运设备、工装夹具移动工位的设计场景里,这类带一体式安装支架的轮式滚轮是承担低负载滚动导向、支撑移动的核心基础部件,很多刚入行的结构工程师在选型时容易只关注滚轮本身的直径参数,忽略安装支架的边界干涉问题,实际落地时经常出现支架和安装基面的固定孔位错位、滚轮转动时和周边型材剐蹭的问题。从结构本身来看,这款滚轮采用了半包式U型安装支架设计,支架的两个侧板直接作为滚轮轴的支撑座,省去了额外的轴座安装环节,这种设计的优势在于整体装配公差更容易控制,滚轮的径向跳动量可以控制在更小的范围内,适合对移动平顺性有一定要求的轻载导向场景,比如轻型流利条货架的导向轮、小型工装板的侧边定位轮、阀门阀块的手动调节滑动支撑位都能用到这类结构。设计这类滚轮结构的时候,首先要明确实际使用场景的负载方向,如果是垂直方向承载,滚轮轴的剪切强度是首要核算项,支架侧板的厚度要和轴径匹配,避免长期受载后侧板出现外张变形,导致滚轮窜动甚至脱落;如果是水平方向的导向使用场景,要重点关注滚轮的轮面弧度,这款滚轮采用了圆弧面的轮型设计,和导向面的接触是线接触形式,相比平轮面的结构,滚动时的卡滞概率更低,即使安装基面存在小范围的平面度误差,也能保证滚动顺畅,不会出现平轮常见的边缘啃噬导向面的问题。

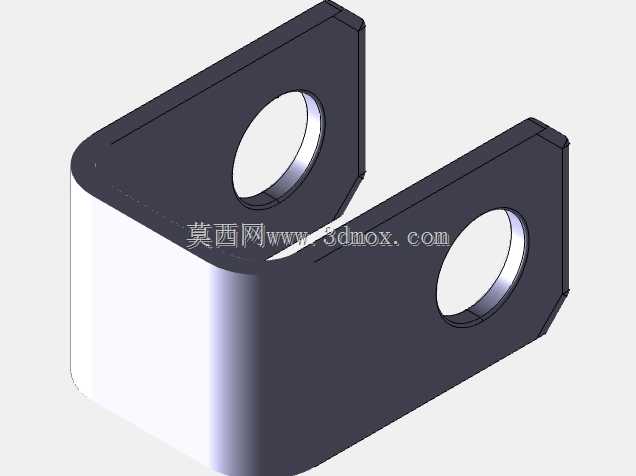

  从安装边界来看,U型支架的顶部平面是安装基准面,上面预留的固定孔位要和安装基面的孔位做同轴度公差约束,装配时要保证滚轮轴和安装基准面的平行度,否则滚轮转动时会出现单侧受力磨损过快的问题;滚轮的外径决定了滚动时的越障能力,小直径滚轮对安装基面的平整度要求更高,适合在精加工的金属导轨面使用,大直径滚轮可以适应略有起伏的基面,但对应的安装空间也要预留足够,要注意支架开口处的尺寸,避免滚轮转动时和支架的弯折边缘产生摩擦,很多新手建模时容易忽略支架弯折处的R角,实际生产时弯折工艺会自然形成R角,如果建模时按直角处理,装配时就会出现R角和滚轮端面干涉的问题。

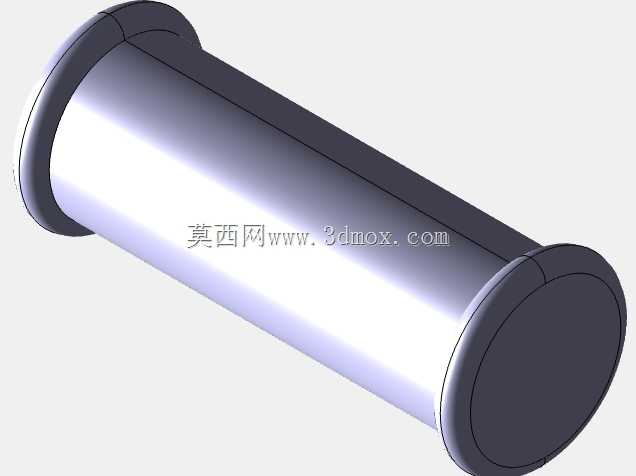

  这类滚轮的轮体和支架之间没有额外的密封结构,所以不适合在多粉尘、有腐蚀性介质的场景使用,在普通的车间装配工位、仓储输送场景下,这种结构的维护成本很低,只需要定期在滚轮轴位置加注润滑脂就能保证长期顺畅运行,相比带轴承座的分体式滚轮组件,这种一体式支架的滚轮安装效率更高,整体占用的安装空间更小,在紧凑结构的设备设计中优势很明显。建模的时候要注意滚轮和支架之间的间隙预留,间隙太小容易因为加工误差导致滚轮卡滞,间隙太大则会出现滚轮窜动,运行时产生异响,一般单边预留0.1到0.2毫米的间隙比较合适,同时要在支架的轴孔位置做倒角处理,方便装配时压入滚轮轴,也能避免轴孔边缘的毛刺刮伤轴表面,影响装配精度。

  在做设备选型匹配的时候,不能只看单个滚轮的额定负载,要结合整个移动机构的滚轮布置数量来核算,一般建议实际使用负载不超过滚轮额定负载的百分之七十,留足安全余量,避免长期过载导致轮体变形或者支架断裂,尤其是在有冲击负载的使用场景下,还要适当加大安全系数,支架的材质一般选用冷轧钢板冲压成型,表面做发黑或者镀锌处理提升防锈能力,轮体可以根据使用场景选用尼龙、聚氨酯或者钢材,不同材质的轮面适配不同的接触基面,尼龙轮适合和金属基面配合,运行噪音小,不会刮伤基面,钢轮则适合重载场景,耐磨性能更好。
