带挂钩扭转复位弹簧结构设计

在日常的机械结构设计工作里，这类带双侧挂钩的扭转弹簧是很常见的弹性复位元件，很多做小型机构、阀门组件、日用五金结构的工程师都经常会接触到这类零件的选型与建模。先从实际应用场景说起，这类弹簧最常出现在需要提供扭转复位力矩的场合，比如小型蝶阀的阀板复位结构、按压式门锁的回弹机构、园林工具的扳机复位组件、甚至一些小家电的翻盖回弹结构里，都能看到它的身影，和普通的压缩、拉伸弹簧不同，扭转弹簧的受力方向是绕弹簧中心轴线的扭转载荷，靠簧圈的扭转变形来储存和释放弹性势能，这也决定了它的结构设计和普通压缩弹簧有明显区别。

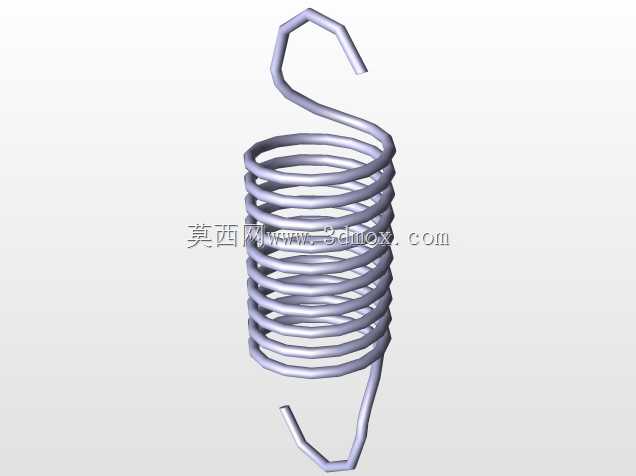

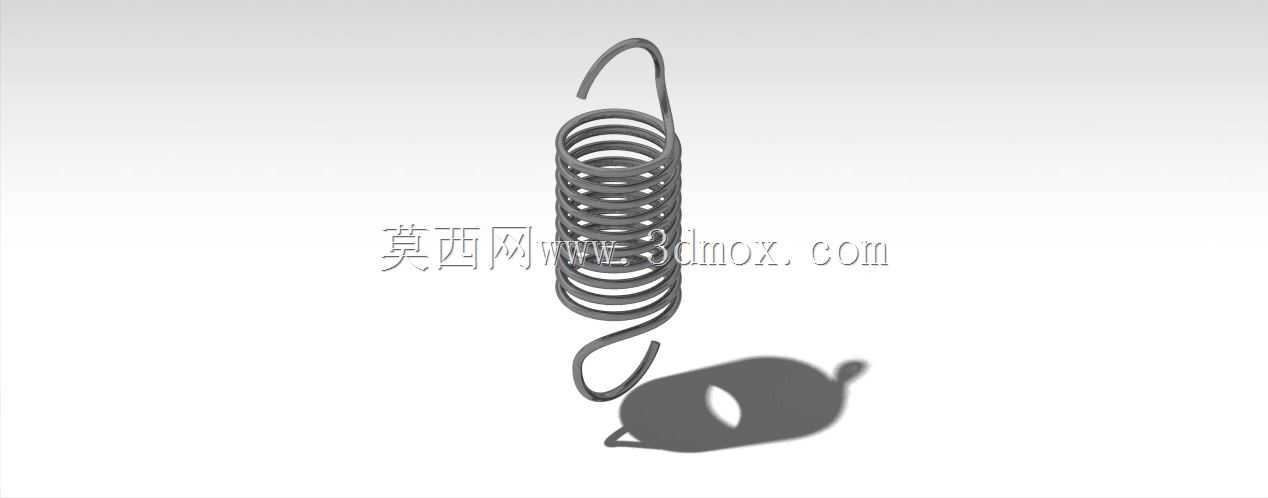

从结构设计的思路来看，这个弹簧的主体是等节距的圆柱螺旋簧圈，两端伸出的挂钩是直接和被连接件配合的部位，设计的时候首先要确定的是簧丝直径，这个参数直接决定了弹簧能提供的最大扭转力矩，簧丝越粗，相同扭转角度下能输出的力矩越大，但对应的安装空间要求也越高，同时簧圈的内径尺寸要和配套的安装芯轴匹配，一般设计时会让簧圈内径比芯轴外径大5%-10%，避免弹簧扭转工作时和芯轴发生卡滞摩擦，长期使用出现磨损异响甚至力矩衰减的问题。两端的挂钩弯折角度是根据实际安装空间来确定的，图里的两个挂钩分别朝向不同的方向，弯折处做了圆弧过渡，没有尖锐的折角，这是很重要的细节——如果弯折处是直角，弹簧在反复扭转受力的时候，折角位置会出现严重的应力集中，很容易在循环载荷下发生疲劳断裂，圆弧过渡的半径一般不小于簧丝直径的1.5倍，能有效分散弯折处的应力，提升弹簧的疲劳寿命。

再说到安装边界的问题，这类扭转弹簧安装时，首先要保证芯轴的长度足够覆盖整个簧圈的轴向长度，避免弹簧扭转时出现轴向窜动脱出的问题；其次两端挂钩的挂接位置要预留足够的活动空间，弹簧从自由状态到最大工作扭转角的过程中，挂钩的摆动轨迹不能和周边的结构件发生干涉，很多新手设计师在做结构的时候容易忽略这个点，只考虑自由状态下的安装位置，没算工作时挂钩的摆动范围，最后装上去弹簧一受力就蹭到周边壳体，导致复位力矩不足甚至弹簧卡滞失效。另外簧圈的节距设计也有讲究，扭转弹簧在受扭的时候，簧圈会有轻微的轴向收缩趋势，所以自由状态下的簧圈不需要留太大的间隙，一般等节距排布，节距略大于簧丝直径即可，避免工作时簧圈之间互相摩擦产生异响和磨损。

从功能特性上来说，这类弹簧的刚度是线性的，也就是说在弹性变形范围内，扭转力矩和扭转角度是成正比的，设计选型的时候可以根据需要的复位力矩、最大工作扭转角来计算需要的簧丝直径、有效圈数，有效圈数越多，弹簧的刚度越小，相同扭转角度下输出的力矩越小，反之有效圈数越少刚度越大。和采用弹性橡胶复位的结构相比，扭转弹簧的复位力矩更稳定，耐温范围更广，疲劳寿命更长，不会像橡胶件那样长期使用出现老化、弹力衰减的问题，所以在对可靠性要求比较高的机械结构里，优先会选这类金属扭转弹簧做复位元件。另外挂钩的形式也不是固定的，图里的是直臂弯折挂钩，还有的会根据安装需求做成侧钩、内钩、加长钩等不同形式，核心都是保证和被连接件的挂接可靠，不会在工作过程中出现脱钩的问题，挂钩的末端一般会做倒圆角处理，避免安装的时候划伤操作人员，也避免应力集中导致挂钩根部断裂。

在做这类弹簧的三维建模时，要注意簧丝的螺旋扫描路径要准确，两端挂钩的弯折过渡要和簧圈自然衔接，不能出现建模的破面或者衔接处的棱边，因为后续如果要做有限元应力分析的话，这些建模的缺陷会导致应力计算结果失真，没法准确判断弹簧的应力集中位置。另外建模的时候要还原弹簧的自由状态角度，不要直接画成工作受力后的状态，方便后续装配的时候模拟弹簧的装配变形，检查整个机构的运动干涉情况。很多工程师在做装配的时候，会把扭转弹簧设置成挠性件，在装配环境里直接扭转到工作角度，直观查看挂钩的位置是否和周边零件匹配，这个方法能有效减少后期样机试装时出现的干涉问题。
