带把手敞口塑料储液倾倒水罐结构设计

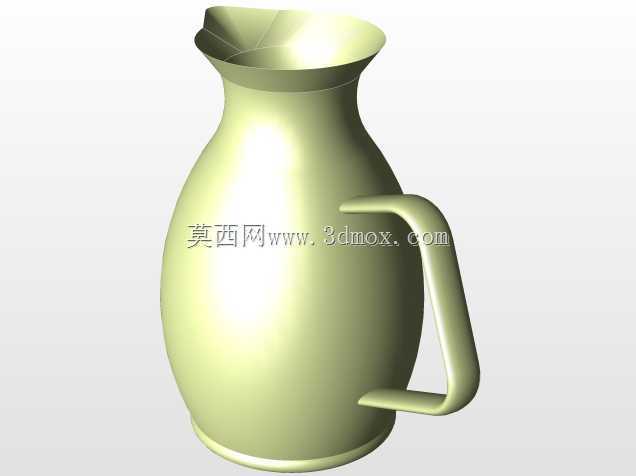

　　日常流体分装、实验室试剂转移、餐饮行业饮品盛放场景中，这类带一体化把手的敞口塑料罐是高频使用的储液转存器具，区别于密封承压类容器，它的核心使用需求集中在倾倒流畅度、握持稳定性、易清洁性三个维度，设计过程中需要平衡曲面成型工艺与实际使用的人机交互逻辑。从结构布局来看，罐体采用上窄下宽的鼓形轮廓，底部设置平直的支撑环面，放置时接触面积足够大，即使台面存在轻微倾斜也不会出现侧翻，支撑环的高度控制在3mm左右，既可以避免注塑成型时底部缩水导致的放置不平，也能在堆叠收纳时让上层罐体的底部嵌入下层罐口的限位区域，减少仓储运输过程中的滑移风险。

　　罐口位置做了外翻的导流唇设计，唇口的曲面过渡半径经过反复调整，倾倒流体时液体会顺着唇口的弧度形成稳定的流束，不会出现沿罐壁流淌挂液的问题，这一点在盛放粘稠类液体时表现尤为明显，导流唇的最外沿做了0.5mm的圆角处理，既不会因为锐边划伤使用者，也能在倾倒结束时快速截断液流，避免残留液滴滴落污染台面。侧面的把手采用一体化连接结构，和罐体主体的连接位置做了渐变式的壁厚过渡，避免注塑过程中因为壁厚差过大产生缩痕或者应力集中，把手的内圈轮廓贴合人手握持的自然弧度，握持区域的截面做了微弧处理，和手掌接触的位置没有尖锐棱角，满罐状态下单手握持时受力分布均匀，不会出现局部压手的情况。

　　曲面构建阶段，先通过多截面曲面定义罐体不同高度的轮廓控制线，底部截面为正圆形，向上逐渐过渡到罐身最大直径处的微椭圆截面，再收窄到罐口位置的圆形轮廓，每一段截面的控制点都做了曲率连续处理，保证罐身曲面光滑无折痕，后续做曲面加厚的时候不会出现局部壁厚突变。旋转曲面用来构建罐体主体的基础回转特征，扫掠曲面则用来生成把手的流线型轮廓以及罐口导流唇的过渡曲面，最后通过曲面分割、扫掠修剪的方式处理把手和罐体的连接区域，让两个特征的融合位置达到G2连续，既提升外观质感，也能减少清洁时的卫生死角，不会在连接缝隙残留污渍。

　　从安装与使用边界来看，这类塑料罐的整体高度控制在180mm左右，罐身最大直径120mm，把手外沿到罐体中心的距离控制在70mm，常规家用橱柜的层板间距、实验室操作台的置物架层高都能轻松容纳，不需要额外预留特殊的放置空间。壁厚设计上，罐体主体壁厚均匀控制在2mm，把手位置因为受力需求局部加厚到2.8mm，加厚区域做了平缓的壁厚过渡，适配常规注塑工艺的成型要求，不需要特殊的模具抽芯结构，量产时模具结构简单，生产良率更高。罐口的外翻边宽度控制在8mm，既可以作为倾倒时的导流结构，也能适配通用规格的防尘盖，不需要单独开模制作配套盖子，日常使用时如果需要临时密封，直接搭配市面通用的密封盖即可使用。实际使用过程中，这类罐体可以耐受0-60摄氏度的常规液体，盛放常温水、饮品、低浓度实验室试剂都不会出现形变，曲面光滑的特性也让清洁过程非常便捷，普通的清洁刷就可以触碰到罐内所有区域，不存在清洁盲区。把手的受力位置经过结构验证，满罐盛装1.5L液体时，把手和罐体的连接位置应力远低于塑料材料的屈服强度，长期使用不会出现连接断裂的问题。
