内燃机四缸排气歧管结构设计

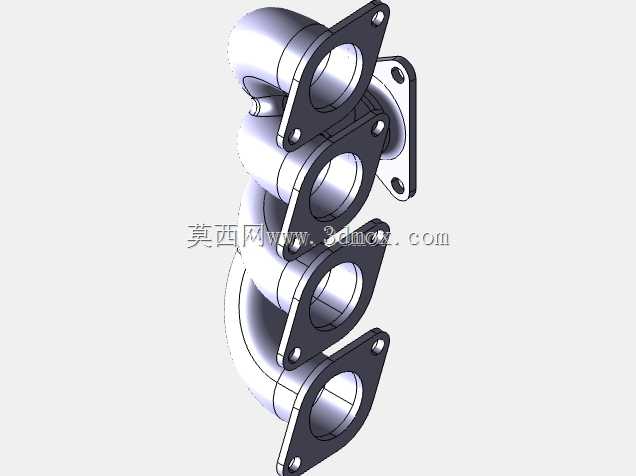

　　在车用内燃机的排气系统布局中，排气歧管是连接气缸盖排气侧与下游排气后处理单元的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性以及整机动力输出表现。这款四缸机型配套的排气歧管，采用四支路等距汇流的结构形式，四个进气法兰分别对应发动机四个气缸的排气口位置，每个法兰面加工有定位螺栓孔，安装时通过耐高温密封垫片与气缸盖排气侧端面紧密贴合，避免高温高压废气出现泄漏问题。

　　从实际工况来看，排气歧管长期处于600-900℃的高温废气冲刷环境中，同时还要承受发动机运行过程中产生的振动载荷，因此结构设计阶段需要充分考虑热变形补偿能力，四个支路的弯曲弧度经过反复校核，既保证各缸排气路径长度尽可能一致，减少各缸排气之间的干涉扰动，又能通过合理的曲率过渡降低废气流动阻力，避免排气背压过高影响气缸扫气效率。在安装边界的把控上，四个进气法兰的孔位间距严格匹配对应机型气缸盖的排气口布局，中心距公差控制在±0.1mm范围内，保证安装时无需额外修配即可对位；出气端的连接法兰尺寸匹配下游三元催化器或者涡轮增压器的进气接口，法兰厚度经过强度校核，能够承受螺栓锁紧时的压紧力以及长期高温下的结构应力，不会出现法兰翘曲变形导致的密封失效问题。

　　管路部分的壁厚设计兼顾了轻量化与结构强度要求，管壁过薄会导致高温下结构刚度不足，容易产生振动开裂，过厚则会增加整机重量，同时延长冷启动时的催化器起燃时间，因此壁厚参数经过多轮热结构耦合仿真优化，在满足强度要求的前提下尽可能降低结构重量。从流体设计的角度来看，各支路的汇流位置做了平滑过渡处理，避免出现直角或者突变截面，减少废气在管路内部的涡流损失，让各缸排出的废气能够顺畅汇入主路，降低排气阻力的同时，也能减少排气噪声的产生。

　　在实际配套应用中，这类排气歧管多用于小排量直列四缸自然吸气或者低增压发动机，覆盖家用乘用车、小型商用设备的动力单元配套，安装时需要按照规定的扭矩顺序锁紧法兰螺栓，避免螺栓受力不均导致法兰变形，同时配套的密封垫片需要选用耐温等级匹配的金属复合垫片，保证长期使用下的密封可靠性。结构建模过程中，需要重点关注各法兰面的平面度要求、管路内壁的光滑度以及各安装孔的位置度公差，这些参数直接影响后续零件的加工可行性以及实际装配后的使用效果，对于弯曲段的管路，还需要校核最小弯曲半径，避免加工时出现管壁褶皱或者减薄超差的问题，保证成品零件的结构强度满足工况要求。
