三自由度球形人形机械臂结构设计

这款三自由度球形人形机械臂的结构设计，核心瞄准教学实训、轻型工位搬运、人机协作演示这类对臂体自重、动作拟人度有要求的应用场景，区别于传统工业重载机械臂的粗重桁架结构，整体采用三角衍架式支撑基座搭配多段铰接臂体的布局，在保证结构刚性的前提下尽可能压缩了非运动段的重量占比。从实际落地的使用逻辑来看，这类臂体常被部署在高校机器人实验室的动作验证平台、小型文创产品的分拣工位、或是科普展项的互动演示单元，不需要承担大负载的搬运任务，核心要求是动作轨迹贴合人体上肢的运动逻辑，关节转动范围覆盖日常上肢操作的常用角度区间，同时安装边界足够紧凑，不需要预留过大的设备占地空间。

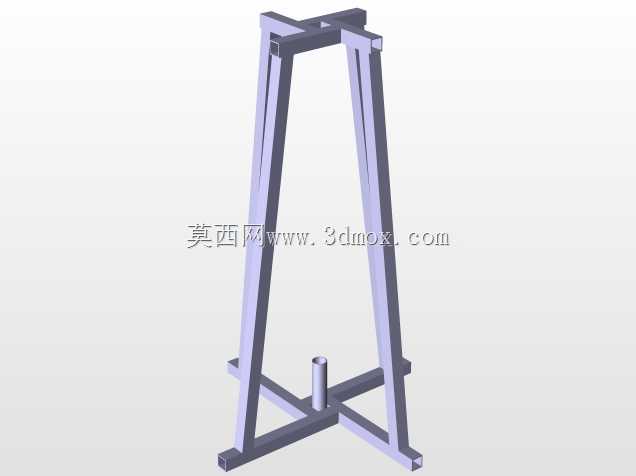

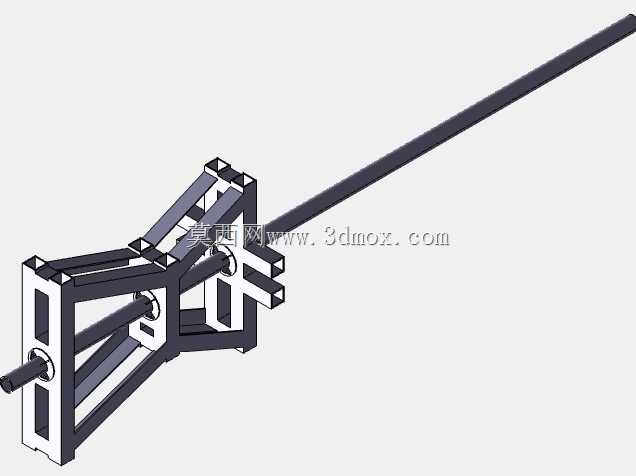

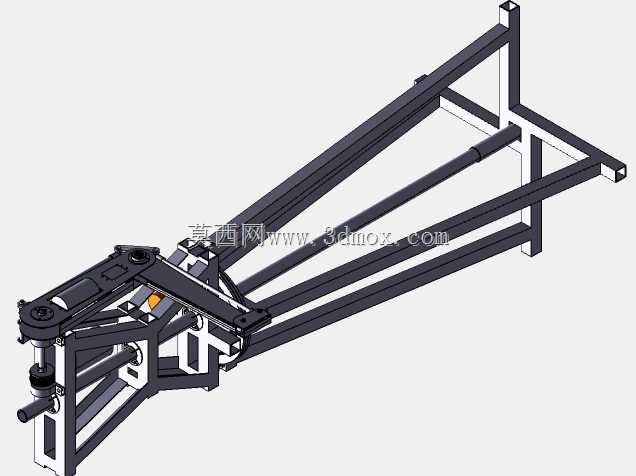

设计阶段首先敲定的是基座的衍架结构形式，没有采用常见的铸造一体式基座，而是用标准型材拼接成三角稳定支撑结构，三个方向的斜向支撑梁直接将关节受力传导至安装底面，避免单悬臂结构带来的根部应力集中问题，基座底部预留的安装孔位适配常规的工业铝型材工作台台面，不需要额外制作过渡安装板，安装时只需要将基座底面与工作台面贴合锁紧即可，整体安装后的外伸臂展在完全展开状态下不会超出基座横向宽度的两倍，不会出现臂体伸展后重心偏移超出支撑边界的问题。

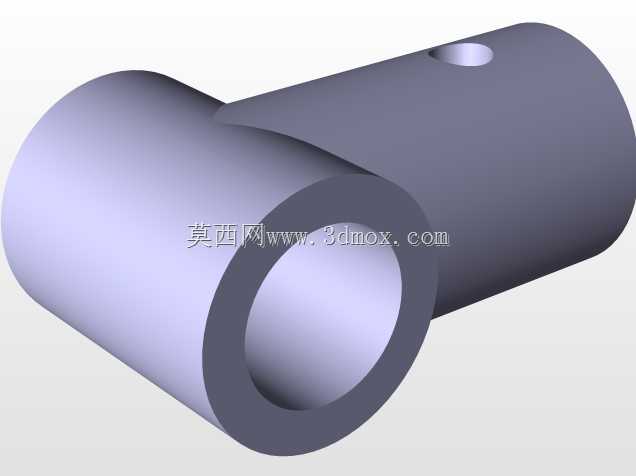

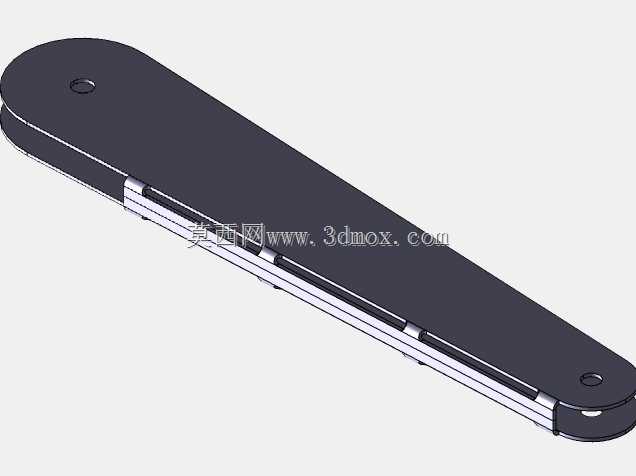

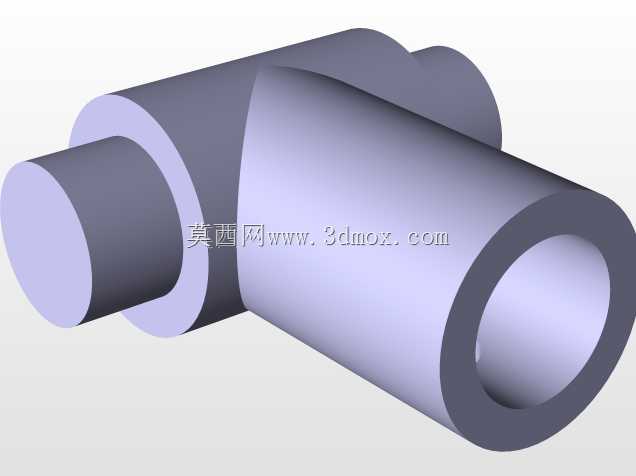

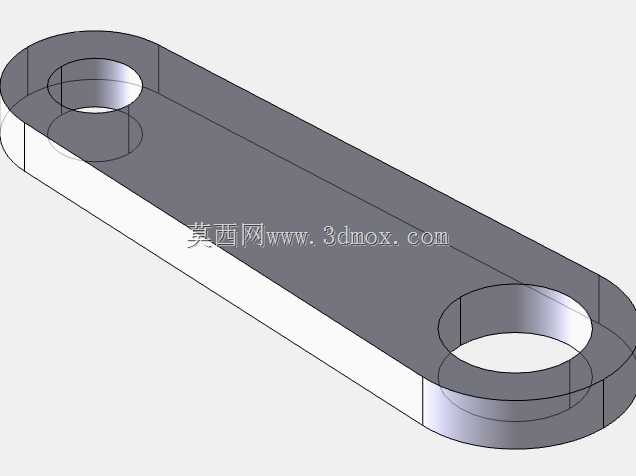

关节部分采用球形铰接的结构思路，三个转动自由度分别对应人体肩部的外展内收、大臂的俯仰、小臂的回转动作，每个关节的转动副都设计了限位结构，避免运动过程中出现线缆缠绕或是结构干涉的问题，关节处的连接耳板采用对称式布局，受力时两侧板件均匀承载，不会出现单侧受力导致的轴件偏磨问题。臂体的杆件部分采用空心矩形截面的型材加工，相比实心杆件减重超过40%，同时截面的抗弯模量完全满足末端1kg以内负载的受力要求，臂体之间的走线槽隐藏在杆件的内侧凹槽内，外部不会裸露拖链或是线缆，既避免了运动过程中线缆剐蹭周边设备，也让整体外观更贴合人形手臂的简洁视觉效果。

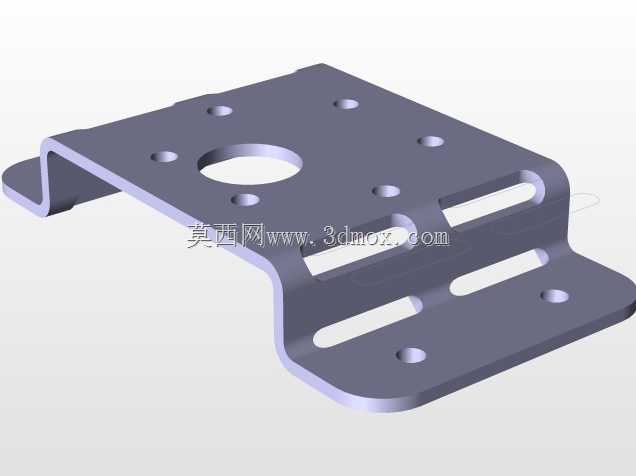

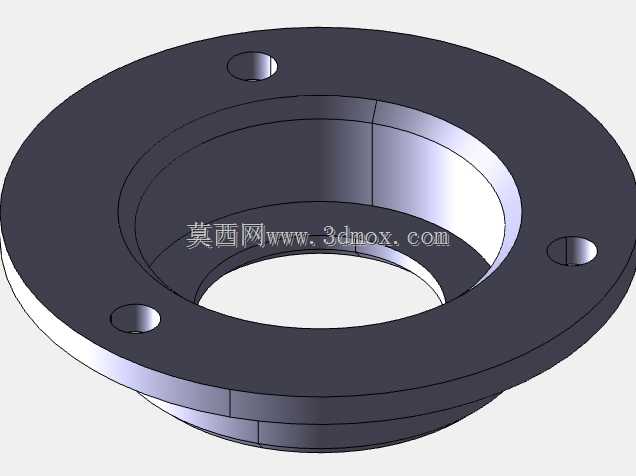

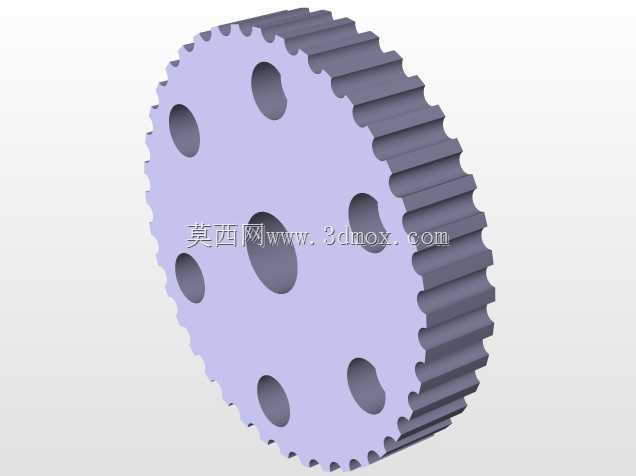

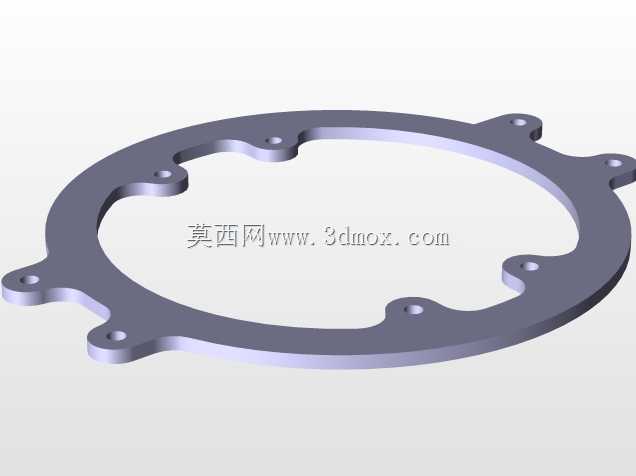

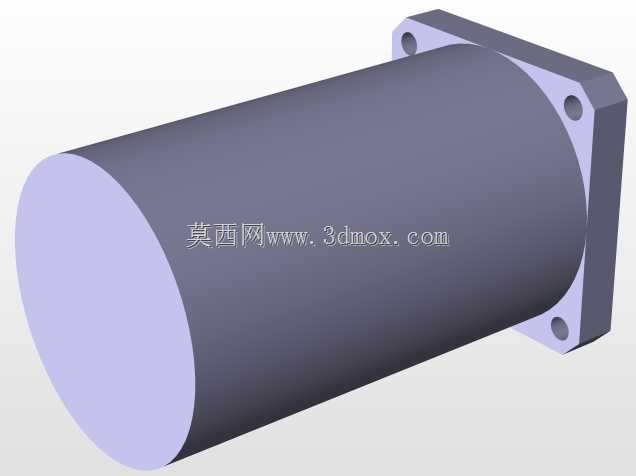

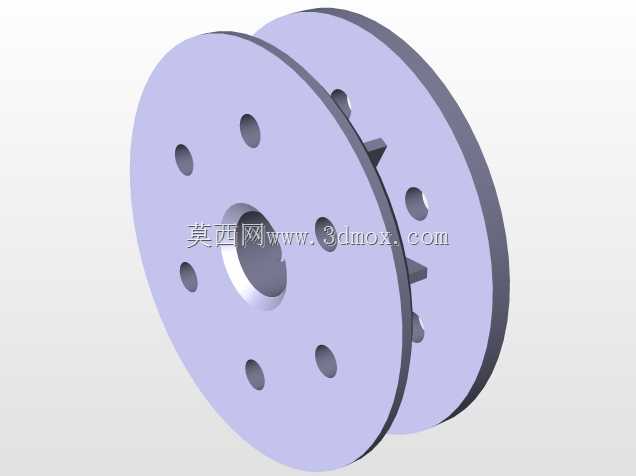

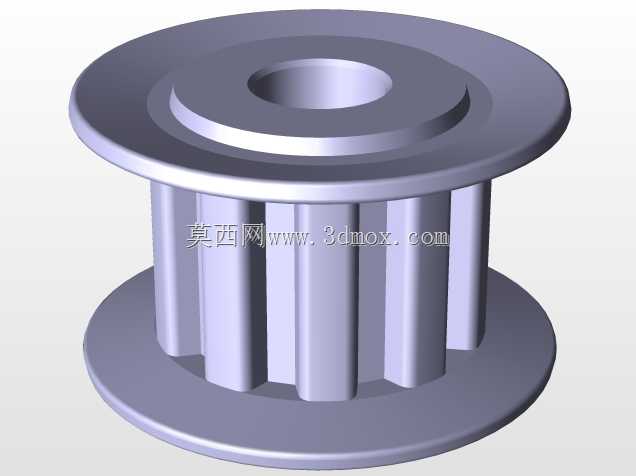

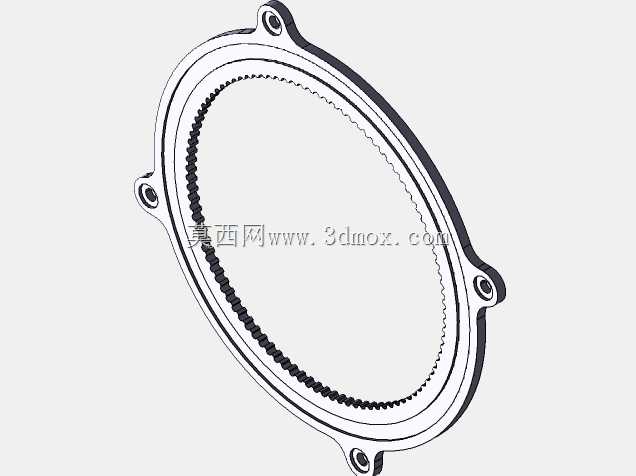

从功能特性上看，这款臂体的三个自由度配合可以实现半径800mm球形空间内的任意点位到达，关节转动的阻尼设计均匀，手动拖拽演示时不会出现卡顿或是突然下坠的情况，适配教学场景下的动作示教需求；如果搭配驱动元件安装位，每个关节的预留空间可以直接安装标准规格的伺服舵机或是小型伺服电机，不需要额外修改臂体结构，安装法兰的孔位也匹配常用的谐波减速器输出端尺寸，后续做自动化升级时的改造成本极低。

设计过程中特意规避了传统机械臂的结构冗余问题，比如没有在臂体上额外设计不必要的装饰性结构，所有外露的结构件都承担对应的受力或是安装功能，臂体与基座连接的根部位置做了加强筋处理，对应大臂俯仰动作时的最大受力点，经过受力校核，在末端额定负载下，根部的最大形变不超过0.2mm，完全满足轻型操作场景下的精度要求。安装边界方面，整个臂体收纳状态下的纵向高度不超过1100mm，横向最大宽度不超过400mm，部署在常规的1200mm*800mm工作台上时，预留出的操作空间足够臂体完成全范围动作，不会和台面上的其他周边设备产生干涉。

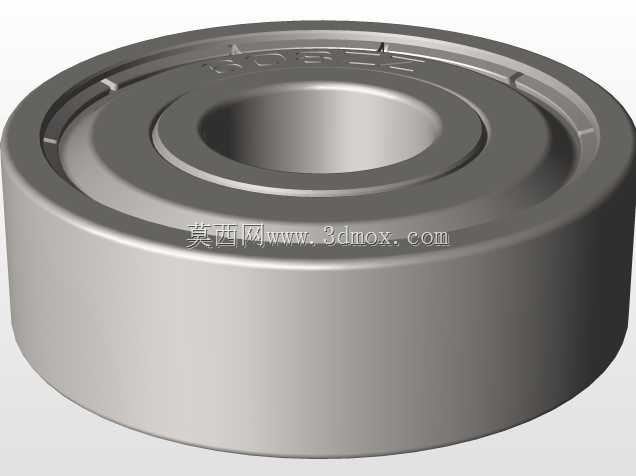

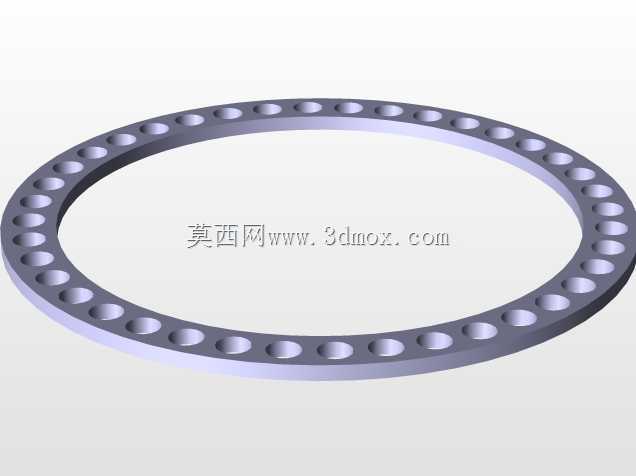

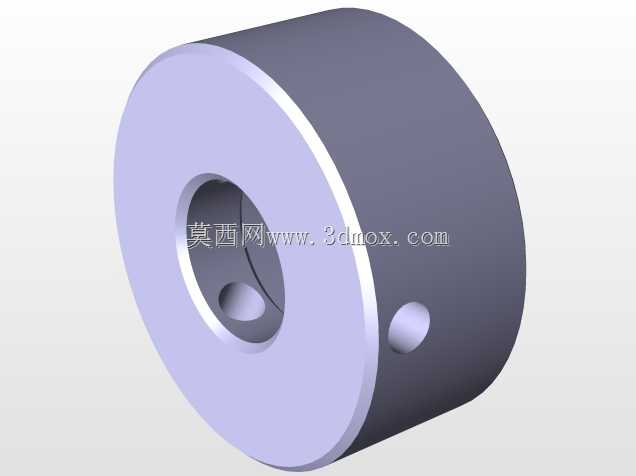

不同于重载工业机械臂追求极致负载和精度的设计思路，这款臂体的设计核心是平衡拟人化动作能力、结构自重、安装便捷性三者的关系，所有的结构尺寸都围绕人体上肢的比例做缩放，大臂与小臂的长度比例接近1:1.2，和成年人上肢的比例基本一致，做抬臂、屈臂、回转动作时的轨迹和人体上肢动作高度相似，在做拟人化演示、或是人机协作场景的动作验证时，不会出现传统机械臂动作生硬、轨迹违和的问题。关节处的铰接轴采用标准直径的光轴加工，配套的轴承座也是通用标准件，后期维护更换时不需要定制特殊规格的配件，日常维护只需要定期在转动副处添加润滑脂即可，没有复杂的维护工序。
