音乐博物馆展陈用洛克奥拉机械结构设计

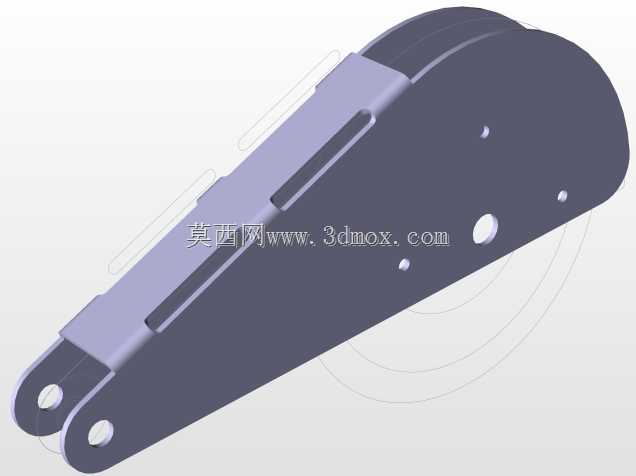

　　这套机械结构的核心应用场景锁定在音乐主题博物馆的互动展陈板块，区别于工业生产类设备的功能导向，其设计逻辑从一开始就兼顾了展陈的可视性与机构动作的演示性，所有传动部件的排布都刻意避开了视线遮挡区域，让观展者可以清晰观察到动力传递的完整路径。从结构实现层面来看，整套机构的主体承载构件全部采用1.6mm厚度的铝板加工成型，加工路径适配CNC雕刻设备的走刀逻辑，所有折弯边的内R角统一设置为0.8mm，既匹配铝板折弯的最小工艺半径，也避免了锐边外露带来的观展安全隐患，铝板拼接处全部采用沉头内六角螺丝连接，螺丝安装后表面与板材齐平，没有突出的连接件破坏外观的整体性。

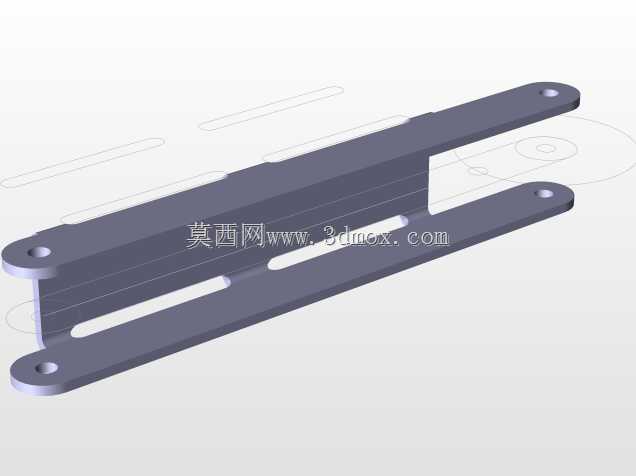

　　传动系统的核心采用凸轮-连杆组合机构，凸轮轮廓曲线的设计完全匹配音乐演示的动作时序，凸轮旋转过程中通过从动件带动连杆完成预设的往复摆动，整套传动链的间隙控制在0.1mm以内，避免长期运行后出现动作迟滞或异响问题。考虑到展陈设备需要长期不间断运行，所有旋转铰接位置都镶嵌了自润滑铜套，不需要定期加注润滑脂即可保证运行顺畅，也不会出现油污渗漏污染展陈台面的问题。固定结构的设计充分考虑了展陈现场的安装条件，底部预留了四个M6的安装孔位，孔位间距按照标准展陈台面的T型槽间距设置，可以直接通过T型螺栓固定在展台上，不需要额外加工转接板，安装时的水平调整范围为±5mm，能够适配现场地面不平整带来的安装偏差。

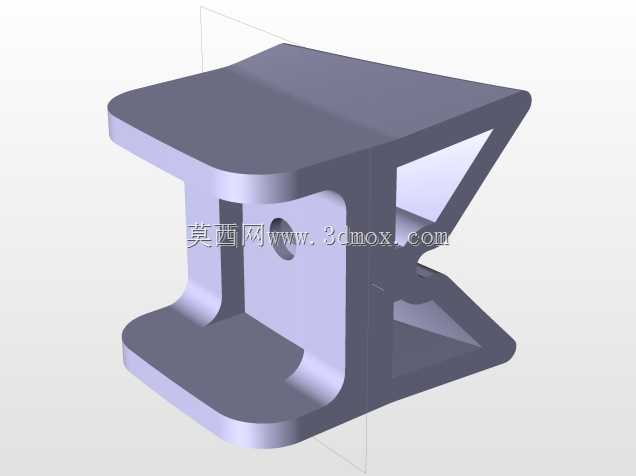

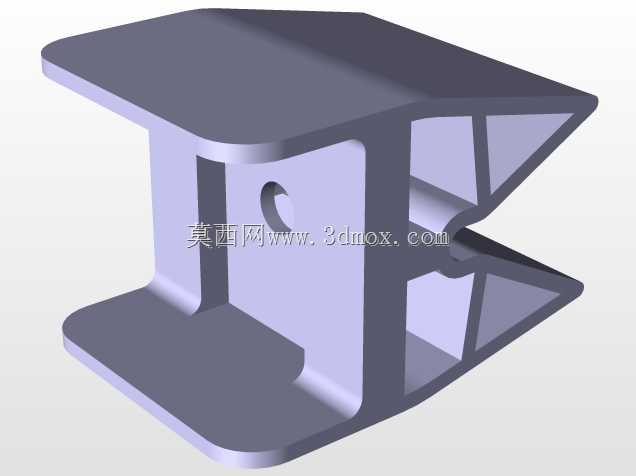

　　部分异形结构件采用3D打印工艺制作，这类构件主要是传动路径上的异形连接件，形状复杂且受力较小，采用3D打印可以省去多工序CNC加工的装夹成本，打印材料选用哑光黑色光敏树脂，表面经过喷砂处理后和铝板的哑光质感保持统一，不会因为材质差异出现视觉上的割裂感。整套机构的旋转部件全部做了动平衡校正，校正精度达到G2.5级，运行时的振动幅值控制在0.02mm以内，即使放在玻璃展台上也不会出现共振产生的噪音。夹具部分的设计主要用于固定演示用的音乐触发组件，夹具的夹紧力通过弹簧预紧实现，夹紧力大小控制在15N，既可以保证组件在运行过程中不会移位，也不会因为夹紧力过大导致薄壁的演示组件出现变形，夹具的夹持面粘贴了1mm厚的硅胶垫，避免硬接触刮花组件表面。

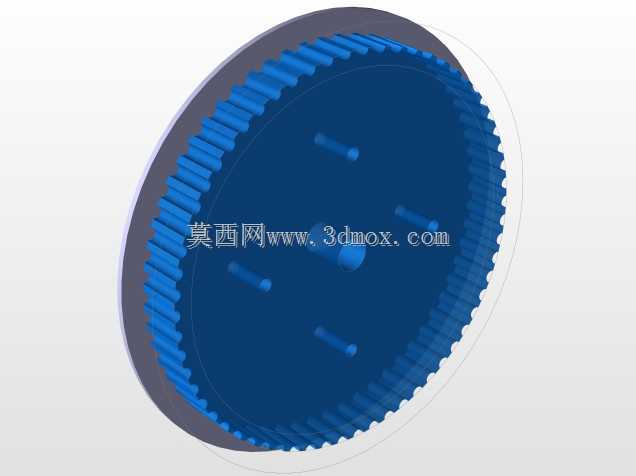

　　从安装边界来看，整套机构的最大外轮廓尺寸控制在展陈台面的预留范围内，所有运动部件的运动轨迹都没有超出安全防护边界，外部不需要额外加装透明防护罩，观展者可以近距离观察机构的运行状态，同时所有运动部件的最小间隙都大于12mm，符合展陈设备的安全规范，不会出现夹手的风险。电气驱动部分隐藏在机构底座的内部空腔里，空腔预留了走线槽和散热孔，驱动电机的安装座采用腰型孔设计，可以方便调整皮带张紧度，维护时只需要拆开底部的盖板就可以完成所有易损件的更换，不需要整体拆解机构。整套结构的设计没有采用复杂的非标定制件，所有标准件都选用通用规格，后期维护更换配件不需要单独定制，大幅降低了展陈设备的长期运维成本。
