星形发动机主连杆结构三维设计

在航空活塞动力、小型竞速通航设备以及部分复古动力装置的星形发动机结构中，主连杆是承担动力传递与活塞运动约束的核心承载构件，区别于直列发动机的并列连杆布局，星形发动机的主连杆需要同时对接中心曲柄与多组副连杆，其结构合理性直接决定整台动力装置的运转平顺性与服役寿命。从实际装机场景来看，这类主杆通常布置在星形发动机的中心曲柄销位置，大端通过轴瓦结构与曲柄销形成转动副，杆身延伸出的多个铰接凸台分别连接各气缸对应的副连杆，将不同气缸活塞的往复直线运动转化为曲轴的旋转扭矩输出，整个工作过程中构件需要承受交变的拉压载荷、惯性冲击载荷以及热态下的应力变形，对结构刚度与疲劳强度的要求远高于普通单缸发动机连杆。

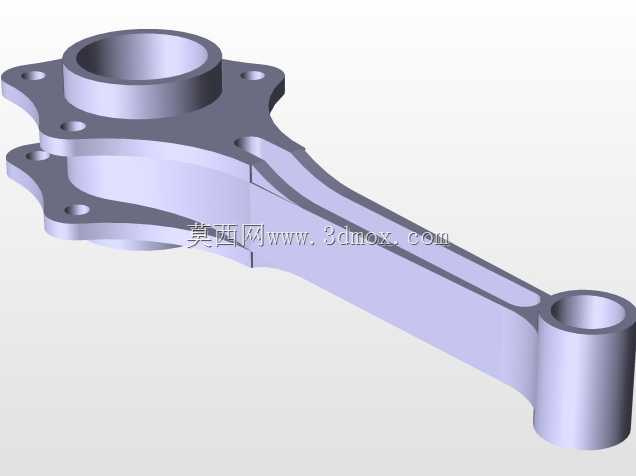

从设计思路层面展开，该主杆采用分体式法兰对接大端与一体化杆身结合的结构形式，大端位置设计带多个螺栓过孔的连接法兰，通过高强度螺栓实现轴瓦的压紧固定，保证大端与曲柄销配合面的接触刚度，避免高速运转下出现连接松动导致的轴瓦偏磨。杆身采用变截面工字形加强结构，在保证整体抗弯抗扭刚度的前提下尽可能降低构件自身重量，减小高速旋转时产生的离心惯性力，降低曲轴主轴承的承载负荷。小端位置设计整圆衬套安装孔，用于对接活塞销或者对应位置的副连杆铰接销，孔位与杆身的过渡位置采用大圆角平滑过渡，消除应力集中点，避免交变载荷下出现疲劳裂纹。

关于安装边界与尺寸配合，大端法兰的螺栓孔采用等角度圆周排布，孔位精度需要控制在IT7级公差范围内，保证装配后大端内孔的圆度偏差不超过0.02mm，避免轴瓦装配后出现变形导致的润滑间隙异常。杆身的长度尺寸需要匹配对应气缸的活塞行程，保证活塞到达上止点时的余隙高度符合燃烧室设计要求，小端孔与大端孔的中心距公差需要控制在±0.015mm范围内，避免各缸压缩比出现偏差导致的发动机运转抖动。法兰端面的平面度要求不超过0.01mm，保证连接后两个半环的对接面无间隙，防止润滑油从结合面泄漏。杆身侧面的减重槽深度需要经过刚度校核，保证在最大爆发压力工况下杆身的弯曲变形量不超过0.03mm，避免活塞在气缸内出现偏磨导致的拉缸故障。

在实际工程应用中，这类主杆的材质通常选用高强度锻钢，毛坯经过模锻成型后进行调质处理，表面再进行喷丸强化处理提升疲劳强度，所有配合面经过精磨加工达到设计要求的尺寸精度与表面粗糙度。润滑通道的设计也集成在杆身内部，通过大端位置的进油孔将曲轴油道内的压力润滑油引导至小端衬套位置，保证铰接位置的持续润滑，避免高速运转下出现干摩擦导致的构件烧蚀。整个结构的动平衡精度需要控制在G2.5级以内，配合多组副连杆与活塞的重量分组选配，保证发动机在额定转速下运转无异常振动，适配星形发动机高功率密度、高转速的工作需求。
