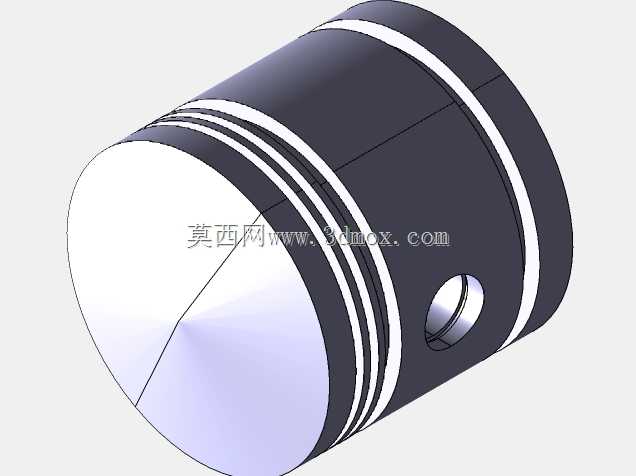

汽油发动机气缸活塞结构三维数模

　　从实际功能来看，活塞在气缸内承担着多重作用：顶部直接接触燃烧室的高温高压燃气，将燃气燃烧产生的膨胀压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出；活塞头部的环带结构用于安装气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗；活塞裙部在往复运动过程中起到导向作用，承受侧推力，保证活塞在气缸内的运动轨迹始终与气缸轴线保持重合，避免出现偏磨、敲缸等故障。在往复式内燃机的整机结构中，活塞是直接参与能量转换的核心运动部件，不管是小排量通用汽油机还是车用汽油动力单元，活塞的结构合理性直接决定了整机的动力输出效率、运行可靠性与使用寿命。这个活塞模型还原了量产汽油发动机活塞的典型结构特征，可用于动力系统结构教学、内燃机原理演示、发动机维修实训场景的三维展示，也能作为整机建模过程中的核心部件参考，帮助结构设计人员快速完成动力舱的布局校核。

　　在设计思路上，这个活塞的结构完全遵循量产汽油机活塞的设计逻辑：顶部采用适配燃烧室形状的凹面结构，能够配合气缸盖形成合理的燃烧室挤气面积，优化混合气的流动与燃烧效率，减少爆震倾向；头部环带设置了多道环槽，对应不同功能的活塞环安装需求，环槽的宽度与深度按照常规汽油机活塞环的通用尺寸设计，能够匹配标准规格的活塞环配件；活塞销座位于活塞裙部的指定位置，销孔的轴线与活塞轴线垂直相交，且按照受力需求做了局部加强处理，能够承受燃气压力传递过程中的交变载荷，避免销座位置出现应力集中导致的开裂问题；活塞整体的外形采用变椭圆设计思路，常温状态下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，在发动机工作达到热平衡状态后，活塞受热膨胀能够趋近正圆形，保证与气缸壁之间的配合间隙处于合理范围，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致活塞卡滞在气缸内。

　　从安装边界来看，活塞的外径尺寸匹配对应排量汽油机的气缸内径，安装时需要与气缸套、活塞环、活塞销、连杆小头端配合装配，活塞销孔的内径尺寸与标准活塞销外径匹配，装配时需要按照工艺要求控制活塞销与销孔、连杆小头衬套的配合间隙，同时活塞环的开口间隙、侧隙、背隙都需要符合对应机型的装配参数要求，才能保证整套运动机构的正常运行。在实际建模过程中，这类活塞模型需要重点关注几个关键位置的尺寸精度：环槽的轴向宽度与径向深度直接影响活塞环的密封效果，销孔的同轴度与位置度决定了活塞连杆组件的运动平顺性，裙部的型线设计直接关系到活塞与气缸壁的贴合状态，这些位置的参数如果出现偏差，会直接导致后续装配干涉或者运行故障。

　　对于三维建模从业者来说，这类活塞模型的构建过程能够很好地锻炼回转类零件加特征切削的建模思路，从基础的回转体轮廓搭建开始，逐步添加环槽、销孔、倒角、卸荷槽等细节特征，同时需要考虑金属零件热胀冷缩的特性对结构尺寸的影响，理解不同位置结构设计背后的工程逻辑，而不是单纯的外形复刻。在发动机整机装配的场景中，活塞组件的安装方向也有明确要求，活塞顶部的避让凹坑、销座的偏移方向都需要与连杆、曲轴的运动相位匹配，避免活塞在上止点位置与气门发生碰撞，这部分的空间校核也需要依托精准的活塞三维数模来完成，在虚拟装配环境中提前验证运动干涉情况，减少物理样机试制阶段的问题排查成本。
