工业离心鼓风机结构三维数模设计

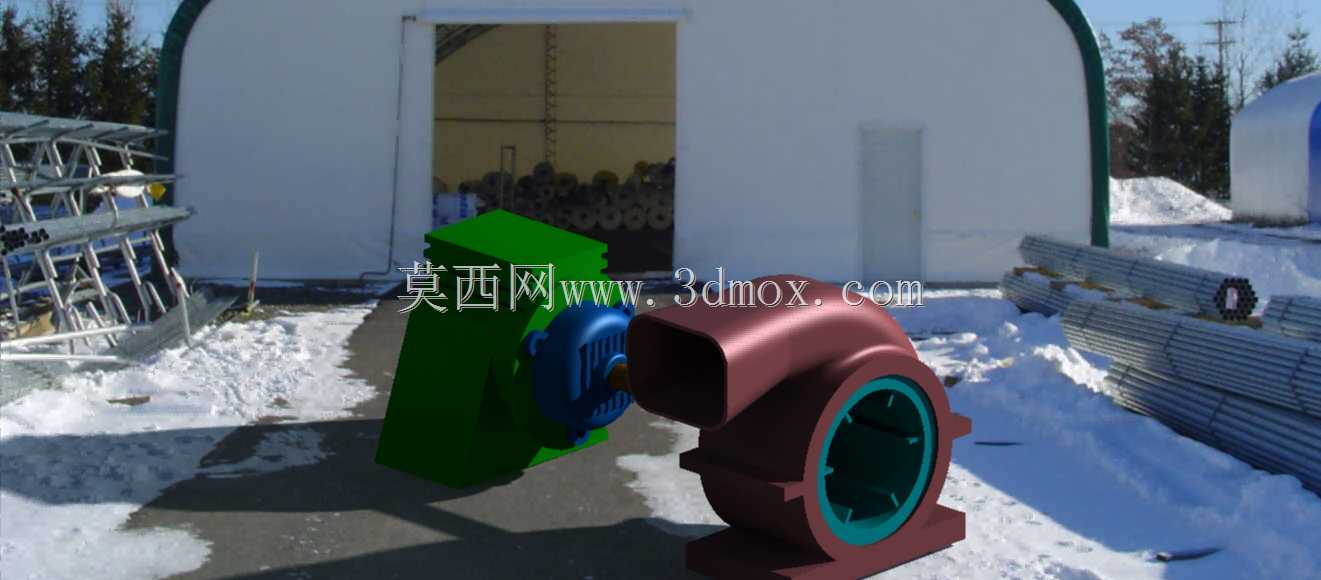

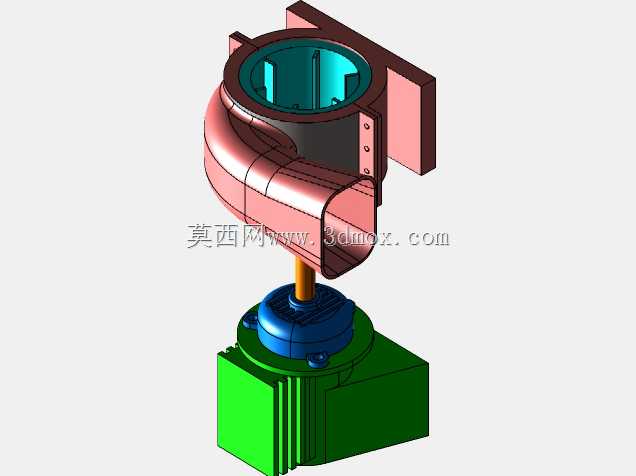

在车间通风换气、物料气力输送、燃烧设备供风、工业除尘系统引风等场景中，离心鼓风机是核心的流体动力供给部件，其结构设计的合理性直接决定整套风路系统的运行效率与稳定性。本次建模还原的离心式鼓风机，完整呈现了从动力输入端到气流输出端的全部装配关系，可直接用于风路系统布局校核、安装干涉检查以及后续的仿真分析前置准备。

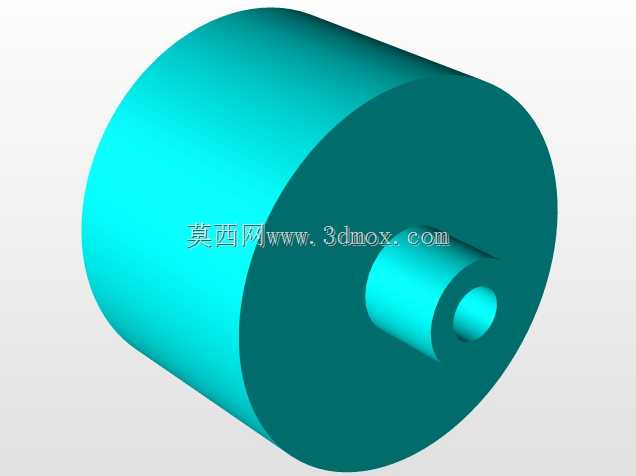

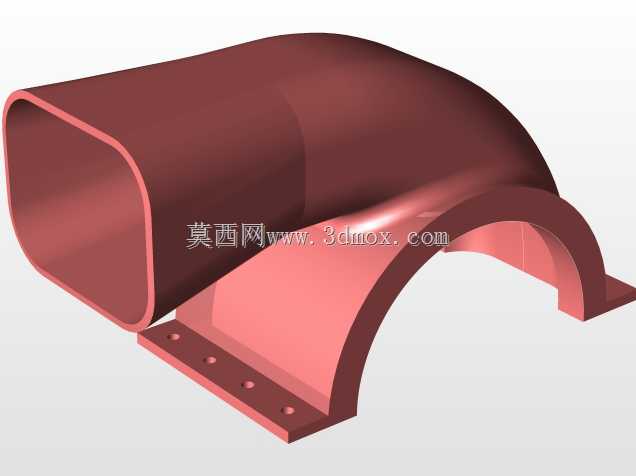

从结构组成来看，模型完整还原了叶轮组件、蜗壳流道、动力连接座、安装底座四个核心部分。其中叶轮作为核心做功部件，采用前弯式叶片搭配轮毂的组合结构，叶片沿轮毂周向均匀排布，型线经过平滑过渡处理，能够在旋转过程中对进入叶道的气流持续做功，将动力输入的机械能转化为气流的压力能与动能，引导气流沿蜗壳流道有序导出，避免叶道内出现气流紊流、回流等异常工况，降低运行过程中的气动噪声与能量损耗。蜗壳部分采用渐扩式截面设计，流道内壁光滑过渡，从叶轮出口位置开始沿周向逐步扩大过流面积，能够将叶轮甩出的高速气流逐步减速，将部分动能转化为静压能，匹配不同工况下的风压输出需求，蜗壳出口位置设置了标准法兰连接边界，可直接对接不同管径的通风管路，无需额外做结构适配。

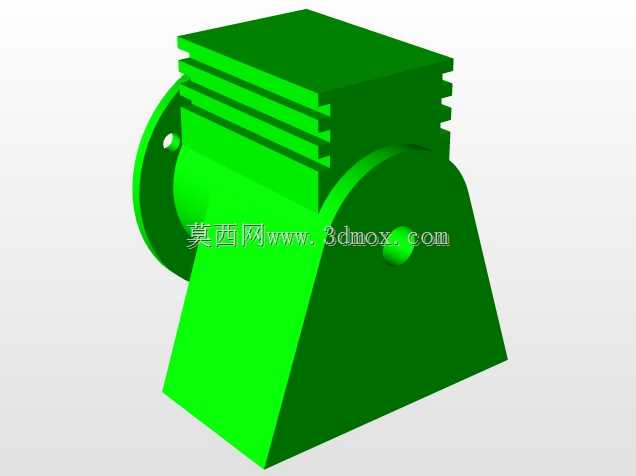

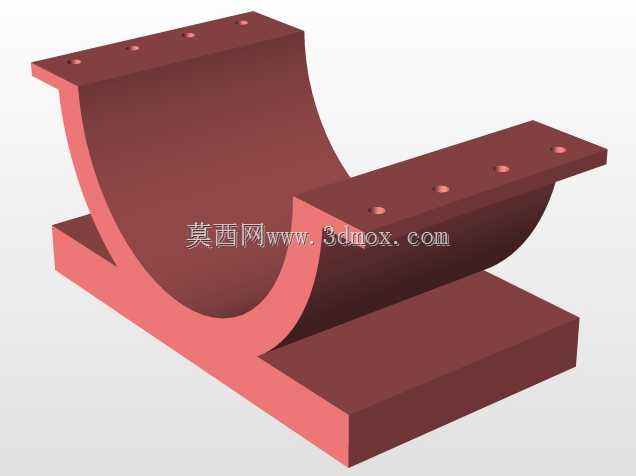

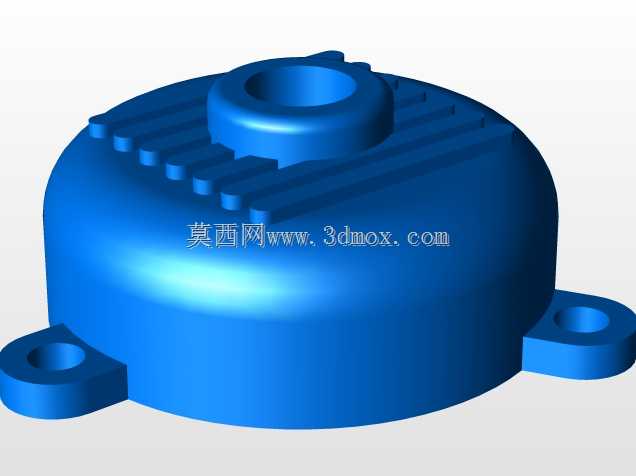

动力连接端采用直联式安装座结构，安装座与蜗壳侧端通过止口定位，保证动力输入轴与叶轮轮毂的同轴度要求，避免运行过程中出现偏心振动问题；安装座预留的连接孔位可匹配常规Y系列异步电机的输出端安装尺寸，动力传递路径短，传动效率损失小，日常维护时拆卸便捷。底部的安装底座采用一体化铸造结构设计，设置了多组加强筋提升整体刚性，底座上的长条形安装孔可适配不同规格的地脚螺栓固定，允许安装时根据现场基础情况做小范围的位置调整，降低现场安装的对位难度。

从安装边界尺寸来看，模型整体沿气流出口方向的长度、垂直方向的安装高度、宽度方向的占位均按照常规工业中小型鼓风机的实际尺寸等比例还原，蜗壳中心高度与常规工业管路架设高度匹配，安装时无需额外搭建过高的支撑台架；叶轮与蜗壳内壁之间预留了均匀的间隙，既避免运行过程中叶轮与蜗壳发生刮蹭，又能尽可能减少间隙处的气流泄漏，提升容积效率。

在实际选型应用中，这类鼓风机可适配厂房全面通风、焊接工位烟尘排除、粮食输送风源、小型锅炉鼓风、污水处理曝气等多种工况，建模过程中对各部件的装配公差做了合理预留，比如叶轮与轴的配合采用过渡配合公差带，蜗壳与连接座的结合面预留了密封件安装槽位，可填充密封胶或者加装密封垫避免风压泄漏。模型的各部件均做了独立的实体拆分，可直接导出用于工程图绘制、零件加工工艺编制，也可导入流体仿真软件中做内部流场分析，优化叶片型线与蜗壳流道参数，针对特定工况调整风压、风量输出特性。

不同于简易的外观示意模型，本次建模还原了所有影响安装与性能的细节结构，比如叶轮轮毂处的键槽结构、连接座上的轴承位预留、底座上的接地螺栓孔位、蜗壳外壁的加强筋布局，这些细节都是实际生产安装过程中必须考量的结构要素，能够帮助结构设计人员快速完成风路系统的整体布局，减少重复建模的工作量，也可作为设备运维人员的结构拆解参考资料，直观了解设备内部的部件组成与装配关系。在进行产线布局设计时，可直接将该模型导入装配环境中，核对与周边管路、电控柜、其他生产设备的安全距离，提前规避安装空间不足、管路走向弯折过多等问题，缩短项目的设计迭代周期。
