货舱用圆柱式晨标结构设计

　　在货舱配套构件的设计体系中，这类圆柱式晨标属于舱内辅助定位与标识类的核心小构件，日常应用场景集中在货运船舶、封闭式货运车厢以及航空货舱的内部点位标识环节，主要作用是在货物堆码、舱内设备巡检过程中，为作业人员提供明确的点位参照，避免货物堆放遮挡关键操作位，同时也能在舱内光线不足的环境下，通过自身规整的外形轮廓形成视觉参照，降低作业误碰周边管路、阀件的概率。从实际使用需求出发，这类构件的设计首先要考虑舱内复杂的安装环境，货舱内部常年存在湿度波动、货物剐蹭的情况，因此整体采用一体化圆柱式结构，没有多余的外凸棱角，一方面能减少货物搬运过程中剐蹭勾挂包装带、缆绳的风险，另一方面圆柱曲面的抗冲击性能更好，即便被零散货物磕碰，也不会出现棱角断裂脱落的问题，避免脱落的碎屑掉入舱内精密机构引发故障。

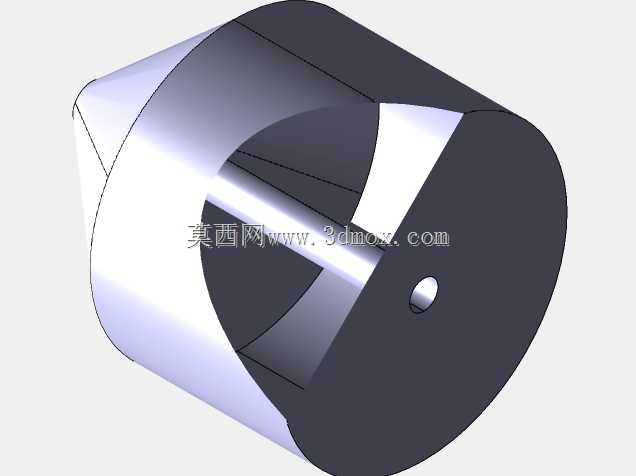

　　设计过程中，首先确定的是主体的圆柱轮廓尺寸，整体外径参考舱内现有安装基座的通用孔径，不需要额外定制转接法兰就能直接适配多数货舱内壁的预留安装位，安装时仅需要将构件端面的中心定位孔对准基座上的定位销，再通过端面周边的紧固点完成固定即可，安装边界控制在圆柱外径向外延伸不超过十毫米的范围内，不会占用过多舱内有效载货空间，适配多数窄小的舱内间隙安装需求。构件中部的斜向开槽结构是功能实现的核心，这个开槽并非随意设置，其角度经过实际作业场景的反复验证，当作业人员在货舱通道内移动时，无论从通道正向还是侧向观察，都能通过开槽形成的明暗差快速识别到构件位置，不需要额外粘贴反光标识也能具备基础的识别效果，同时开槽的深度控制在主体壁厚的三分之一处，不会破坏整体结构的强度，即便受到侧向的挤压载荷，也不会出现开槽处开裂的问题。

　　构件端面中心的小孔是定位基准孔，加工时以这个孔为基准完成外圆、斜槽的所有机加工工序，能保证整体的形位公差控制在合理范围内，安装时这个孔也能和基座上的定位销紧密配合，避免长期受舱内振动影响出现构件偏转、移位的问题，保证标识点位的长期准确性。从结构强度的角度考虑，整体采用等壁厚设计，除了斜槽和中心定位孔之外没有其他多余的减重孔，一方面能降低加工复杂度，减少机加工工序的成本，另一方面实心感的结构在受到货物撞击时能更好地分散冲击力，不会因为局部壁厚过薄出现凹陷变形。

　　实际选型过程中，这类构件不需要搭配额外的附属配件，直接替换原有老旧的标识块即可，安装完成后不需要日常频繁维护，表面做常规的防锈处理就能适应货舱内的高湿、多尘环境，长期使用也不会出现标识模糊、结构松动的问题。在三维建模过程中，首先以中心定位孔的轴线为全局基准，先绘制主体圆柱的外轮廓草图，拉伸得到主体基础形态，再通过基准面偏移确定斜槽的切割角度，保证斜槽的两个平面平行度符合安装后的视觉识别要求，最后对所有锐边做小圆角处理，避免加工和安装过程中出现锐边割手的问题，建模过程中所有尺寸都参考实际舱内安装的边界条件，没有冗余的结构特征，导出的模型可以直接用于机加工的编程参考，也能用于货舱整体布局的装配仿真，验证安装后是否会和周边的货物固定机构、消防管路产生干涉。
