纺织机械用超喂组件结构设计

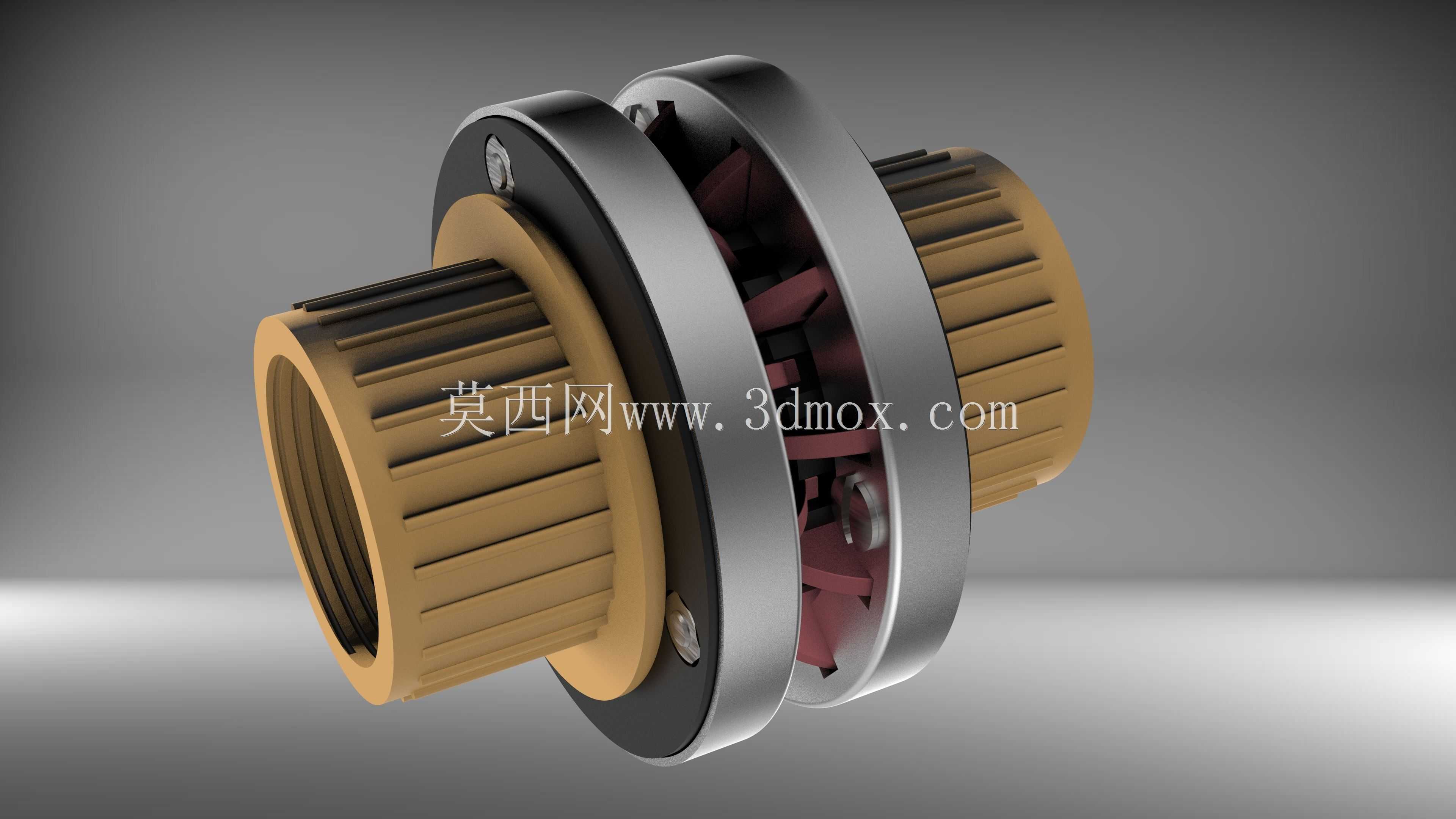

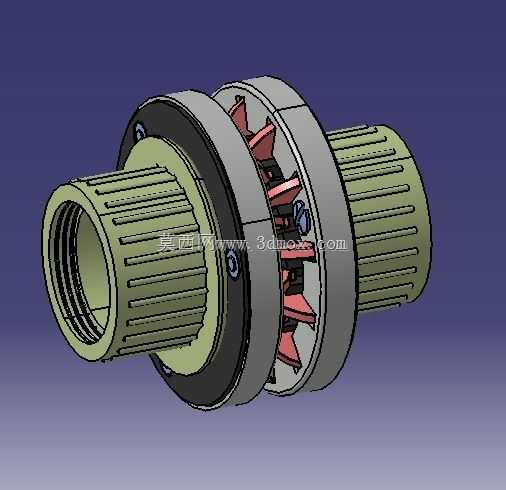

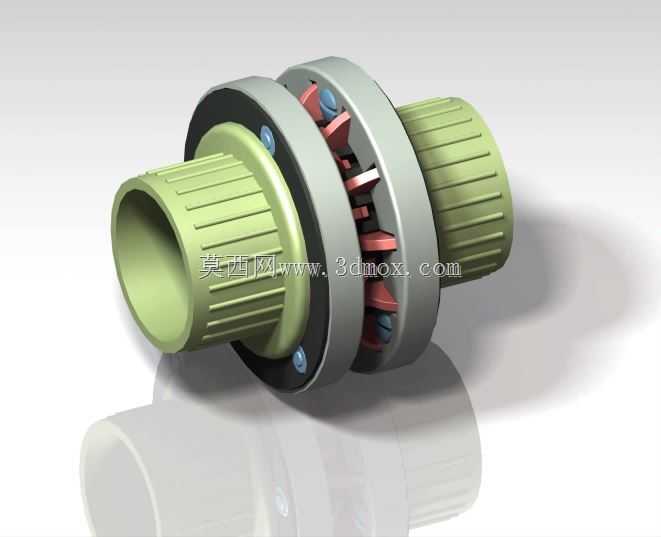

　　在纺织织造的生产环节中，经纱张力的稳定控制直接决定坯布的成品克重、纬密均匀度以及经向缩率指标，超喂组件作为张力调控的核心执行部件，常集成在送经机构、阀块控制单元的输出端，承担着动态补偿纱线送料量、抵消织造过程中张力波动的作用。不同于常规的刚性传动部件，这款超喂组件采用内外嵌套的组合式结构，外层设置带防滑齿纹的握持轮体，轮体表面做等距分布的轴向齿槽，齿槽深度控制在1.2mm左右，能够在握持纱线时增大接触摩擦力，避免高速送料过程中出现纱线打滑、送料量偏差的问题，轮体选用耐磨改性工程塑料材质，兼顾轻量化与长期运转的耐磨性能，减少对纱线表面的磨损，避免织造过程中出现毛羽、断纱的瑕疵。

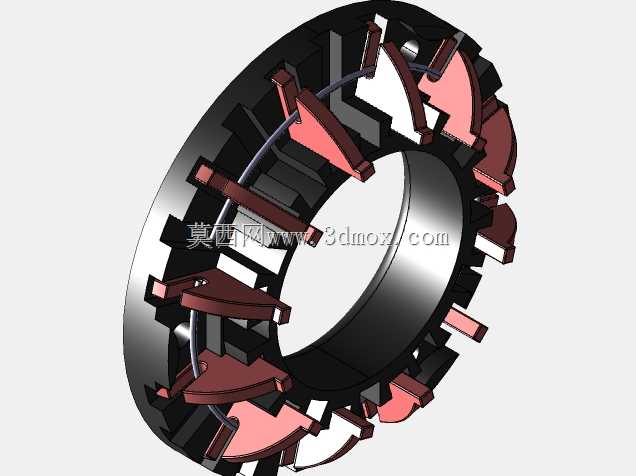

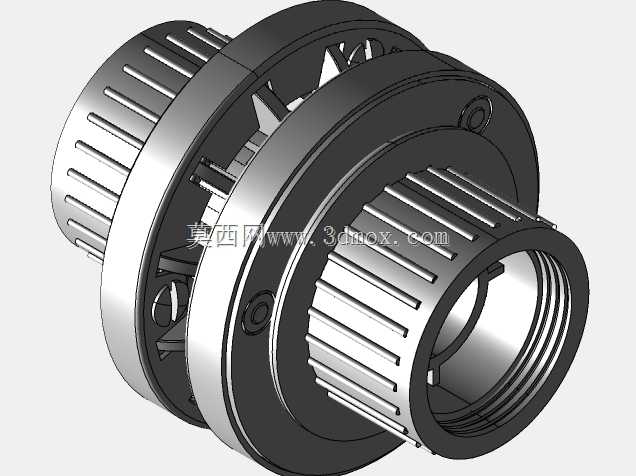

　　组件中部设置对称分布的金属限位环，限位环采用不锈钢材质加工，表面做抛光处理，两个限位环之间预留3.5mm的安装间隙，内部嵌装弹性张紧叶片，叶片沿圆周方向均匀排布，共设置8片，每片叶片的倾斜角度经过反复调校，能够在轮体转动时根据输入的气压或机械推力动态调整开合度，进而改变对纱线的握持压力，实现送料量的精准微调。从安装边界来看，组件整体为同轴回转结构，总长度控制在68mm，最大外径为42mm，两端的轮体内径设置标准内螺纹接口，可直接与送经机构的输出轴、阀块的导气端口对接，安装时无需额外定制转接法兰，能够适配多数主流剑杆织机、喷气织机的送经系统安装位，轴向安装公差允许±0.2mm的偏差，降低现场安装调试的对位难度。

　　设计过程中重点考量了高速运转下的动平衡性能，所有回转部件的同轴度公差控制在0.02mm以内，金属限位环与塑料轮体的配合采用过盈压装加定位销固定的方式，避免长期高速运转出现部件松脱、偏心震动的问题，内部张紧叶片与轮体的接触位置设置自润滑衬套，无需定期加注润滑脂即可满足长期运转的耐磨需求，减少设备日常维护的工作量。在实际应用场景中，当织机启动、换纬或者织造不同克重的织物时，超喂组件能够根据前端阀块传输的控制信号快速调整送料速度，当检测到经纱张力过大时，组件会主动提高送料速度，适当多送出一定长度的纱线，避免经纱被拉断；当张力偏小时则降低送料速度，保证经纱保持稳定的张紧状态，最终实现经纱回缩量可控、纬密稳定上升、织物克重偏差控制在±2%以内的效果，尤其在加工高支高密织物、弹性纤维织物时，这款组件的张力调控优势更为明显，能够有效减少经向收缩导致的布面褶皱、纬斜等质量问题。

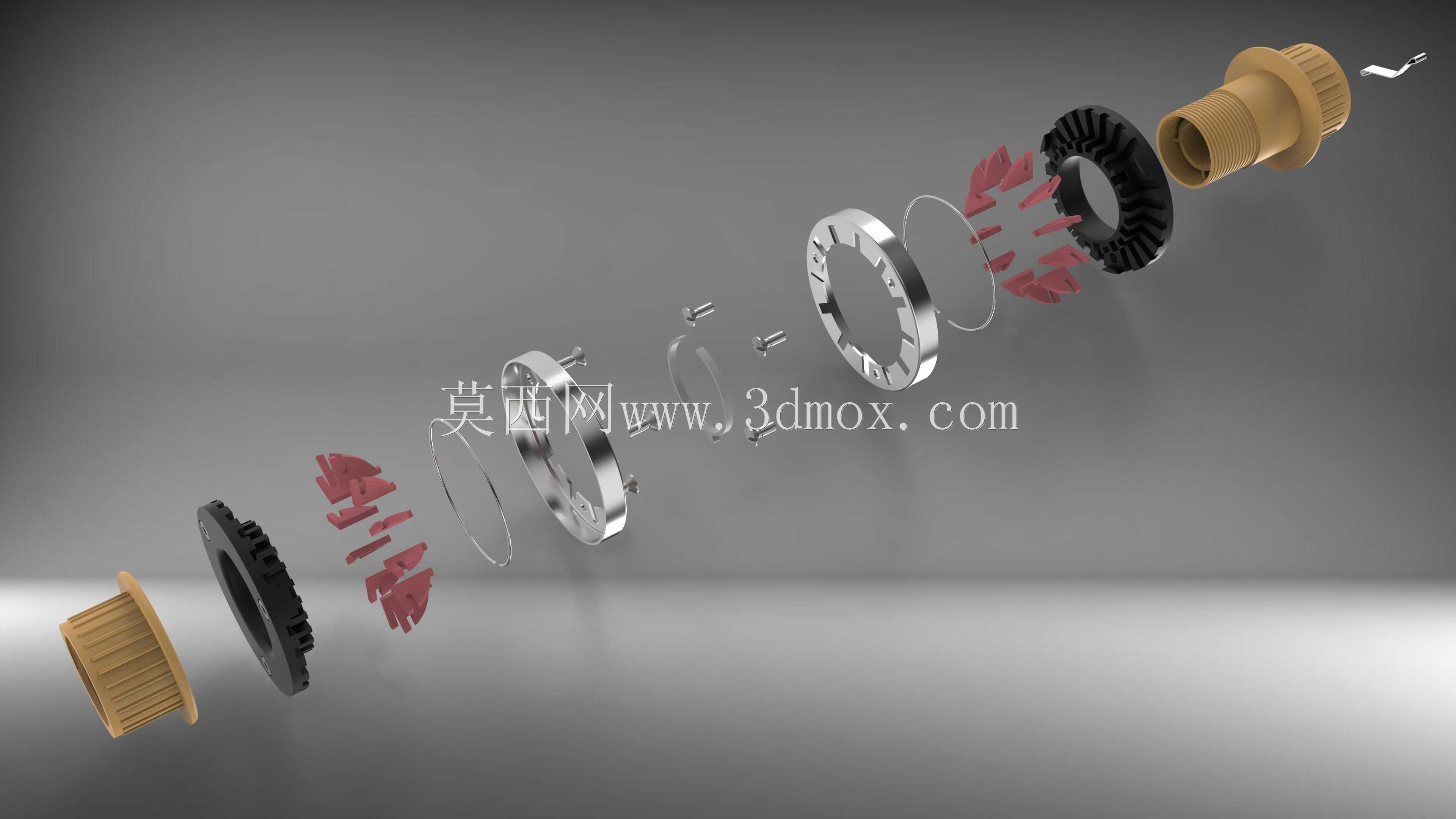

　　组件的结构拆分设计也兼顾了后期维护的便利性，外层轮体、中部限位环、内部张紧叶片均可单独拆卸更换，当某一部件出现磨损时无需整体更换整个组件，能够降低设备的备件维护成本，各部件的配合公差经过优化，拆卸后重新装配不会影响整体的动平衡精度，现场维修人员无需专用工装即可完成部件更换作业。
