金属过渡式USB接口防护外壳结构

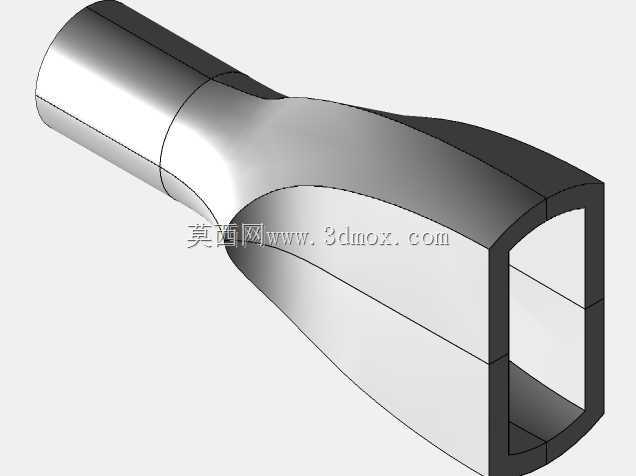

　　从结构设计上看，外壳采用一端方腔、一端圆柱过渡的变径结构，方腔端完全匹配标准USB公头的外部轮廓，安装时可以直接套在USB接头外侧，内壁预留0.1mm的配合间隙，既不会因为过紧导致装配困难，也不会因为间隙过大出现晃动松脱，圆柱端则是用来固定线缆外皮，设计时特意做了内收的圆弧过渡，没有尖锐的棱角，避免线缆在频繁弯折时被切口割破绝缘层，相比常见的直筒式塑料外壳，这种变径结构能把线缆弯折时的应力分散到整个过渡段，而不是集中在线缆和接头的连接位置，实际测试中反复弯折180度的寿命能提升三倍以上。这款USB接口防护外壳，主要面向工业现场数据传输接口的防护需求设计，在车间工控设备数据导出、调试接口外接、移动检测设备数据连接这类场景中，常规USB接口直接裸露在外，很容易因为频繁插拔造成接口松动，或是被车间内的切削液飞溅、金属粉尘侵入导致接触不良，甚至在设备移位、线缆拉扯时直接扯坏主板上的接口焊盘，这类小故障往往会导致整台工控设备停机排查，耽误生产节拍。

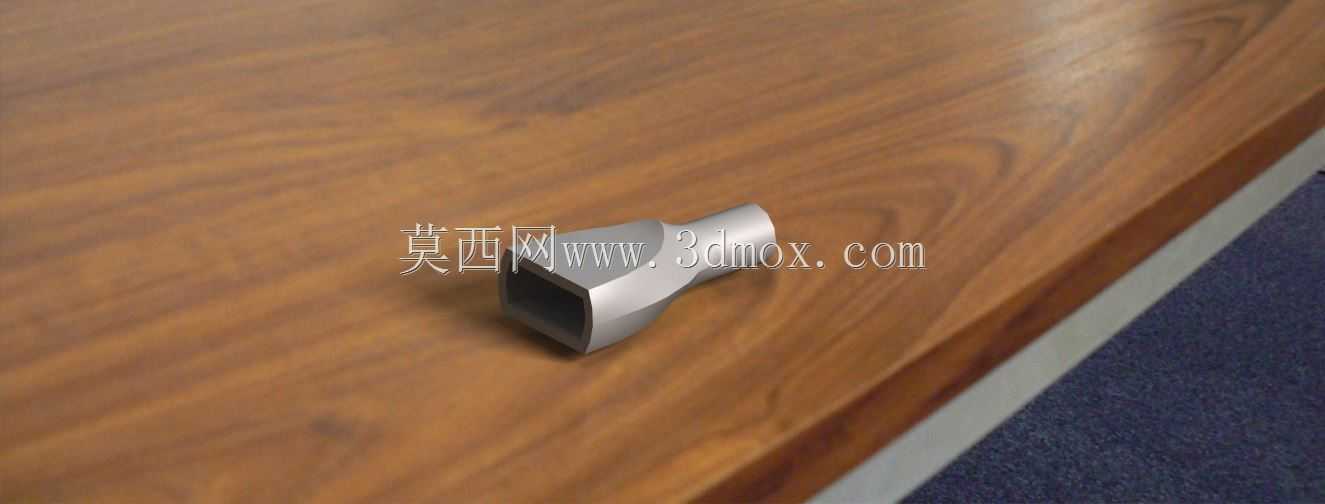

　　材质选择上采用金属一体成型，表面做哑光磨砂处理，既不会像塑料外壳那样在低温环境下变脆开裂，也能起到一定的电磁屏蔽作用，在车间有变频器、伺服电机这类强电磁干扰的环境里，能减少外界杂波对USB数据传输的影响，避免出现数据传输中断、丢包的情况。安装边界方面，方腔端的外部尺寸控制在12mm×8mm，比标准USB接头的外形大1mm，不会和设备面板上密集布置的相邻接口产生干涉，哪怕是相邻两个USB接口间距只有15mm的工控机面板，也能顺利插接，不会出现插了一个外壳就挡住旁边接口的问题；圆柱端的外径是8mm，和常见的USB线缆外径匹配，装配时可以在圆柱端内壁涂少量固定胶，和线缆外皮粘接牢固，拉扯线缆的时候拉力会直接作用在金属外壳上，不会传递到内部的接线焊点上，从根源上避免扯断线芯的问题。

　　设计过程中特意规避了常见外壳的设计缺陷，比如很多外壳为了装配方便会做对开式的卡扣结构，在频繁插拔的时候卡扣很容易松脱，这款外壳采用整体式的腔体结构，装配时从线缆端穿入后顶到USB接头的定位台阶，再通过尾端的压接环和线缆固定，没有外露的卡扣或者拼接缝，粉尘和液体很难渗入内部，防护等级可以达到IP54，完全能满足一般工业现场的使用要求。实际使用中，这类外壳不仅可以用在工控设备的外接数据线上，也可以用在工业相机、扫码枪这类需要频繁移动插拔的外设连接线上，很多现场的调试人员都遇到过扫码枪的USB线因为来回拉扯，用不到两个月就出现接触不良的问题，换上这种金属外壳之后，线缆接头位置的故障率能下降八成以上。

　　另外在细节处理上，外壳的插接端边缘做了0.2mm的倒角，插拔的时候不会刮伤设备USB接口的金属镀层，长期使用也不会因为镀层磨损导致接口氧化接触不良，过渡段的曲面做了顺滑处理，没有突兀的台阶，手持插拔的时候手感更舒适，也不会因为棱角锋利划伤操作人员的手部。从结构强度来看，金属材质的外壳抗挤压能力远强于普通塑料外壳，哪怕不小心被工具砸到、被设备边角碰到，也不会出现开裂变形的情况，能很好地保护内部的USB接头，不需要频繁更换数据线，降低现场的耗材成本。
