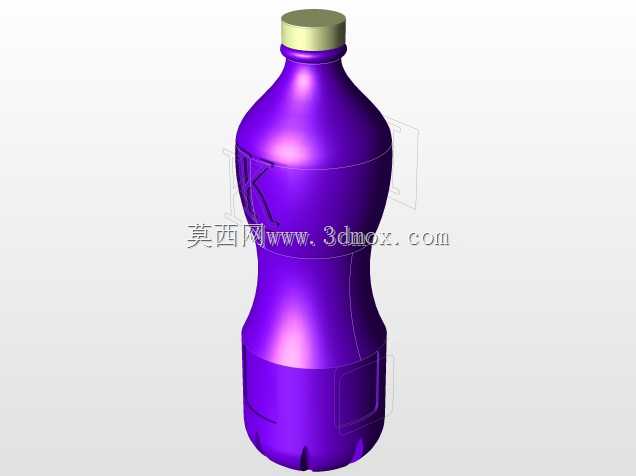

带瓶盖收腰式塑料饮用瓶结构设计

　　日常快消品包装领域里，塑料饮用瓶是流通量极大的中空吹塑制品，这款收腰造型的瓶体设计，首先要兼顾灌装生产线的适配性、终端握持的人机体验、运输堆叠的结构强度，以及吹塑成型的工艺可行性，不能只追求外观造型忽略量产落地的实际问题。先从使用场景倒推设计逻辑，这类瓶型主要适配常温饮用水、低糖茶饮等不含气饮品的灌装，在高速灌装线上，瓶体需要能顺利通过风道输送、卡瓶定位、旋盖压合、贴标喷码等多个工位，所以瓶身的轮廓不能有过大的外凸异形结构，避免输送过程中卡滞，同时底部的花瓣式支撑结构，要保证在灌装后满瓶状态下，站立平稳不倾斜，在堆叠码垛时，上层瓶底能和下层瓶盖形成稳定的嵌套定位，不会出现滑垛塌箱的问题。

　　瓶身中部的收腰设计，不是单纯的造型装饰，首先是优化握持手感，成年人单手握持时，虎口和四指刚好贴合收腰处的曲面弧度，即使瓶身外壁凝结冷凝水，也能减少打滑脱手的概率；其次收腰结构相当于在瓶身中部增加了一圈环形加强筋，能提升瓶体的径向抗挤压能力，在运输过程中受到侧向堆压时，不容易出现不可逆的瘪瓶变形，比直筒型瓶身的抗侧压性能提升约两成，同时还能减少瓶身中部的PET原料用量，在保证结构强度的前提下实现轻量化降本。

　　瓶口部分采用标准的PCO1881瓶口规格，这是行业通用的碳酸、水饮瓶口标准，能适配市面上绝大多数的灌装旋盖头，以及常规的28mm口径塑料防盗瓶盖，不需要单独开制专用的瓶盖模具，瓶盖和瓶口之间通过螺纹旋合，瓶口顶端的密封环能和瓶盖内塞形成过盈配合，保证密封性能，避免饮品渗漏，瓶盖侧面的防滑竖纹，能提升消费者旋开瓶盖时的摩擦力，即使手上有汗也能顺利开启。瓶身下部的方形凹槽结构，一方面是作为贴标时的定位基准，套标或贴标过程中，光电传感器能通过这个凹槽识别瓶身位置，保证标签粘贴位置统一，不会出现标签歪斜、高低错位的问题；另一方面这个凹槽也能提升瓶身下部的结构刚度，满瓶灌装后瓶内存在轻微负压，下部的凹槽结构能分散应力，避免瓶底向内凹陷导致站立不稳。

　　从吹塑工艺角度看，整个瓶体的壁厚分布经过针对性设计，瓶口部分因为要和瓶盖配合螺纹，壁厚相对较厚，保证螺纹的成型精度和连接强度；瓶身主体部分壁厚均匀，控制在0.25-0.3mm之间，既保证吹塑过程中型坯拉伸均匀，不会出现局部过薄导致的穿孔、强度不足问题，也不会因为壁厚过大造成原料浪费；底部的支撑脚位置壁厚适当加厚，避免站立时因为应力集中出现底部开裂。安装边界方面，这款瓶体的最大外径位于瓶身上部的圆弧过渡处，收腰处的直径比最大外径小18mm左右，整体高度适配常规的500ml饮品灌装线的瓶托尺寸，不需要对现有灌装设备的卡瓶板、导瓶栏栅进行改造就能直接上线生产，瓶身的曲面过渡全部采用大圆角设计，没有尖锐的棱角，一方面避免吹塑成型时出现应力集中导致的瓶身开裂，另一方面也能避免消费者握持时被棱角硌手，提升使用体验。在运输环节，这款瓶型的轮廓尺寸能完美适配常规的PE收缩膜包装和纸箱包装，每箱12瓶或24瓶排列时，瓶身之间的贴合度好，不会出现过大的包装间隙，能提升仓储和运输的空间利用率，减少物流成本。另外瓶身的曲面设计也预留了足够的标签粘贴区域，不管是采用套标还是不干胶贴标，标签都能和瓶身曲面完全贴合，不会出现标签起皱、翘边的问题，保证终端陈列的外观效果。
