传动用镂空辐条式圆形带轮结构设计

做机械传动结构设计时，这类辐条式带轮的选型和建模，往往是传动系统设计里容易被忽略但直接影响整机运行稳定性的环节。不同于实心轮盘结构，这种采用五处椭圆镂空辐条的设计，首先要平衡的就是转动惯量与结构刚性的矛盾——在轻工输送、小型自动化设备的动力传递场景中，带轮自身重量过大会增加伺服电机的启动负载，尤其是频繁正反转的工位，多余的转动惯量会直接拉高电机选型的功率冗余，造成不必要的成本浪费；但如果辐条开孔过大、截面设计不合理，高速运转时的轮盘形变又会导致皮带跳齿、传动比失准，长期运行还会出现辐条根部应力集中引发的疲劳断裂。

从实际应用场景来看，这类带轮多用于中低载荷的同步带传动工位，比如小型包装线的物料输送辊驱动、电子组装设备的工位平移传动、3D打印设备的轴系传动，这些场景对传动件的自重、动平衡精度有较高要求，不需要承受重载冲击，但对运转平顺性、长期运行的无故障周期有明确要求。设计时首先确定的是轮缘的截面尺寸，要匹配对应型号同步带的齿形参数，轮缘的挡边高度要保证皮带在运转偏移量范围内不会脱轮，挡边的倒角要做R0.5以上的圆弧过渡，避免长期运转切割皮带侧边造成皮带过早磨损。

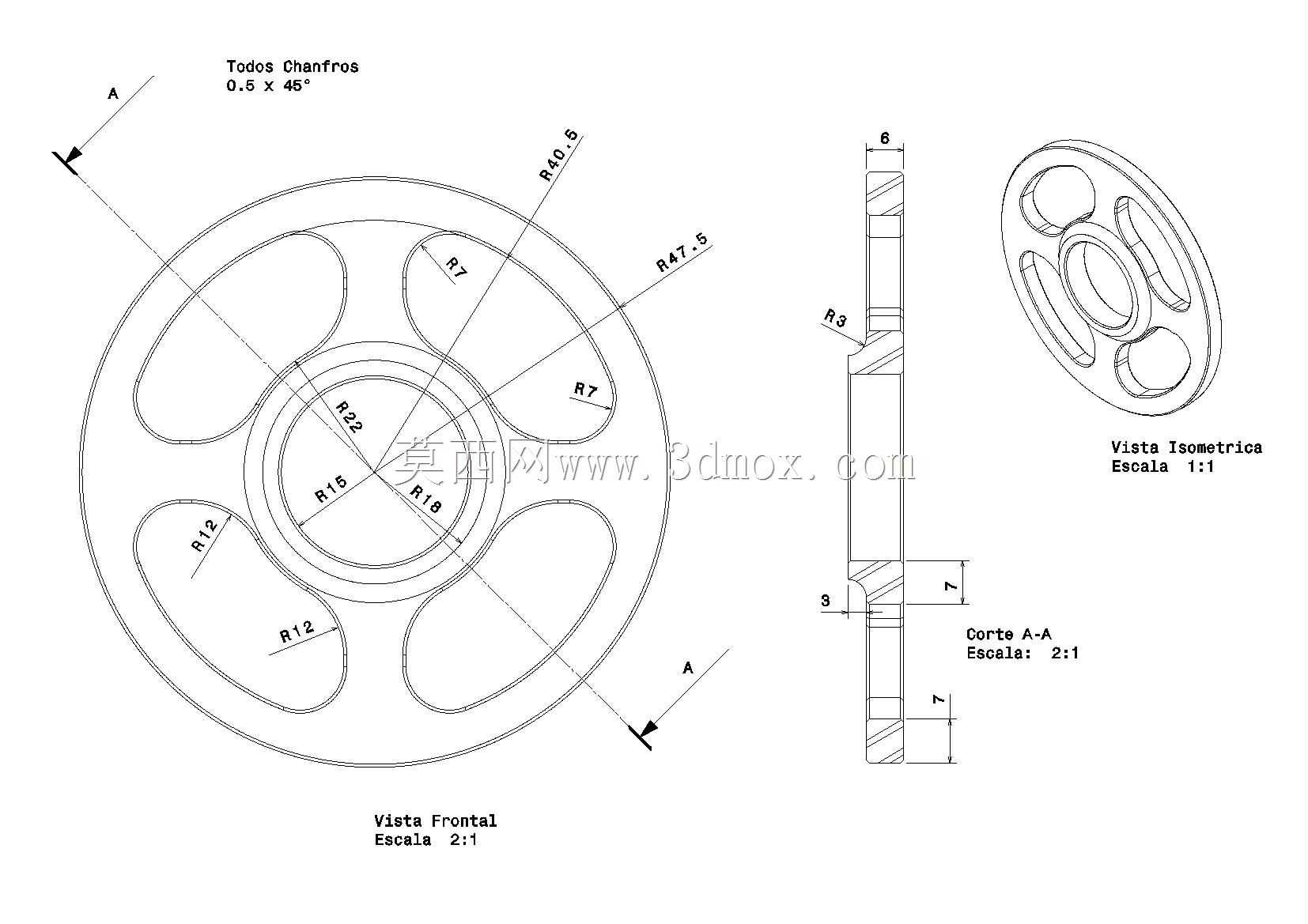

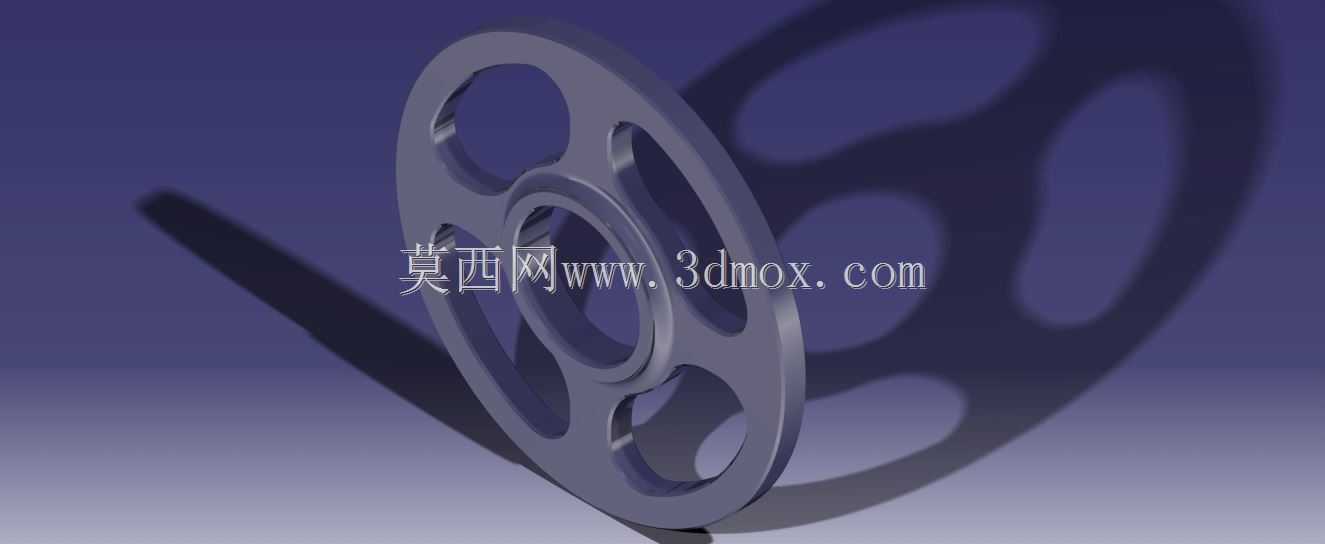

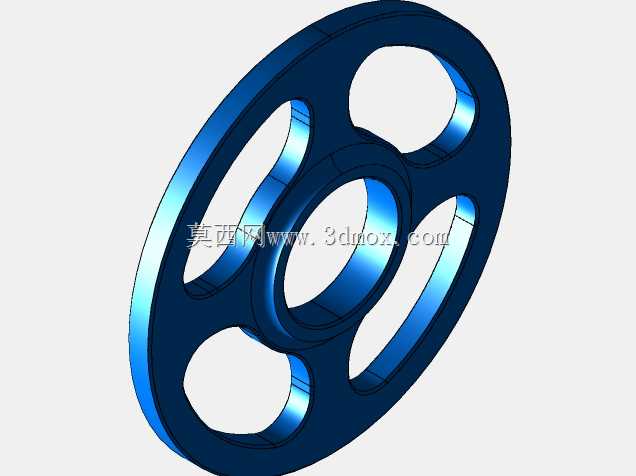

辐条的设计思路是顺着轮盘受力的传力路径走的，五个镂空孔沿圆周均布，每个孔的轮廓都是平滑的椭圆曲线，没有直角拐点，从根源上减少应力集中点——很多新手做这类轻量化轮盘时喜欢开直边的方孔或者圆孔，孔边的应力集中系数会比平滑曲线孔高30%以上，在交变载荷下很容易从孔边萌生裂纹。辐条的截面厚度是从轮毂处向轮缘处逐渐过渡的，轮毂位置因为要和轴配合传递扭矩，受力最大，所以辐条在轮毂侧的截面更厚，到轮缘位置逐渐收薄，既保证了扭矩传递的刚性，又最大化去除了非受力区域的多余材料，实际测算下来，相比同尺寸的实心轮盘，这种结构的重量能降低42%左右，转动惯量能降低近一半，同时有限元校核下，额定扭矩下的最大形变不到0.02mm，完全满足中低载荷传动的精度要求。

安装边界的设计上，轮毂中心的轴孔公差要根据配合等级选择，普通传动场景选H7公差即可，如果是高精度定位的传动工位，轴孔要做H6公差并增加键槽或者顶丝孔，顶丝孔的位置要避开辐条的镂空区域，保证顶丝锁紧时轮毂有足够的壁厚承受锁紧力，不会出现轮毂变形。轮盘的端面跳动要控制在0.05mm以内，径向跳动控制在0.03mm以内，做动平衡校正时，因为是五辐条对称结构，去重位置可以选在辐条的非受力侧面，不会影响整体结构强度。另外要注意的是，这类镂空结构的带轮在加工时，如果采用机加工方式，要注意镂空位置的走刀路径，避免薄壁位置出现振刀纹，如果是采用注塑或者压铸成型，要保证辐条位置的壁厚均匀，避免成型时出现缩痕影响动平衡精度。

很多工程师在选型时容易陷入“越厚重越可靠”的误区，实际上在合适的应用场景下，这种经过拓扑优化的辐条式带轮，不仅能降低设备的整体重量、减少电机负载，还能因为自身转动惯量小，提升传动系统的响应速度，在频繁启停的工位上，传动的定位精度反而比厚重的实心轮盘更好。设计建模时要特别注意各个过渡位置的圆角处理，所有的棱边都要做倒钝处理，不仅是为了减少应力集中，也能避免装配时划伤操作人员、割伤传动皮带。另外轮缘的表面粗糙度要控制在Ra1.6-Ra3.2之间，太粗糙会加速皮带磨损，太光滑又会降低传动的摩擦力，容易出现打滑丢转的问题。
