阀块配套库存支架带滑轮组件结构

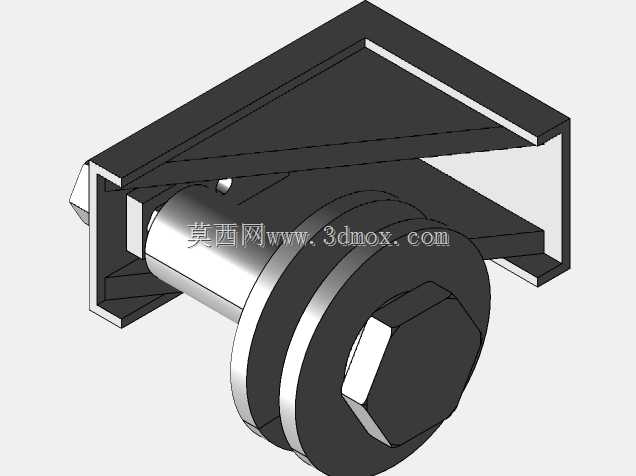

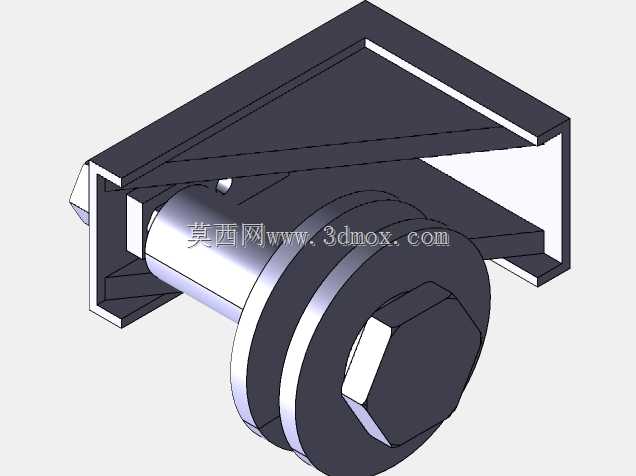

　　在流体控制类阀组的安装布局场景里，这类带滑轮结构的支架组件常被用于阀块的侧装支撑与管线导向环节，不少集成式阀岛在设备机架内排布时，受限于安装空间的纵深尺寸，需要借助这类带滑动导向的支架完成阀块的抽拉式检修布局，日常维护时无需拆解周边密集的液压或气动管线，只需松开侧边锁止件就能顺着滑轮的导向轨迹将阀块整体拉出操作位，大幅压缩停机检修的操作时长。从结构功能来看，该组件采用L型折弯支撑主体作为承载基体，折弯边做了等厚度的加强翻边处理，避免长期承载阀块重量出现翼缘下挠变形，翻边的折弯内R角匹配常规冷轧钢板的冲压折弯工艺参数，不会出现应力集中导致的开裂隐患。

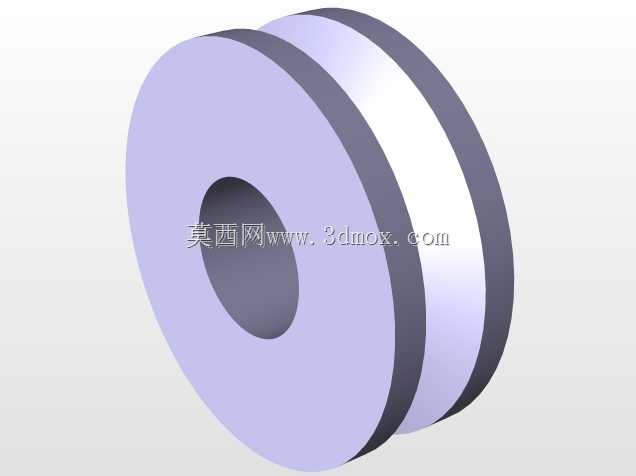

　　滑轮部分采用轴销式装配结构，轴销一端带六角头限位，另一端与支架侧板的安装孔做间隙配合，装配后轴销不会随滑轮转动出现周向窜动，滑轮外圈做了圆弧过渡的导向面，与设备机架内预设的C型滑槽轨道匹配时，不会出现卡滞或啃轨的问题，滑动过程的接触应力均匀分布在滑轮轮面，长期往复滑动也不会出现局部磨损凹陷。设计阶段首先要匹配对应阀块的安装孔位边界，支架的水平承载面预留的安装孔间距要适配标准阀块的底部安装螺孔规格，垂直安装边的孔位则要对应机架侧梁的安装点位，确保整体装配后阀块的重心落在滑轮支撑的受力中心线上，避免抽拉过程出现偏载倾覆。

　　滑轮的轴销直径选型要结合阀块的整体重量做剪切强度校核，常规应用场景下选用45号钢调质处理的轴销即可满足承载需求，滑轮本体可选用聚甲醛或尼龙材质降低滑动噪音，也可根据重载场景选用钢质轮面搭配轴承的结构提升承载上限。安装边界方面，支架的整体外轮廓宽度要比对应滑槽的内槽宽窄2-3mm，预留装配调整的间隙，滑轮突出支架侧面的高度要匹配滑槽的深度尺寸，确保装配后支架的垂直边与滑槽侧壁保留1mm左右的滑动间隙，不会出现运动干涉。水平承载面的平面度公差控制在0.1mm以内，保证阀块安装后与支架面完全贴合，不会出现局部悬空导致的阀块壳体受力变形。

　　这类结构除了应用在阀块的抽拉安装场景，也可拓展用于小型电控箱、气动处理三联件等设备部件的侧装抽拉结构，只需要调整支架承载面的尺寸与滑轮的承载参数即可适配不同的安装需求，结构的通用性较强，零件加工工艺成熟，折弯、冲压、车削工序都可采用常规机加工设备完成，不需要特殊的定制工装，批量生产的成本可控。实际装配过程中，要注意轴销与支架侧板的装配紧度，过盈量控制在0.02mm以内，既保证轴销不会松脱，也不会导致侧板出现装配变形，滑轮与轴销之间的配合间隙控制在0.05-0.1mm之间，保证滑轮转动灵活无卡滞，装配完成后要手动滑动测试全程的阻力均匀性，确认无局部卡顿、异响问题后再进行阀块的挂载安装。
