阀类设备用交叉式轴承支撑构件

在工业流体控制的阀组集成系统里，这类交叉轴承支撑构件是阀块执行端联动结构的核心承载零件，主要应用在需要多轴铰接传动的仪表阀门、工业管路控制阀块的执行机构安装位，承担两根呈空间交叉布置的铰接轴的定位、承载与转动支撑作用，避免阀杆联动过程中出现径向窜动、偏载卡滞的问题。从实际使用场景来看，这类支撑件多安装在阀组的安装基板上，底部的两个带安装沉孔的支脚直接贴合阀块的安装基准面，通过紧固件完成刚性固定，为上部的交叉铰接轴系提供稳定的安装基准，保障阀门执行件在开关调节过程中，传动路径的同轴度与位置精度始终处于设计允许的公差范围内。

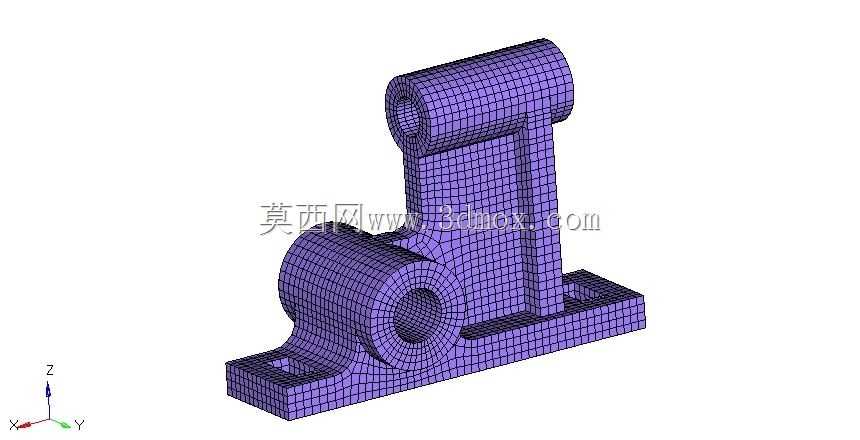

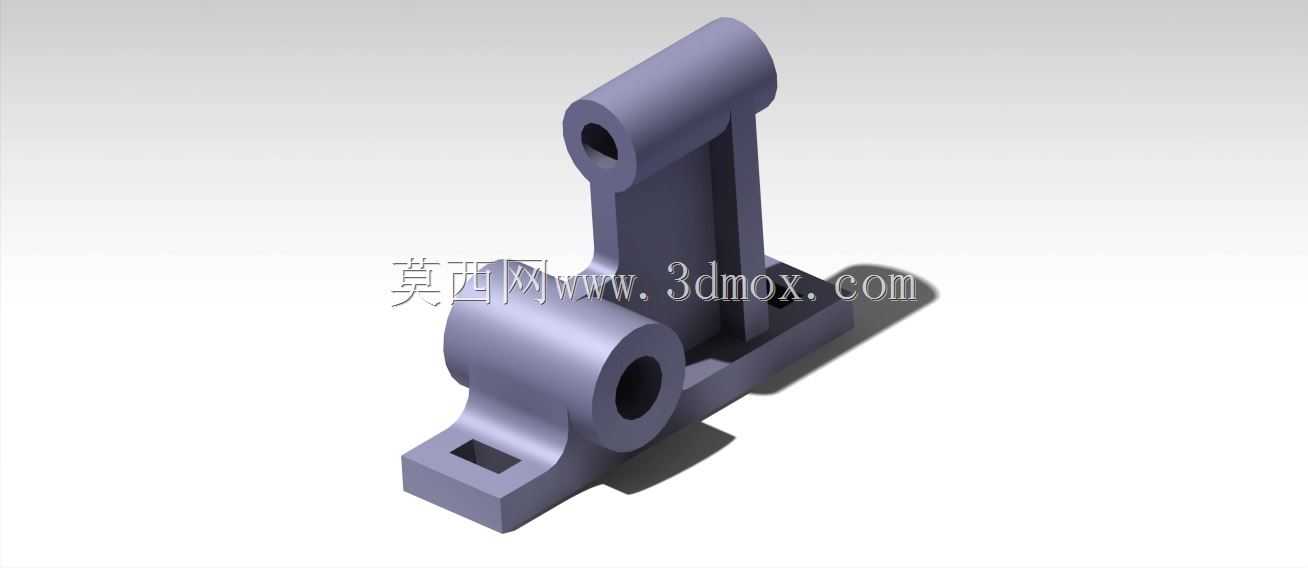

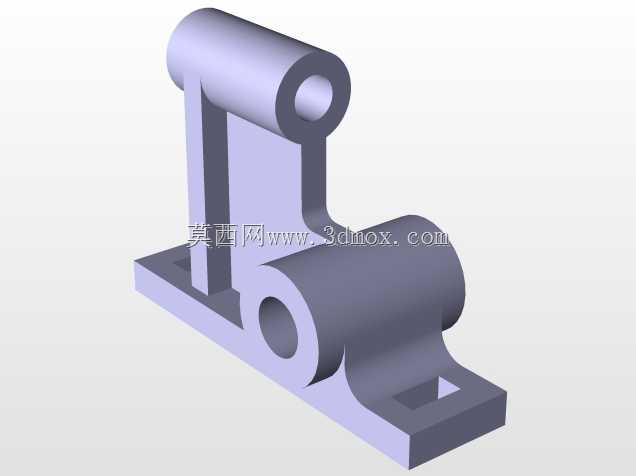

从结构功能特性来看，该构件采用一体化铸造成型后做机加工的工艺路线，主体为立式支撑臂加底部安装法兰的结构形式，上部的横向铰接孔与下部的斜向铰接孔呈空间交叉布置，两个孔的轴线夹角匹配阀组执行机构的传动角度设计，孔内壁预留了轴承安装的配合公差，可直接装入标准微型滚动轴承或者滑动轴套，降低铰接转动过程中的摩擦阻力。底部安装支脚的沉孔设计，能够让紧固件安装后头部不突出安装平面，避免与阀块上的其他管路、元件产生干涉，支脚与立式支撑臂之间设置了三角形加强筋结构，抵消铰接轴传递过来的侧向弯矩，避免长期受交变载荷出现支撑臂变形、孔位偏移的问题。

设计这类支撑构件时，首先要匹配阀块的安装边界尺寸，底部两个安装支脚的孔距需要严格对应阀块安装面的预留螺纹孔位置，安装面的平面度公差控制在0.02mm以内，保障安装后支撑件不会出现倾斜。两个交叉轴承孔的轴线位置度公差需要控制在0.015mm范围内，轴线夹角的角度公差不超过±0.1°，避免装入轴承后出现轴系卡滞、转动阻力过大的问题。孔的内径尺寸按照所选轴承的外圈配合公差设计，采用基轴制过渡配合，既保障轴承安装后不会出现外圈转动打滑，也方便后期维护时的轴承拆卸更换。支撑臂的壁厚设计需要结合阀组执行机构的最大输出扭矩做强度校核，在满足载荷要求的前提下尽可能去除非承载区域的材料，降低构件整体重量，同时避免壁厚突变导致的铸造应力集中问题。

从安装边界来看，该支撑构件的整体高度需要匹配阀组执行端的运动行程，避免上部铰接的传动件在转动过程中与支撑臂本体或者阀块上的其他元件发生碰撞，下部铰接孔的中心高度需要匹配阀杆的伸出高度，保障传动连杆安装后处于水平受力状态，减少额外的侧向分力。构件的整体宽度控制在安装位的预留空间范围内，侧面与相邻阀组元件的间隙不小于5mm，给安装操作、后期维护留出足够的操作空间。两个轴承孔的端面都预留了轴承挡圈的安装槽位，装入轴承后可以用孔用挡圈完成轴向定位，避免轴承在工作过程中出现轴向窜动，影响传动精度。在实际工况中，这类支撑件长期处于有轻微振动的管路工作环境中，因此安装面的粗糙度要求达到Ra1.6，保障安装后与阀块基准面的贴合度，紧固件安装时需要加装防松垫圈，避免长期振动导致紧固件松动，引发支撑件位置偏移。
