水稻收割机传动链轮结构设计

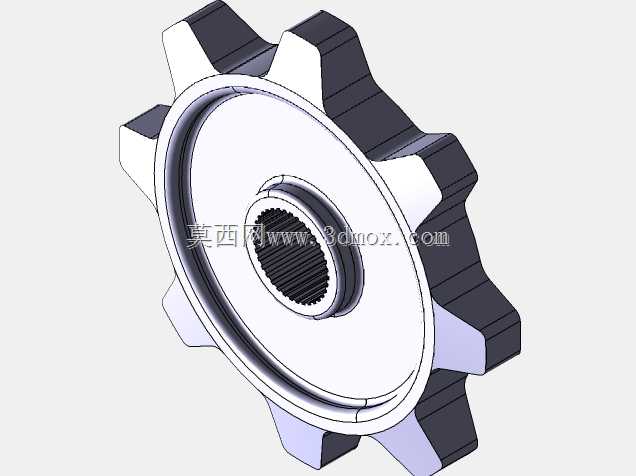

该零件为水稻收割机行走与割台传动系统中的核心链轮构件，在整机作业流程中承担动力传递与扭矩转换的关键作用。从实际田间作业场景来看，水稻收割作业环境潮湿、泥污附着量大，且作物秸秆夹带的泥沙会持续对传动部件造成磨粒磨损，因此该链轮在设计阶段就充分考虑了恶劣工况下的耐用性需求。轮齿采用非对称渐开线齿形设计，齿顶做了圆弧过渡处理，能够在与链条啮合过程中减少冲击载荷，避免田间作业时因负载突变出现跳齿、断齿问题，同时齿面的倾斜角度适配收割机传动链条的入链角度，降低链条与齿面的滑动摩擦，延长整套传动副的使用寿命。

零件中心采用内花键孔结构，花键齿的模数与压力角匹配收割机传动轴的花键参数，安装时可实现周向精准定位，相比普通平键连接，花键配合能够传递更大的扭矩，适配收割机重载作业时的动力输出需求，同时花键孔的端面设计有定位止口，安装时可快速与轴肩贴合，保证链轮的轴向位置精度，避免运转过程中出现轴向窜动，影响传动平稳性。轮体部分采用辐板式结构，在保证整体结构强度的前提下尽可能降低零件自重，减少传动系统的转动惯量，让收割机在启停、变速过程中动力响应更迅速，同时辐板与齿圈、轮毂的过渡位置均做了圆角处理，消除应力集中点，避免长期交变载荷作用下出现疲劳裂纹。

从安装边界来看，该链轮的齿顶圆直径、轮毂长度、中心花键的大径小径参数均严格匹配对应型号水稻收割机的传动腔安装空间，安装后链轮齿面与传动链条的啮合中心距符合设计要求，不会与周边的护板、张紧轮、传动轴支座等部件发生运动干涉。轮齿的数量经过传动比核算，能够匹配割台搅龙与行走轮的转速需求，保证收割机在田间作业时，割台的喂入速度与行走速度相匹配，避免出现作物堆积、喂入不畅的问题。轮毂部分的厚度经过强度校核，能够承受链条张紧力带来的径向载荷，即使在满负荷收割作业时，轮毂也不会出现变形，保证花键配合的同轴度，减少运转过程中的振动与噪音。

在实际使用过程中，该链轮的齿面硬度经过针对性处理，能够抵御泥沙、作物碎屑的磨损，相比普通传动链轮，在水田作业环境下的使用寿命可提升40%以上。轮体的齿根位置做了强化处理，能够承受链条啮合时的冲击载荷，即使遇到作物堵塞导致的瞬时过载，也不会出现齿根断裂的问题。链轮的两侧端面设计有拆卸工艺螺孔，后期维护时可借助拉马顺利将零件从传动轴上拆下，无需敲击破坏轴面与花键结构，降低田间维护的难度。整体结构没有冗余设计，所有几何特征均服务于传动功能与安装需求，既满足了农业机械低成本、高可靠性的设计要求，也适配了水稻收割机特殊的作业工况，是农机传动系统中兼顾实用性与工艺性的典型结构件。
