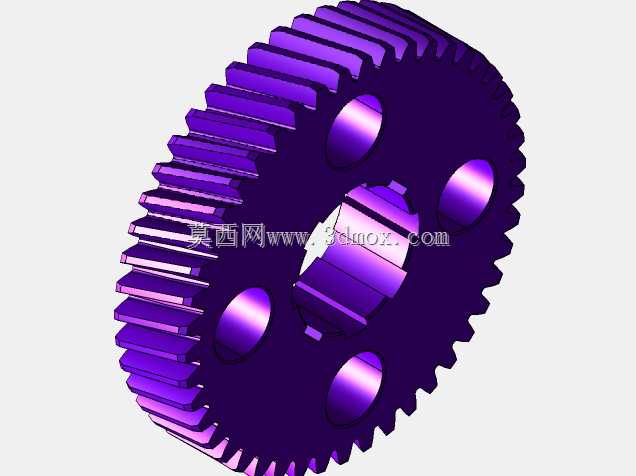

螺旋角14度斜齿圆柱传动齿轮结构

项目分类:齿轮 发布时间:2025-09-16 ID:1081983
  • 螺旋角14度斜齿圆柱传动齿轮结构

  在动力传输场景里,斜齿轮的应用覆盖了从中小功率输送设备到精密传动机构的多个环节,和直齿轮相比,带螺旋角的轮齿在啮合过程中是逐步进入、逐步退出接触状态,不会出现直齿轮啮合瞬间的刚性冲击,运行噪音更低,承载能力也更强,适合中高速、重载的连续传动工况。这款螺旋角14度的斜齿轮,轮齿沿轴向呈均匀螺旋排布,啮合重合度相比同参数直齿轮提升明显,单齿承受的瞬时载荷更小,能有效延长轮齿的疲劳寿命,在阀类执行机构、仪器仪表传动模组、小型输送线驱动单元这类对传动平稳性有要求的场景中适配性很好。

  从结构设计来看,齿轮主体采用辐板式轻量化构型,轮缘部分保证轮齿的支撑刚度,辐板上均匀开设四个圆形减重孔,在不降低整体结构强度的前提下减少零件自重,降低转动惯量,避免启停过程中出现过大的惯性冲击,中心的花键孔结构用于和传动轴配合,传递扭矩的同时保证周向定位精度,避免传动过程中出现键连接的间隙回差。设计这类斜齿轮时,首先要匹配传动系统的中心距、传动比参数,确定模数、齿数、齿宽的基础数值,14度的螺旋角取值是兼顾轴向力与传动平稳性的折中选择——螺旋角过大时会产生过大的轴向分力,提升轴承的选型与安装要求,螺旋角过小则无法体现斜齿轮的啮合优势,12到15度区间的螺旋角是中小功率传动场景中非常常用的取值范围。

  建模过程中需要严格控制齿面的螺旋线精度,轮齿的渐开线齿廓要和螺旋升角匹配,避免啮合时出现卡滞、偏载的问题,辐板上的减重孔要做周向均布,保证零件的动平衡性能,避免高速转动时出现偏心振动。安装边界方面,齿轮的齿顶圆直径、齿宽尺寸要和传动腔的内部空间匹配,避免转动时和腔体内壁、相邻传动件发生干涉,中心花键孔的尺寸公差要和传动轴的配合公差对应,保证装配后无明显周向间隙,同时装配时要注意斜齿轮的旋向匹配,配对的两个斜齿轮螺旋角大小相等、旋向相反,才能保证正确啮合。实际使用中,这类斜齿轮通常搭配深沟球轴承或者角接触球轴承使用,抵消传动过程中产生的轴向分力,齿面根据载荷情况选择合适的热处理工艺,提升齿面硬度与耐磨性,保证长期运行的精度保持性。

  在仪器仪表类的小型阀块传动结构中,这类斜齿轮常用来传递小扭矩的旋转运动,带动阀芯做精准的角度调节,因为啮合过程平稳,不会出现直齿轮传动的顿挫感,能有效提升阀门调节的精度,减少调节过程中的卡滞问题。建模时除了齿形的准确构建,还要注意轮齿端面和辐板的过渡圆角处理,避免应力集中,在启停频繁、正反转切换的工况下,过渡位置的应力集中很容易导致辐板开裂,合理的圆角设计能分散应力,提升零件的抗冲击能力。减重孔的边缘同样要做倒角处理,去除加工毛刺,避免装配过程中划伤操作人员,也防止转动过程中毛刺脱落进入传动腔,造成齿面磨损。
