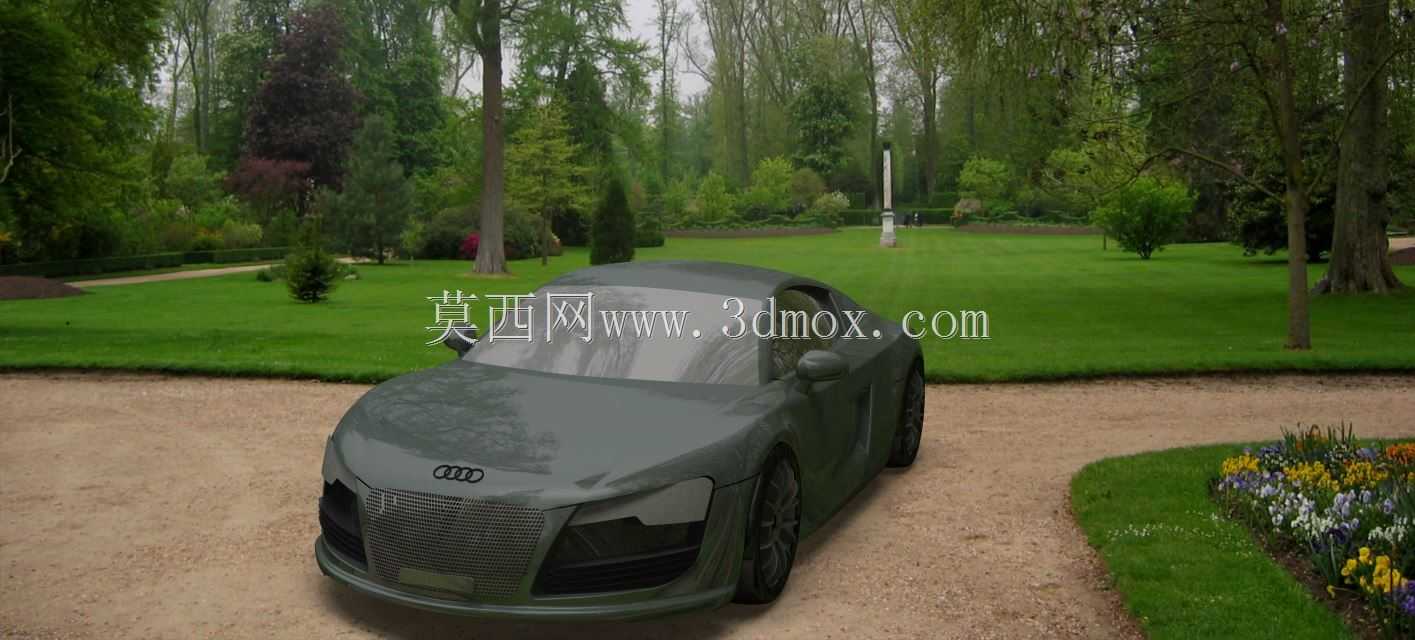

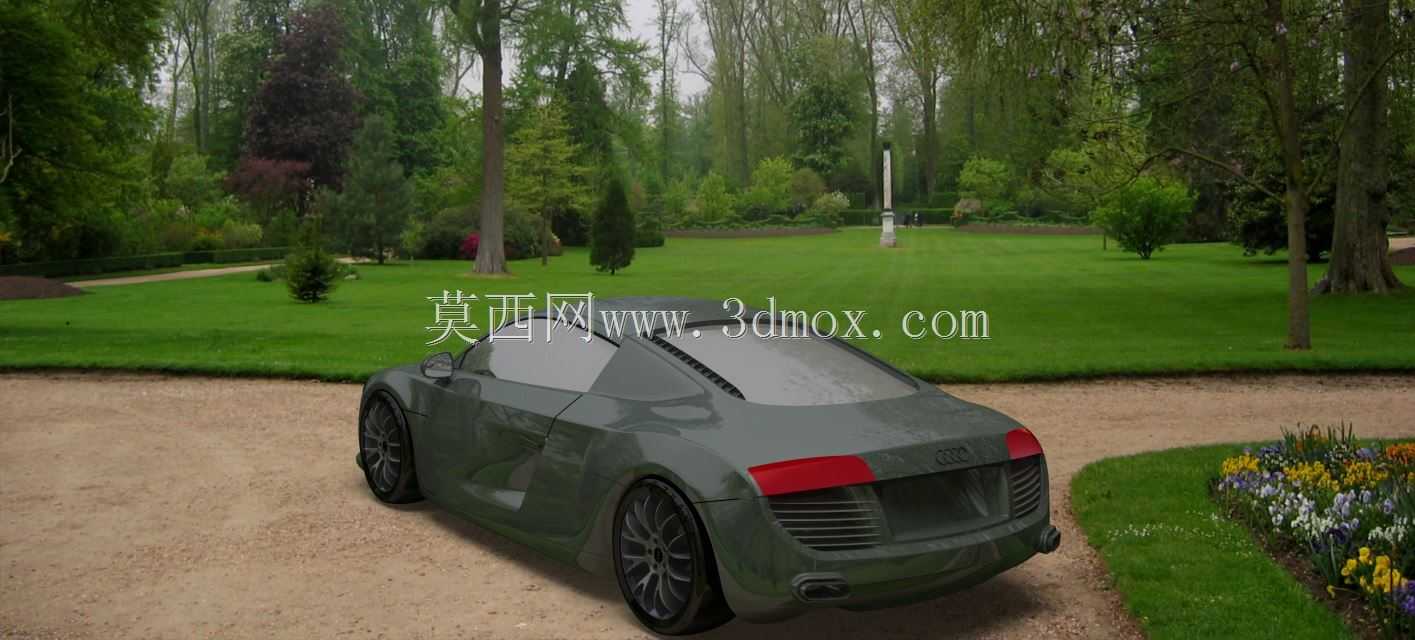

奥迪R8双门跑车曲面外观结构设计

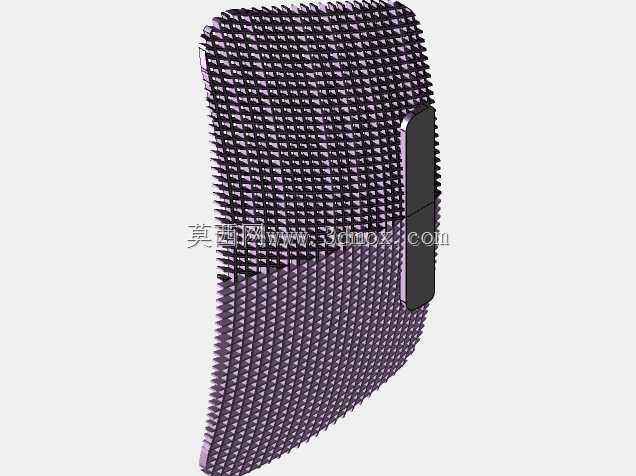

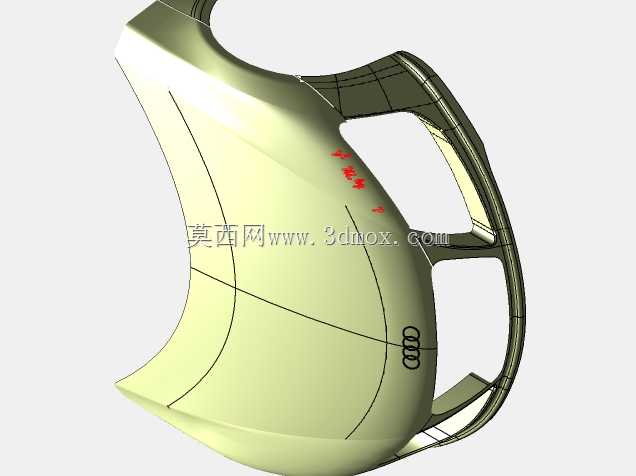

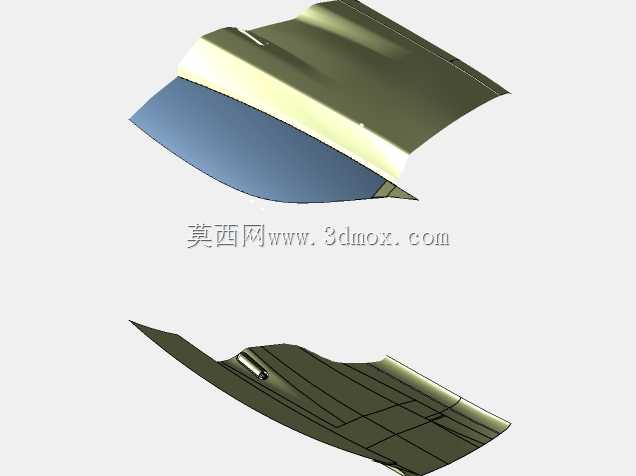

　　这款双门运动跑车的曲面建模成果，可覆盖造型评审、空气动力学仿真前置验证、改装结构适配、展陈教具制作等多个工程场景，在整车正向开发流程中，外曲面数据是衔接造型创意与工程结构落地的核心载体，所有型面的曲率连续性、分缝边界预留、安装面匹配度，都会直接影响后续模具开发、零部件装配的最终精度。从实际使用维度看，该车型定位高性能公路运动座驾，外曲面的设计首先要兼顾高速行驶下的空气下压力需求与风阻控制，前脸大尺寸进气格栅的曲面弧度，不仅要匹配品牌家族化设计语言，还要为散热器、中冷器预留足够的进风通量，同时引导气流绕过前轮拱减少紊流产生；侧裙的内凹曲面衔接车门下沿与底盘侧护板，可梳理车侧气流降低底盘升力，车顶的溜背弧线从A柱顶端平滑过渡到车尾扰流结构，在不增加额外尾翼风阻的前提下，优化车尾气流分离点，提升高速行驶的稳定性。

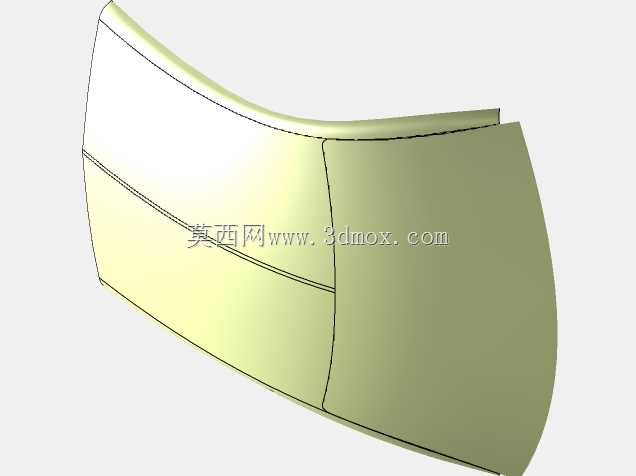

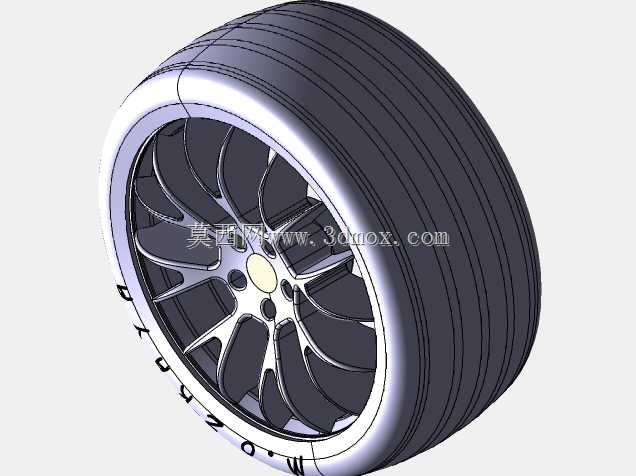

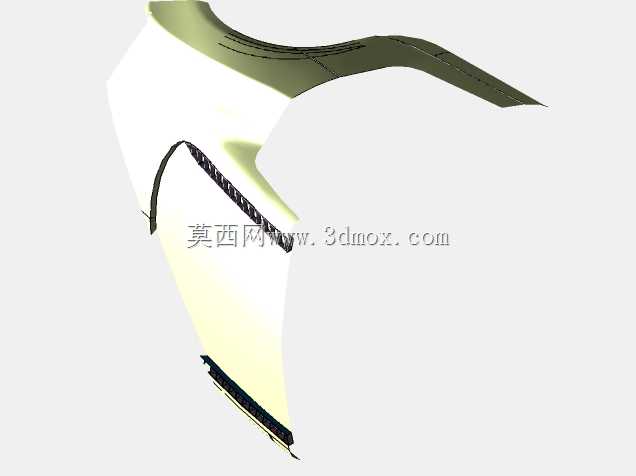

　　设计过程中，所有外覆盖件的曲面都严格遵循G2曲率连续要求，避免出现光影褶皱，这不仅是外观质感的需求，更是冲压工艺可行性的基础——如果曲面曲率突变超过板材成型极限，后续冲压环节会出现开裂、起皱等缺陷，需要反复调整型面的拔模角度，确保所有外覆盖件的冲压方向无负角，同时预留0.3-0.5mm的涂装公差，匹配焊装工位的夹具定位基准。车身的安装边界设计上，前保险杠与翼子板的分缝位置预留了5mm的装配调整间隙，曲面过渡处做了R3的圆角处理，既避免装配干涉，也能降低日常使用中边角磕碰掉漆的概率；车门与侧围的匹配边界，沿着车身特征线走向布置，把分缝隐藏在光影转折处，兼顾装配工艺性与外观整体性；轮拱的曲面弧度适配19寸运动轮毂的转向跳动边界，预留了足够的轮胎跳动空间，即使在满载压缩、极限转向的工况下，轮胎也不会与轮拱内衬发生剐蹭。

　　前脸大灯区域的内凹曲面，要兼顾灯罩的安装定位与清洗喷嘴的布置空间，曲面的倾斜角度经过反复调整，避免夜间行车时灯光在曲面处产生反光干扰驾驶员视线；车尾的扩散器曲面与底盘护板平滑衔接，引导车底气流快速导出，配合尾部的曲面收窄设计，进一步降低车尾真空区的拖拽阻力。在建模逻辑上，先通过搭建车身关键控制线确定整体比例，包括轴距对应的侧面水平控制线、车高方向的腰线位置、前后悬的比例控制点，再从基础四边面开始逐步构建大面，把大面的曲率调整到位后，再逐步细化格栅、进气口、门把手等局部特征，所有局部特征都要依附于基础大面的曲率走势，避免出现特征突兀破坏整体曲面流畅性的问题。后视镜的安装基座曲面与车门三角窗区域做了一体化过渡，既降低风噪，也为后视镜调节电机的走线预留了内部空间；车门把手的凹陷曲面深度控制在25mm以内，既保证开门时的手指操作空间，也不会因为凹陷过深增加风阻，同时曲面边缘做了R2的圆角，避免日常使用中划伤手部。对于改装场景而言，这套精准的外曲面数据可以直接作为宽体套件、尾翼、侧裙等改装部件的设计基准，不需要再反复扫描实车获取点云数据，大幅缩短改装部件的开发周期，所有加装部件的安装面都可以直接匹配原车曲面的曲率，保证贴合度。

　　在教学场景中，这套曲面建模案例可以帮助初学者理解A级曲面的构建逻辑，掌握从控制线到基础大面、再到局部特征细化的完整建模流程，理解曲面连续性对外观质感与工艺可行性的影响，避免出现只追求视觉效果忽略工程落地要求的设计问题。整车的外形尺寸比例严格遵循实车的工程边界，车长方向的前后比例、车宽方向的轮距对应曲面宽度、车高方向的坐姿头部空间预留，都在曲面构建时做了同步校验，不会出现外观比例失真导致后续内部结构布置无法匹配的问题，所有曲面的厚度方向都预留了外覆盖件的钣金厚度空间，为后续的结构详细设计提供可靠的基础参考。
