复古甲壳虫风格卡通轿车外观造型设计

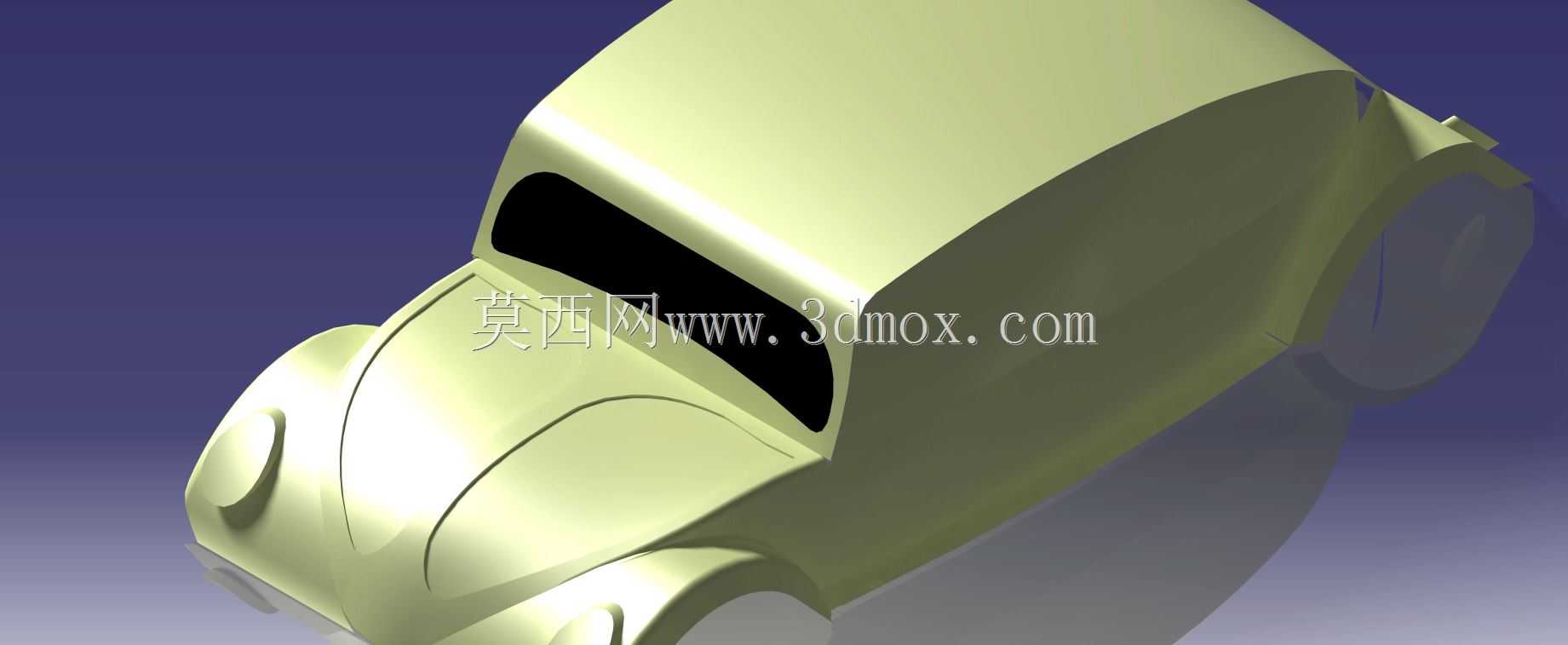

　　从结构设计逻辑来看，该造型将传统甲壳虫车型的外覆盖件特征做了提炼整合，取消了原车的保险杠、车灯凹槽、车门分缝等细节结构，仅保留了最具识别度的弧形风挡区域、突出的前轮拱曲面以及圆润的车顶线条，风挡区域采用内凹的黑色曲面模拟玻璃安装位，其边界与周边车身曲面做了相切连续处理，不会出现曲面衔接的折痕，在三维建模过程中，这类大弧面壳体需要重点控制曲面的曲率梳分布，避免出现局部凹凸、曲率突变的问题，保证渲染时的光影过渡均匀自然。本次呈现的曲面壳体造型，参考经典紧凑型乘用车的外饰轮廓做了卡通化简化处理，整体采用大曲率弧面构成乘员舱与车头的一体化过渡结构，没有做传统车型的引擎盖、翼子板分件设计，所有外表面均为G2连续的顺滑曲面，从车头最前端的圆弧顶点向后自然抬升，形成圆润饱满的乘员舱穹顶，再向后收窄衔接车尾的圆弧过渡，整个外轮廓没有尖锐棱角，所有转角处均做了大半径圆角处理，适配卡通化展示、文创周边衍生、儿童游乐设施配套等场景的造型需求。

　　在实际应用层面，该简化造型可作为汽车文化展示的微缩模型母模，也可经过壁厚抽壳处理后作为儿童玩具车的外壳结构，若用于游乐设施场景，可在现有曲面基础上预留车门开口、轮轴安装位，整体外形的宽度方向尺寸控制在适配小型双人乘坐的区间，长度方向的前后悬比例做了均等化调整，前后轮拱的突出高度一致，保证造型的卡通对称感，安装边界方面，若将该壳体作为外覆盖件使用，底部可设计一圈平直的安装法兰边，用于和底盘框架做螺栓连接，法兰边的位置隐藏在车身侧裙的最低处，不会破坏外表面的整体视觉效果。

　　从曲面构建的思路来讲，整个车身的主曲面可以通过几条关键的轮廓线放样生成，首先确定车身对称中心面上的前后轮廓控制线，从车头最前点到车顶最高点再到车尾最后点，这条控制线的曲率变化直接决定了整车的侧面视觉比例，之后再依次绘制不同截面位置的横向轮廓线，从前到后分别对应车头截面、前轮拱位置截面、乘员舱最大宽度截面、后轮拱位置截面、车尾截面，所有横向轮廓线的端点均对齐到侧面的边界控制线，放样过程中不断调整各条控制线的权重，保证曲面在各个方向的曲率变化平缓，轮拱位置的突出曲面可以通过主曲面的偏移加圆角过渡实现，不需要单独拆分曲面做拼接，减少后续曲面修补的工作量。针对不同的使用场景，该造型的细节可做灵活调整，若用于3D打印的实体展示模型，可将壳体壁厚设置为均匀的1.5-2mm，内部添加少量支撑筋即可保证结构强度，不需要额外做内部结构设计；若用于注塑生产的玩具外壳，需要在曲面内侧对应螺丝柱的位置做局部加厚，同时预留脱模斜度，所有外表面的圆角半径不小于0.5mm，避免注塑过程中出现应力集中导致的开裂问题；若用于文创类的浮雕、平面设计素材，可直接提取该模型的外轮廓线，调整线条粗细后即可用于标识、图案设计。

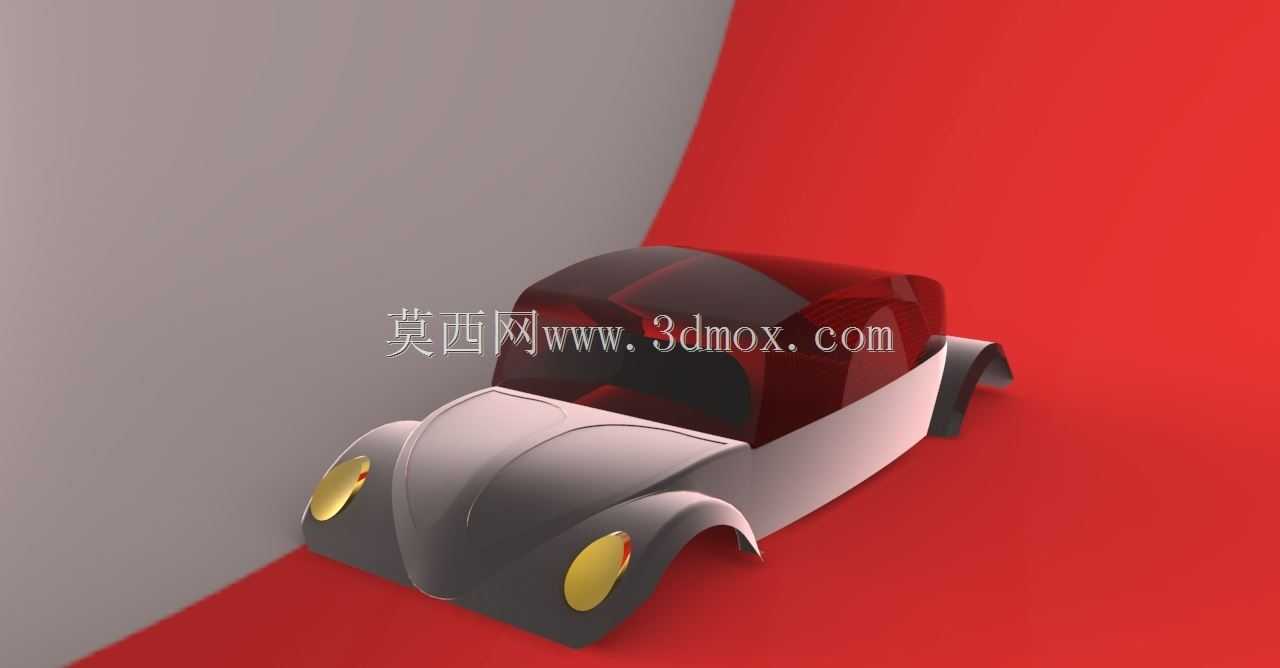

　　在尺寸适配方面，该造型的高宽比接近1:1.2，长宽比约为2.2:1，整体比例偏向圆润可爱的风格，和传统量产甲壳虫车型的低趴比例做了明显区分，更符合卡通化产品的视觉认知，轮拱的内凹深度预留了常规小型车轮的安装空间，轮心位置距离车身底部的高度可根据实际使用的车轮尺寸做上下调整，调整过程中只需要修改轮拱位置的曲面偏移量，不会破坏主车身曲面的连续性。风挡区域的倾斜角度做了适度加大处理，既保留了原车的前倾特征，也避免了角度过陡导致的曲面扭曲，风挡下沿和车头曲面的衔接位置做了内凹的圆弧过渡，模拟原车的通风盖板区域，虽然没有做细节的格栅结构，但曲面的走势完全贴合实车的结构逻辑，不会出现造型上的违和感。整个车身侧面没有设计多余的棱线，所有的造型特征都通过曲面的自然起伏来体现，这种设计一方面降低了曲面建模的难度，另一方面也让造型的整体感更强，在做不同配色的渲染时，大弧面的光影效果能更好地体现漆面的质感，不管是做亮面的烤漆效果还是哑光的磨砂效果，都能呈现出比较好的视觉表现。
