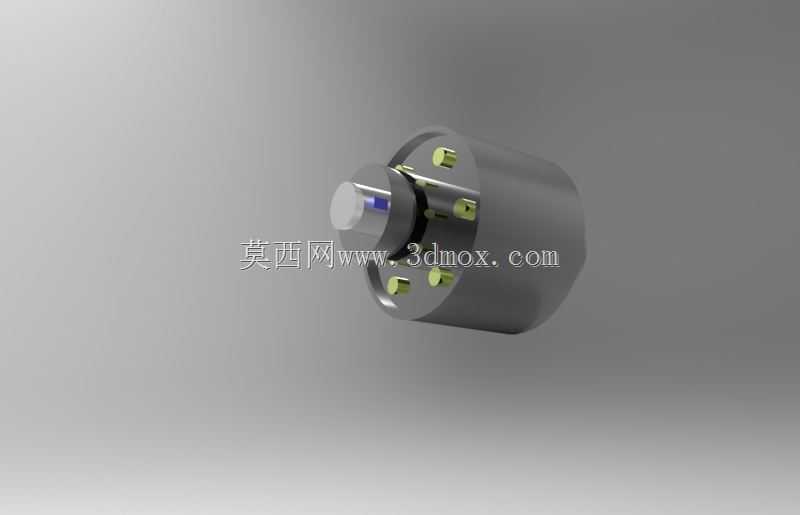

带定位销的刚性法兰式传动联轴器结构

在各类工业传动系统的轴系布局中，法兰联轴器是应用极为广泛的刚性传动连接件，这类部件主要用于实现两根同轴布置轴段的刚性固连，在传动过程中无相对位移补偿量，能够精准传递额定工作扭矩，同时保证两端轴段的同轴度精度，避免传动过程中出现偏摆、振动等影响传动稳定性的问题。这类刚性法兰联轴器常被应用在对传动同轴度要求较高的工况场景中，比如中小型输送设备的动力输出端与执行端连接、机床进给轴的轴段拼接、泵类设备的电机轴与叶轮轴连接、阀门驱动装置的动力传递链路等场景，尤其适合载荷平稳、无频繁冲击、安装时能够保证较高对中精度的传动场合。

从结构设计逻辑来看，这款法兰联轴器采用对称式分体结构，两个对接法兰盘分别通过键连接与两端待连接的轴段实现周向固定，法兰盘的对接端面上加工有均匀分布的螺栓过孔，配套的高强度连接螺栓穿入孔位后锁紧，即可实现两个法兰盘的刚性固连；同时在法兰对接端面设计有定位销结构，安装时定位销先穿入对应销孔，能够快速实现两个法兰的周向对位，既可以降低现场安装的对中难度，也能在传动过程中承担部分剪切载荷，避免连接螺栓受横向剪切力过大出现失效。法兰盘与轴配合的内孔根据适配轴径加工有标准键槽，键槽的尺寸公差按照普通平键的配合标准设计，能够保证轴与法兰盘之间无相对周向窜动，扭矩传递过程中载荷分布均匀。

从安装边界与尺寸适配角度来看，这类法兰联轴器的轴向总长度需要匹配两端轴的伸出端长度，安装时需要保证两端轴插入法兰内孔的深度达到设计值，避免轴段插入量不足导致连接刚度下降；法兰盘的外径尺寸根据所需传递的额定扭矩匹配，扭矩越大对应的法兰盘外径、螺栓规格、螺栓分布圆直径也会相应增大，设计时需要预留足够的径向安装空间，避免法兰盘旋转过程中与周边的设备护罩、机架结构发生干涉。连接螺栓的预紧力需要按照设计要求控制，预紧力不足会导致法兰对接面出现间隙，传动过程中产生冲击振动，预紧力过大则可能导致螺栓过载断裂或者法兰盘变形。

在实际选型应用过程中，需要先核算传动系统的最大工作扭矩，预留1.5-2倍的安全系数后再匹配对应规格的法兰联轴器，同时要严格核对两端待连接轴的轴径、键槽尺寸是否与法兰内孔参数匹配，安装时需要先调整两端轴的同轴度，径向圆跳动误差控制在允许范围内后再锁紧连接螺栓，避免运行过程中出现附加径向载荷，加剧轴承受损。这类刚性法兰联轴器不适合用在存在较大安装对中误差、轴系受载后会产生较大弯曲变形的工况中，这类场景下需要搭配具备位移补偿能力的挠性联轴器使用，而在对中精度能够保证的平稳传动场景下，法兰联轴器凭借结构简单、传动效率高、维护成本低、扭矩传递刚性足的特点，始终是轴系刚性连接的首选部件。建模过程中需要重点关注法兰端面的平面度公差、螺栓孔的位置度公差、内孔与法兰外圆的同轴度公差，这些形位公差直接决定了联轴器安装后的运行精度，若公差控制不当，即使安装时对中准确，高速旋转时也会产生不平衡量，引发设备振动。
