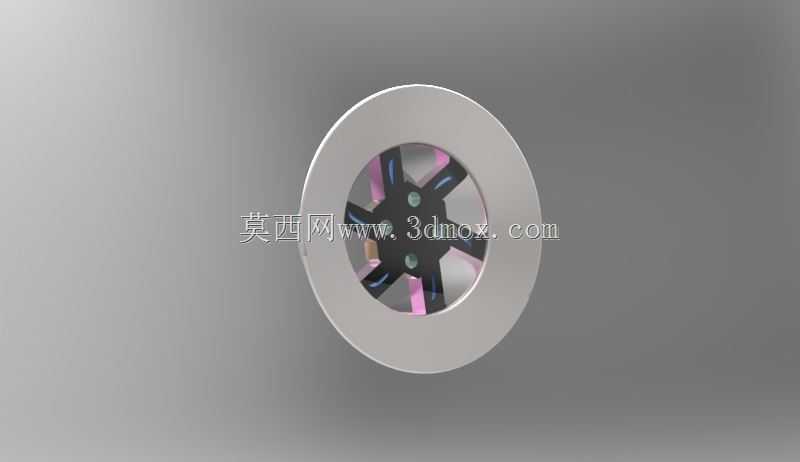

六辐镂空轻量化汽车轮辋轮毂结构

　　这套轮辋结构的建模工作，是在整车底盘行走系统的轮端装配需求下推进的，日常做底盘件结构校核时，轮辋属于直接承接轮胎、连接轮毂轴头的核心承载部件，它的设计合理性直接关系到整车行驶的轮端动平衡、承载可靠性以及外观装配匹配度。从实际装车场景来看，这类镂空辐条式轮辋多用于乘用车辆的非承载轮端，也可适配小型改装代步车辆、场地作业小车的行走轮组，在整车总装环节，轮辋的中心定位孔需要和轴头的止口形成精准的过渡配合，周边的螺栓过孔位置要和轮毂法兰的安装孔位完全同轴，装配时螺栓穿过轮辋安装孔锁紧在轴头法兰上，轮胎则包覆在轮辋的外缘轮唇位置，胎圈卡入轮辋的环形锁止槽内，充气后胎圈和轮辋密封面紧密贴合，保证行驶过程中不会出现漏气、轮胎滑脱的问题。

　　设计这套结构的时候，首先敲定的是轮辋的外缘轮廓：轮辋外圈采用等宽的环形轮缘结构，轮缘的内侧预留出标准的胎圈安装槽位，槽底的圆角经过反复调整，避免应力集中在槽底转角位置，防止车辆长期过颠簸路面时轮辋出现微裂纹。辐条部分采用六根对称分布的镂空支撑结构，六根辐条沿轮辋中心周向均匀排布，每两根辐条之间留出大面积的镂空窗口，这种设计首先是为了减重：实心轮盘的整体重量会大幅增加簧下质量，而簧下质量每降低一部分，悬挂的响应速度、车辆的燃油经济性或者电驱车辆的续航表现都会得到明显优化，镂空的窗口同时还承担了刹车系统散热的作用，车辆制动时刹车卡钳和刹车盘摩擦产生的大量热量，可以直接透过辐条之间的镂空区域快速流通散出，避免刹车系统长时间高温出现热衰减。

　　辐条和外圈轮辋、中心安装盘的衔接位置都做了平滑的圆弧过渡，没有尖锐的转角，在三维建模阶段就对衔接处做了壁厚的均匀化处理，保证整个轮辋的铸造或者锻造壁厚偏差控制在合理区间，不会出现局部壁厚过薄导致强度不足，或者局部壁厚过厚成型时出现缩孔缺陷。中心安装盘的位置预留了轴头穿过的中心通孔，盘面上沿圆周均匀布置了五个螺栓安装孔，孔位的分布圆直径严格匹配对应车型的轮毂法兰参数，安装盘的内侧端面设计成和轴头法兰贴合的平整加工面，保证装配后轮辋的端面圆跳动控制在公差范围内，避免高速行驶时出现车轮抖动。从安装边界来看，轮辋的轴向宽度需要匹配对应轮胎的断面宽度，轮辋的外径要和轮胎的内圈尺寸适配，辐条内侧的预留空间要足够容纳刹车卡钳，

　　避免转向或者悬挂跳动时卡钳和辐条发生运动干涉。建模过程中同步完成了轮辋的动平衡配重预留结构考量，轮缘的内侧可以加装平衡块，抵消轮辋和轮胎装配后的质量偏心。整个结构的对称度经过校验，六根辐条的截面尺寸、倾斜角度完全一致，既保证了承载时各根辐条受力均匀，在车辆过坑洼路面受到冲击载荷时，冲击力可以通过多根辐条均匀分散到整个轮辋环体上，不会出现单根辐条受力过载断裂的问题，同时对称的镂空造型也兼顾了轮端的外观辨识度，辐条表面的造型切面经过光影校验，渲染后可以呈现出清晰的金属切削质感，镂空区域透出的刹车部件也能直观展示轮端的装配层级。
