燃油喷射器阀块结构三维设计

在燃油供给系统的实际工程应用场景中，这类集成式阀块结构是燃油喷射器的核心承载基体，主要承担燃油通路导通、喷射压力稳定、部件安装定位的多重作用，常见于车用内燃机、小型通用动力机械的燃油喷射单元中，直接关联动力设备的燃油雾化效率与工况响应速度。从实际使用维度看，该结构需要同时对接上游燃油输送管路、下游喷油嘴组件，还要匹配安装基座的固定点位，在高压燃油持续脉冲作用下保持结构密封性能与尺寸稳定性，避免出现燃油渗漏、压力波动超差的问题，保障燃油喷射量的精准控制。

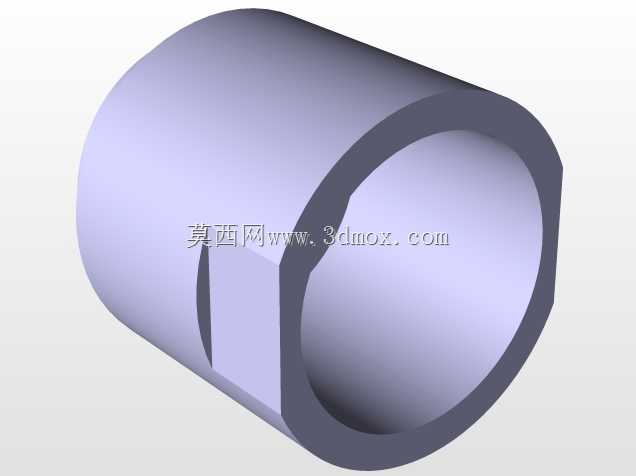

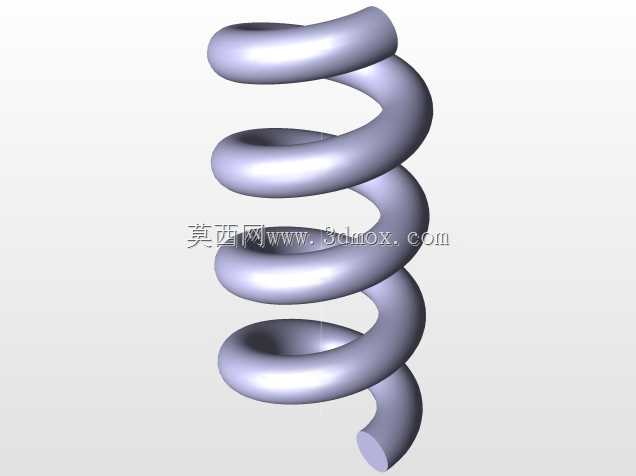

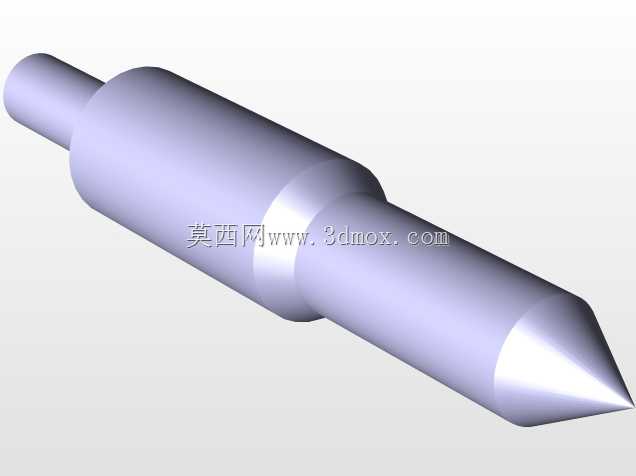

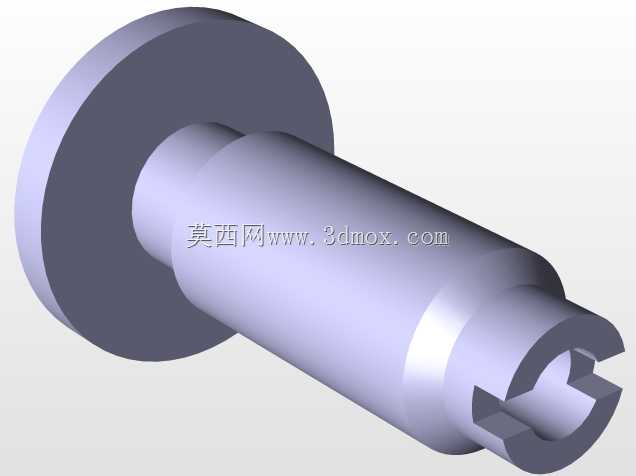

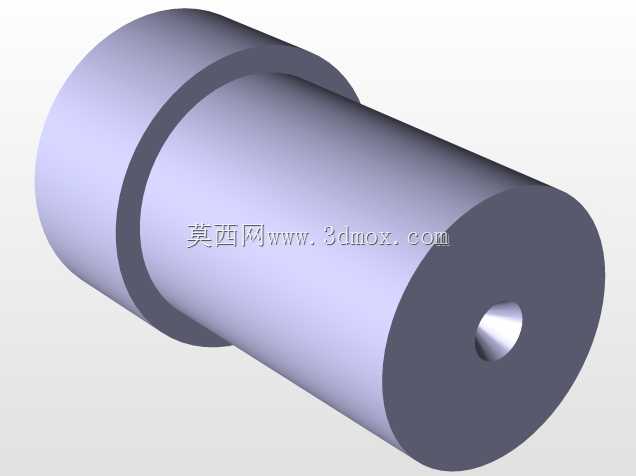

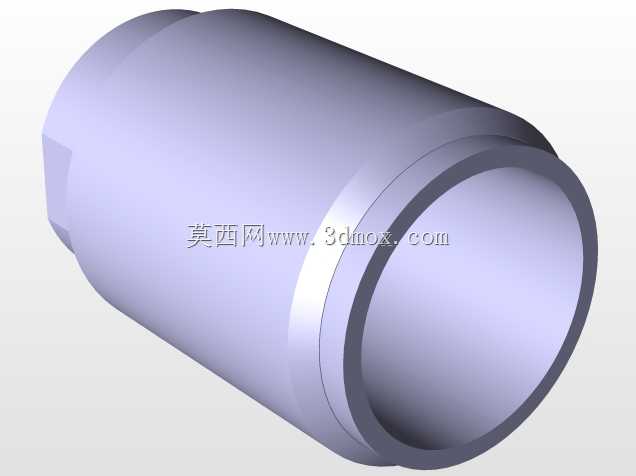

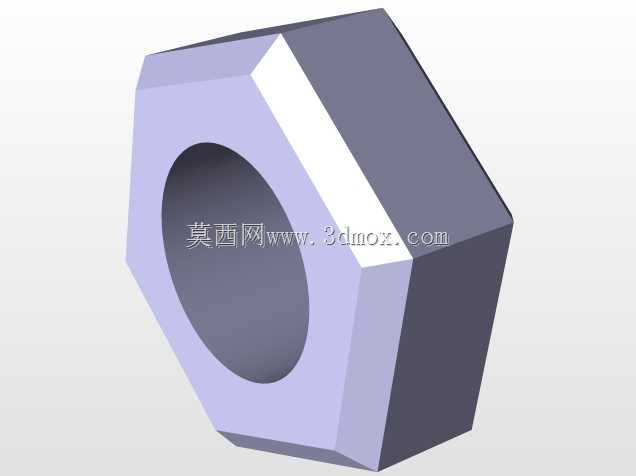

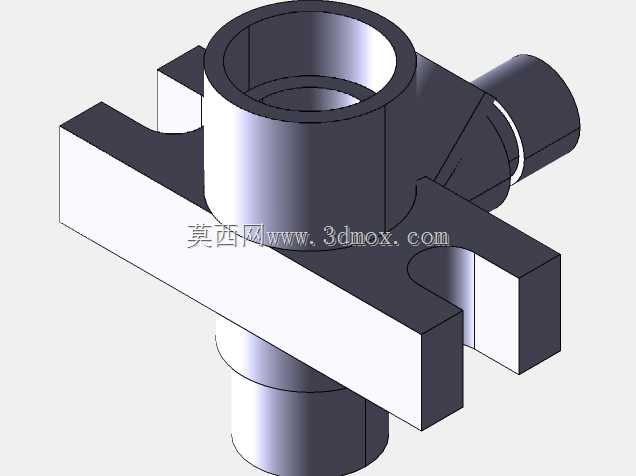

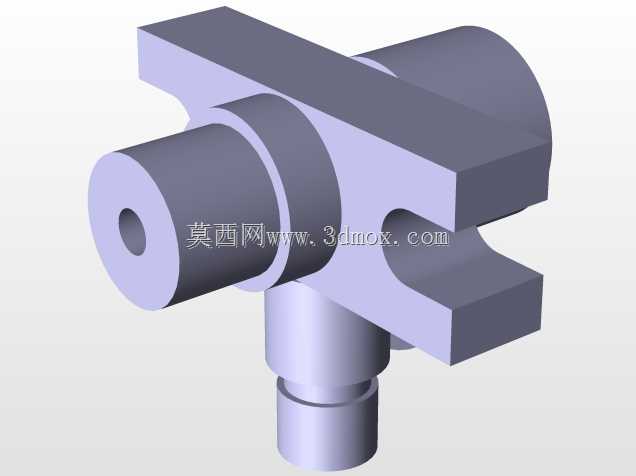

设计过程中首先要梳理油路走向逻辑，主体竖向通孔为燃油主通路，上下端分别对接进油端与喷油端，侧部斜向接口用于接回油管路或者压力检测支路，这种集成式的通路设计可以减少外接管路的数量，降低整个喷射单元的泄漏风险点，同时缩小部件整体占用空间。中部向外延伸的带缺口安装法兰是安装定位的核心结构，法兰上的两个对称缺口不是随意设计的，而是对应安装基座上的定位凸台，装配时可以快速完成周向定位，避免安装错位导致的油路对接偏差，法兰的厚度经过受力校核，能够承受螺栓紧固时的压紧力，同时在燃油脉冲压力作用下不会出现形变翘曲，保证结合面的密封效果。

从外形尺寸与安装边界来看，主体竖向圆柱段的外径需要匹配安装基座的安装孔公差，插入深度要满足密封件的压缩量要求，侧部接口的伸出长度要预留出管路接头的安装操作空间，避免装配时工具与周边部件发生干涉。法兰的外轮廓尺寸不能超出安装基座的固定面范围，两个缺口的间距与宽度要和基座凸台保持小间隙配合，既保证装配顺畅，又能限制工作过程中阀块的周向转动。竖向主通路的内壁粗糙度要控制在合理范围，减少燃油流动的阻力损失，通路转折处做圆弧过渡处理，避免出现直角死区导致的燃油杂质沉积，长期使用后堵塞油路。

结构细节上，各通路的相交位置做了相贯线优化处理，避免应力集中，在高压燃油反复冲击下不会出现裂纹失效。侧部接口与主体的连接位置做了加强筋过渡，提升连接处的结构强度，应对管路安装时的侧向力以及工作过程中的振动载荷。上下端的密封槽位置尺寸精度要求较高，密封槽的宽度、深度公差直接影响密封圈的压缩率，压缩率过小会出现密封失效渗漏，压缩率过大则会加速密封圈老化缩短使用寿命，设计时需要结合所选密封件的规格参数做匹配校核。

这类阀块的材质一般选择耐燃油腐蚀的金属材料，建模过程中需要重点关注各通路的位置度公差，尤其是主通路与侧通路的同轴度、相交位置的尺寸精度，直接影响后续加工的成品率。安装法兰的平面度要求也较高，保证与基座结合后密封面完全贴合，不会出现局部间隙。在实际选型匹配时，需要结合喷射系统的工作压力范围、燃油流量参数来确认通路通径是否满足需求，同时核对安装接口的尺寸是否与现有系统的管路、基座匹配，避免出现安装干涉或者通流能力不足的问题。建模时还原的结构细节可以直接用于后续的工程图生成、加工工艺编制，也可以用于装配模拟，提前排查装配过程中可能出现的干涉问题，减少实际试制过程中的改模次数，缩短产品开发周期。
