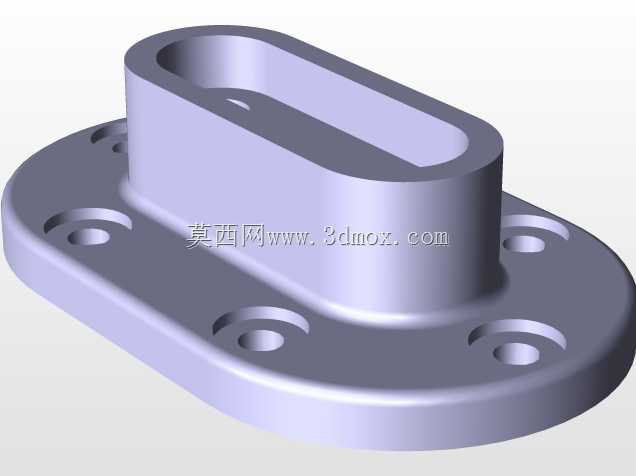

带腰型通槽法兰式安装基座结构

在流体控制管路系统的阀组集成布局中，这类带腰型通槽的法兰式安装基座是阀块组件里承担定位、支撑与介质导流衔接的核心结构件，日常多应用在仪表配套阀组、小型集成油路阀岛、气路控制模组的安装工位上，区别于常规圆形法兰的固定式安装逻辑，这个基座的设计核心是通过上部的腰型通槽结构，给配套阀芯、导杆类运动部件留出稳定的滑动行程空间，同时下部的法兰盘结构承担整个组件和安装基面的刚性连接作用。

从实际使用场景来看，这类基座常安装在控制阀组的终端位置，上部腰型槽内会配套装入做直线往复运动的阀芯或者调节杆，槽体内壁需要和运动件保持合理的配合间隙，既要保证运动件滑动过程无卡滞，也要避免间隙过大造成介质内泄，因此建模过程中对腰型槽的轮廓度、槽壁与法兰安装面的垂直度公差都有明确要求，槽体两端的半圆过渡处需要做顺滑的圆角处理，避免应力集中在长期往复载荷下出现裂纹。下部法兰盘采用椭圆形的轮廓设计，相比同安装孔距的圆形法兰能有效减少材料占用，同时六个沉头安装孔呈对称分布，每个沉孔的锪平深度需要保证配套螺栓装入后，螺栓头部完全低于法兰安装面，不会出现螺栓突出导致基座和安装基面贴合不严的问题，沉孔下方的通孔直径要比配套螺栓大0.2-0.5mm，给安装时的位置微调留出余量。

设计这类结构的时候，首先要确定上部腰型槽的有效行程长度，这个尺寸直接决定了配套阀件的调节行程范围，槽体的宽度尺寸需要和运动件的外径做基孔制间隙配合，通常选H7的公差等级即可满足常规气动、液压工况的使用要求；槽体的凸起高度要根据运动件的最大伸入深度确定，要保证运动件走到行程极限位置时，不会和槽底发生碰撞，同时槽体和下部法兰盘的衔接处需要做R3-R5的铸造圆角或者加工圆角，分散衔接位置的应力，避免组件在承受管路压力冲击的时候出现衔接处断裂的问题。法兰盘的厚度需要根据整个阀组的工作压力计算，常规1.6MPa工况下，铝合金材质的法兰厚度取12-15mm即可满足强度要求，如果是钢制材质应用在高压油路中，厚度需要对应提升到18-22mm，同时安装孔的中心距尺寸要和安装基面的预留孔位完全匹配，考虑到现场安装可能存在的孔位偏差，法兰上的安装孔可以适当加大0.3mm左右，降低现场装配的难度。

从建模逻辑上来说，绘制这个零件首先要绘制下部法兰盘的轮廓草图，拉伸生成法兰基体后，在对应位置绘制六个安装孔的草图，拉伸切除生成通孔后再做沉头孔的锪平特征；之后在法兰盘的上表面绘制腰型槽的外轮廓草图，拉伸生成上部的凸起基座，再在凸起基座的上表面绘制腰型槽的内轮廓，拉伸切除出贯通的槽体结构，最后对所有锐边做倒钝处理，对衔接位置做工艺圆角，整个建模过程要注意特征的先后顺序，避免出现特征生成失败的问题，同时所有配合面的粗糙度要求要控制在Ra1.6-Ra3.2之间，非配合面可以做到Ra6.3，减少不必要的加工成本。这类基座在实际装配时，法兰盘和安装基面之间会加装密封垫片，因此法兰的下表面需要保证足够的平面度，避免密封失效出现介质泄漏，上部腰型槽的内壁如果是和运动件配合的面，表面粗糙度要求更高，通常需要做精镗或者精铣处理，保证运动件滑动顺畅。
