机加工工位固定式螺杆夹紧台钳结构

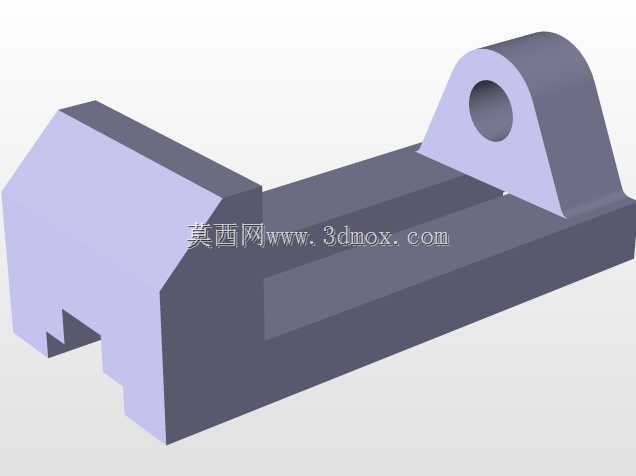

　　从结构设计的逻辑来看，固定钳身和安装底座采用一体化铸造的结构，底部预留了对应工作台T型槽的安装孔位，安装时可以根据工位的作业范围调整台钳在工作台面上的固定位置，不需要额外制作转接安装板，常规的钳工工作台、维修操作台的台面孔位都能直接适配，安装边界的兼容性覆盖了绝大多数常规工业工位的台面尺寸，钳身整体的高度控制在常规工位作业的舒适操作区间，操作人员站立或者坐姿作业时，转动手柄的施力角度都符合人体工程学的施力范围，不需要刻意抬臂或者俯身操作。在常规机加工、钳工装配、维修工位的作业场景里，这类螺杆驱动的夹紧台钳是工位上最基础也最高频使用的工装夹具，区别于机用平口钳的高精度导向结构，这款台钳更偏向通用工位的多场景夹持需求，整体采用铸铁基座搭配活动钳身的经典结构，没有多余的复杂传动构件，核心的夹紧力输出完全依靠梯形螺杆的螺旋副实现，梯形螺纹的自锁特性可以保证夹持过程中不会因为作业振动出现钳口松脱的问题，这一点在錾削、小型零件锉修、钻孔定位这类带冲击载荷的作业里尤为关键。

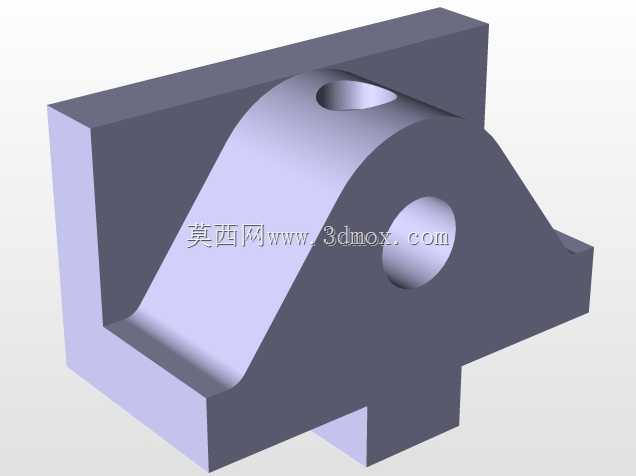

　　活动钳身的导向结构采用燕尾槽配合的形式，燕尾导轨的间隙可以通过侧边的调节螺钉进行微调，长期使用出现磨损后不需要整体更换构件，只需要调整镶条的压紧量就能恢复导向精度，钳口部分采用可更换的齿面钳口板，通过沉头螺钉固定在钳身上，夹持不同材质工件的时候，可以更换为光面钳口或者软质钳口垫，避免夹伤工件表面，齿面钳口的咬合力可以保证光滑金属工件在夹持过程中不会出现滑移，尤其是在进行小型零件的打磨、钻孔作业时，稳定的夹持是加工精度的基础保障。

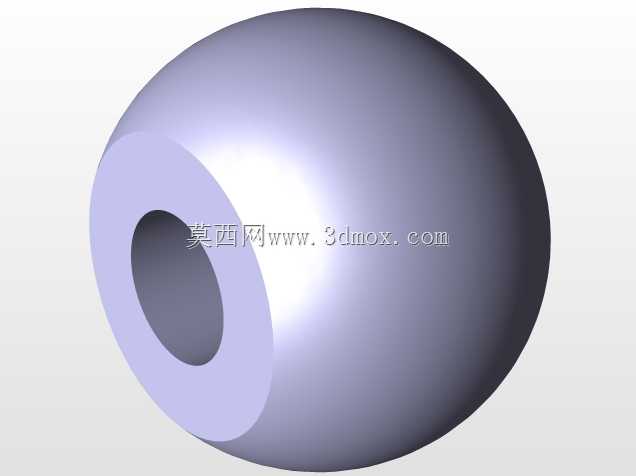

　　传动螺杆的端部采用十字形的转动手柄，手柄的力臂长度经过匹配设计，操作人员单手施加握力就能输出足够的夹紧力，不需要额外加力杆辅助，对于小型零件的维修、装配作业来说，这种操作力度的匹配刚好合适，既不会因为夹紧力过大导致薄壁零件变形，也不会因为夹紧力不足导致工件移位。钳身的整体轮廓没有突出的尖锐棱角，所有边角都做了铸造后的倒角处理，避免作业过程中剐蹭操作人员的衣物或者皮肤，底座的安装面经过铣削加工，保证安装后钳身的水平度，固定钳身的夹持面和活动钳身的夹持面在闭合状态下的平行度控制在通用工装的公差范围内，满足常规维修、装配、轻度加工的精度要求，不需要像高精度机用平口钳那样苛求微米级的平行度，毕竟这类台钳的核心定位是通用工位的基础夹持工具，覆盖的是多品类、小批量、非高精度的作业需求。

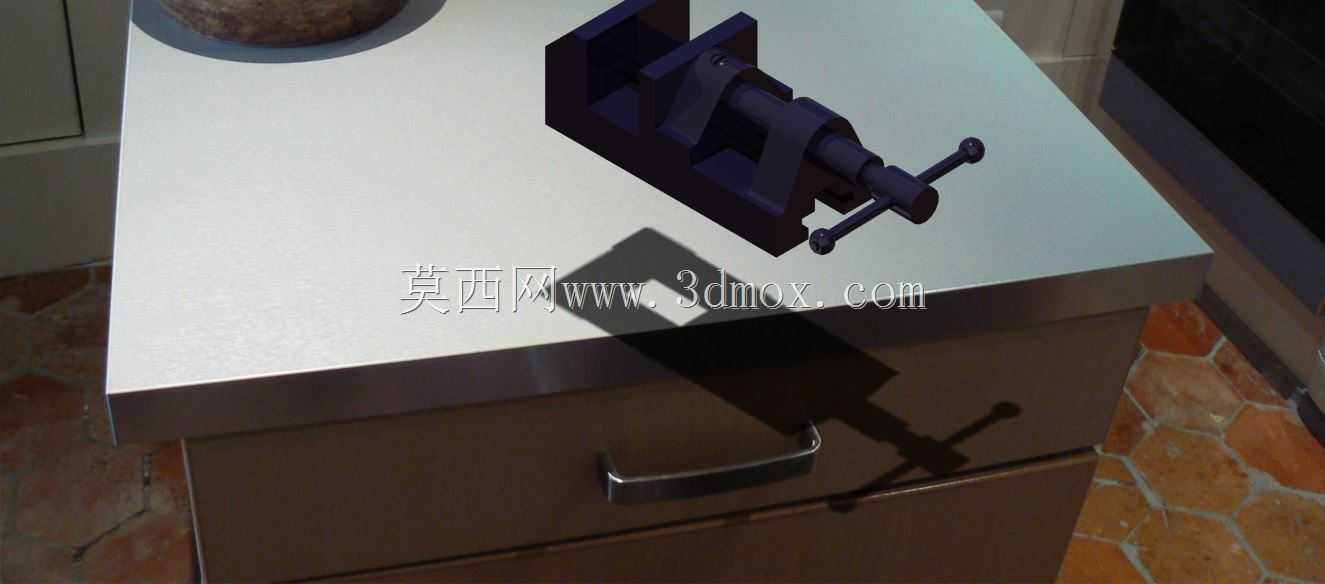

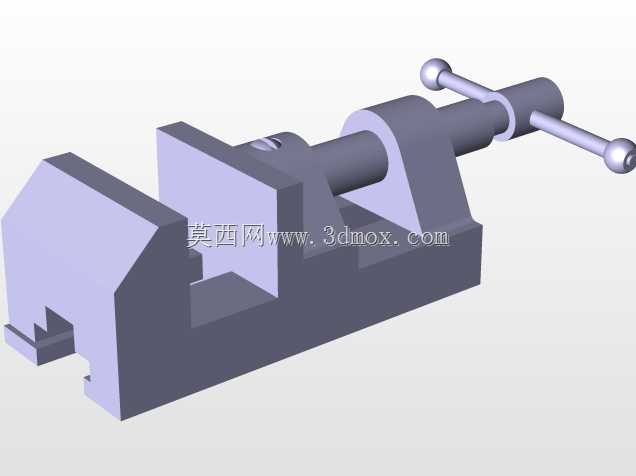

　　在实际的车间应用里，这类台钳往往固定在工位的边角位置，不会占用工作台的核心操作区域，需要夹持工件的时候将工件推到钳口位置，转动手柄夹紧即可完成固定，不需要复杂的调试步骤，新入职的操作人员不需要专门的培训就能熟练使用，维护成本也极低，只需要定期在燕尾导轨和螺杆传动位置加注润滑脂，就能保证长期顺畅使用，没有易损的电子元件或者复杂的液压、气动构件，不存在故障排查的难度，哪怕是使用年限较长出现螺杆磨损，也可以快速更换标准件恢复功能，完全适配生产车间、维修班组、实训工位这类高频率、低维护条件的使用场景。从建模的结构还原度来看，整个台钳的装配关系完全按照实际产品的装配逻辑搭建，固定钳身、活动钳身、传动螺杆、转动手柄、钳口板、固定螺钉这些构件都做了独立的建模拆分，每个构件的配合间隙都参考实际产品的装配公差设置，既可以用于工装选型阶段的结构参考，也可以作为实训教学里的工装结构演示模型，帮助初学者理解螺旋夹紧机构的工作原理，以及通用工装的结构设计思路。
