星型布局五缸径向动力装置结构

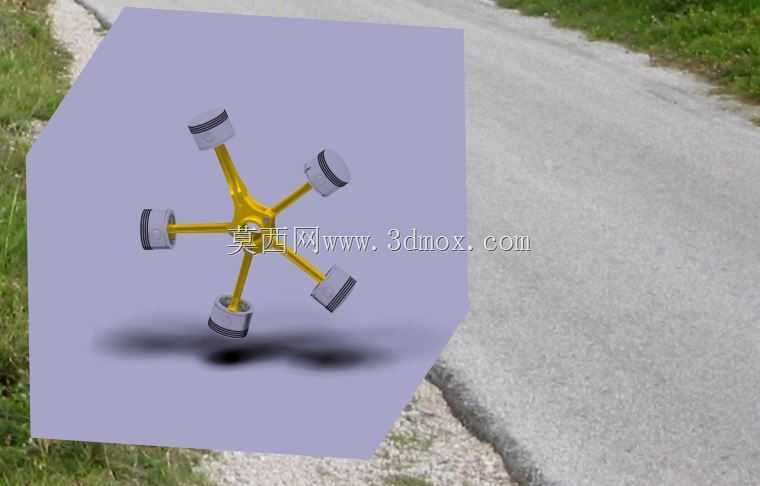

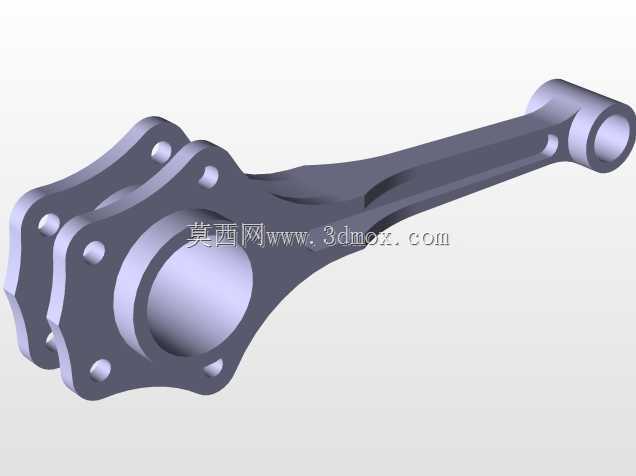

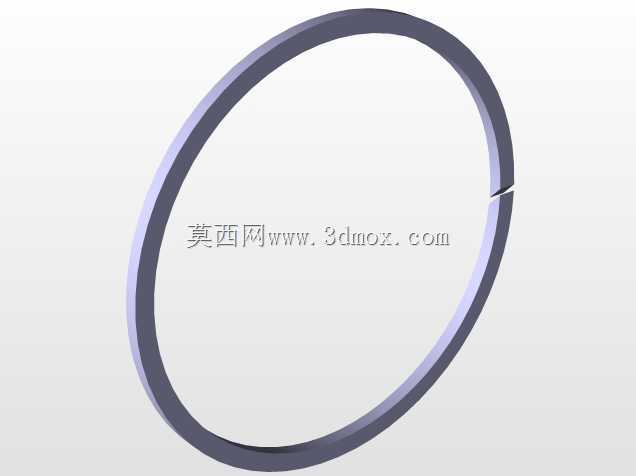

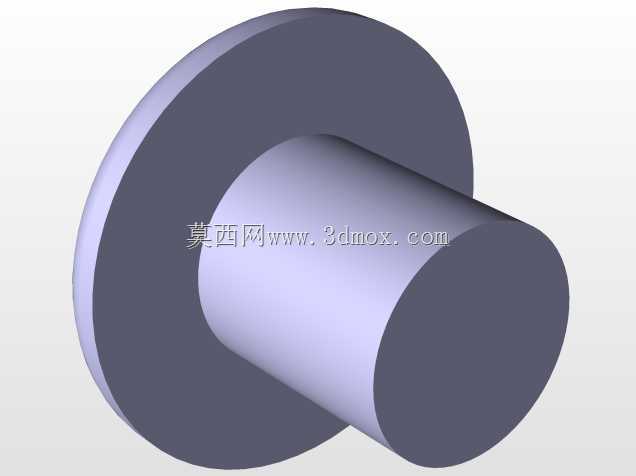

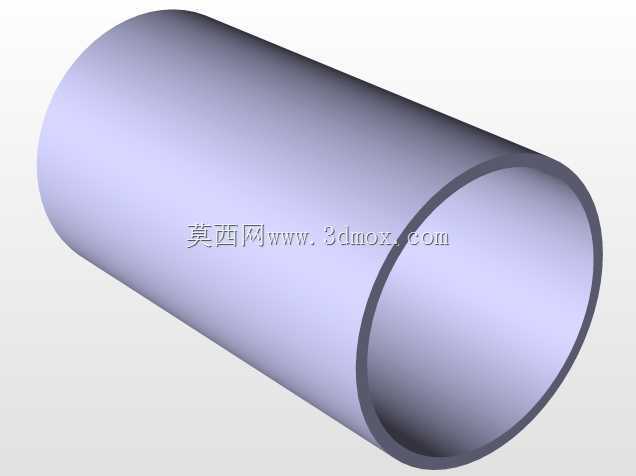

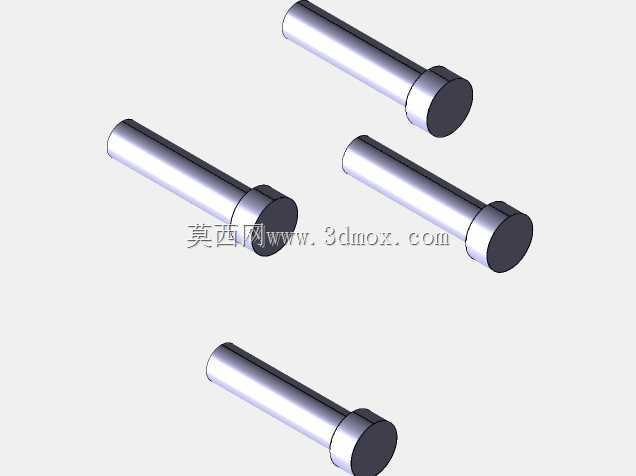

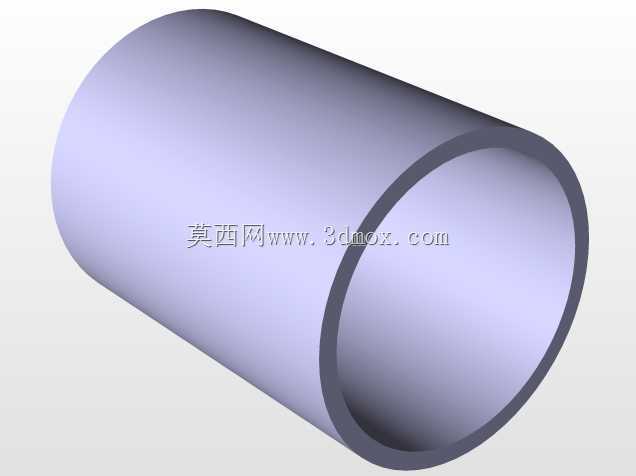

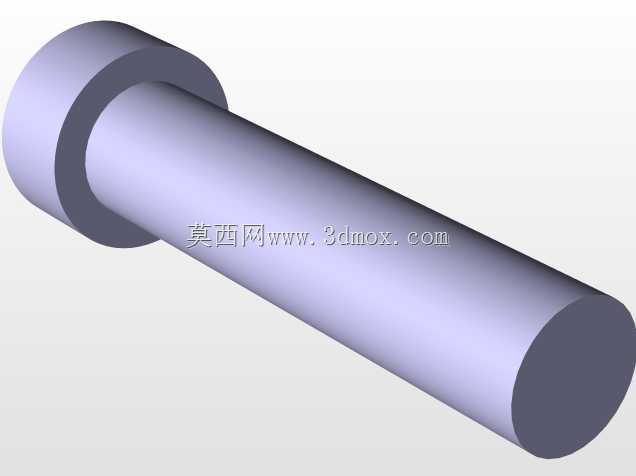

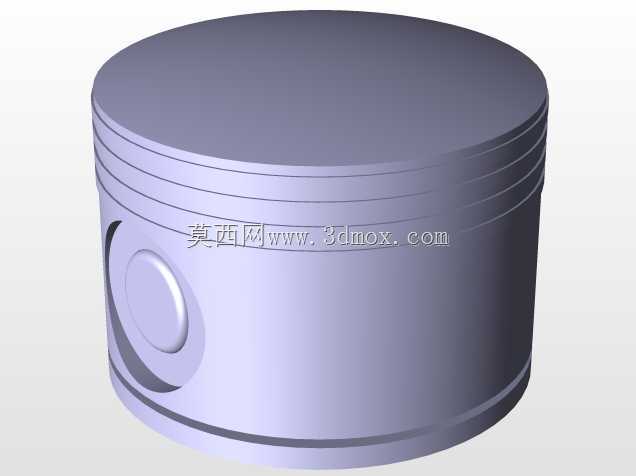

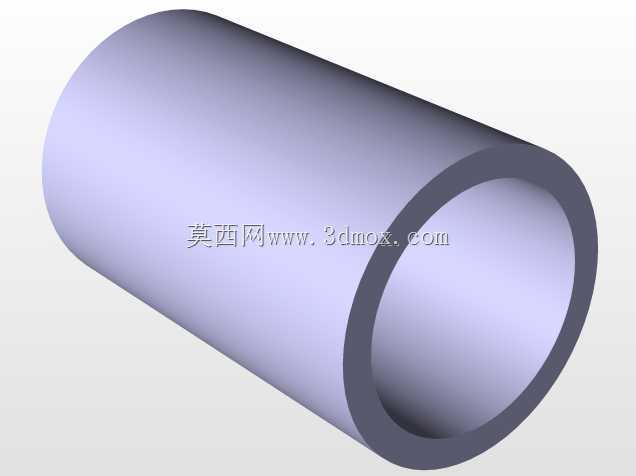

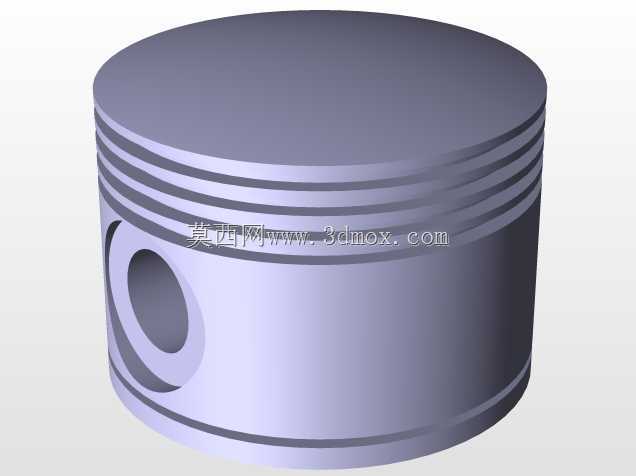

这类径向布局的动力装置，早年广泛应用在轻型通航飞机、早期摩托以及小型农用动力设备上，核心优势是轴向尺寸紧凑，相比同排量直列动力单元，曲轴长度可缩短40%以上，非常适合对安装轴向空间有严格限制的场景。从结构逻辑上看，五个气缸围绕中心曲轴呈放射状均匀分布，每个气缸独立完成进气、压缩、做功、排气四个冲程，点火顺序采用间隔跳缸设计，能保证曲轴运转时的动平衡，大幅降低整机振动水平。设计层面最核心的结构是主连杆与副连杆的配合：顶部编号为1的气缸连杆直接与曲轴曲柄销连接作为主连杆，其余四个气缸的连杆通过枢轴铰接在主连杆的大端凸缘上，这种设计不需要为每个气缸单独设置曲柄销，既压缩了曲轴的径向尺寸，也减少了曲柄销处的摩擦副数量，降低了润滑系统的设计复杂度。实际安装时需要注意，整机的径向安装边界由活塞处于下止点时的最外侧轮廓决定，五个活塞的运动轨迹形成的圆形包络面就是安装舱体的最小内径参考，轴向安装尺寸则需要预留出前端输出轴连接法兰、后端分电器与润滑管路的布置空间，通常轴向预留量为缸体本身长度的15%左右即可满足装配需求。这类动力单元的风冷适配性极强，因为每个气缸都独立暴露在外部气流中，不需要设计复杂的水冷套结构，在小型轻量化动力场景下，能省去冷却液循环系统的重量，整体功重比远高于同排量直列水冷机型。结构建模过程中需要重点关注连杆铰接点的运动干涉问题，副连杆相对于主连杆的摆角范围需要在运动仿真中反复校核，避免活塞到达上下止点时连杆与缸体下端、主连杆大端发生碰撞，同时活塞销与连杆小头的配合间隙、活塞环的开口间隙都需要按照通用内燃机的设计规范预留，保证热态工况下零件不会因为膨胀卡滞。日常维护场景中，这种放射状布局的火花塞、进气管路都布置在气缸外侧，检修时不需要拆解周边附属结构，相比直列机型的内侧气缸检修，操作空间更充裕，能大幅缩短日常维保的耗时。
