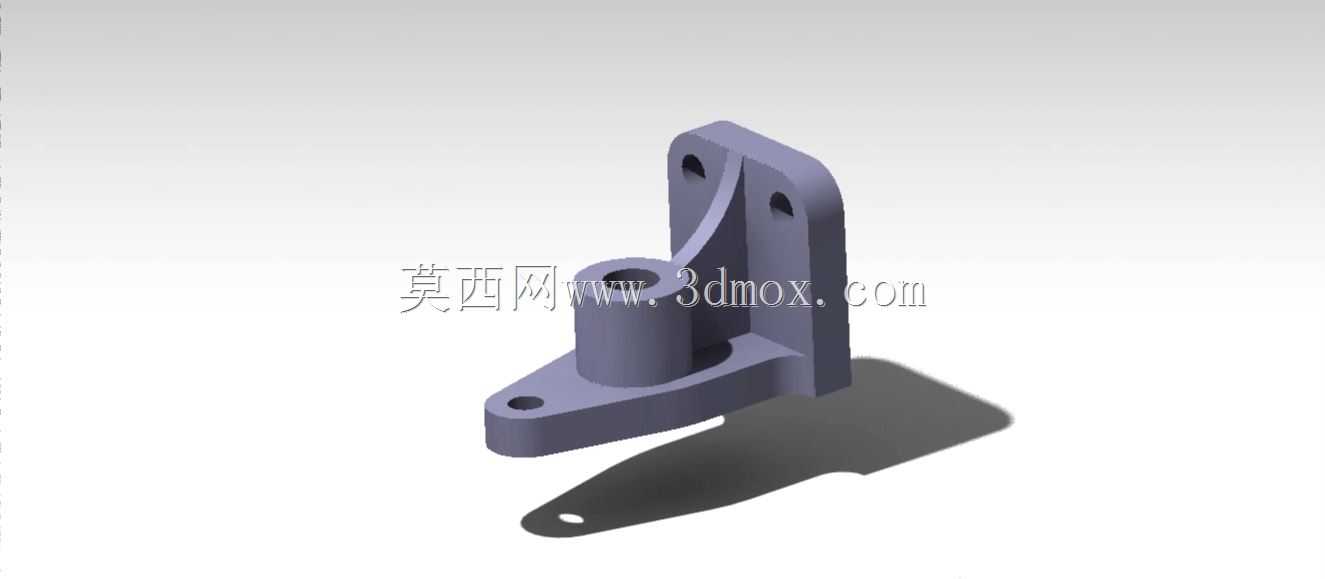

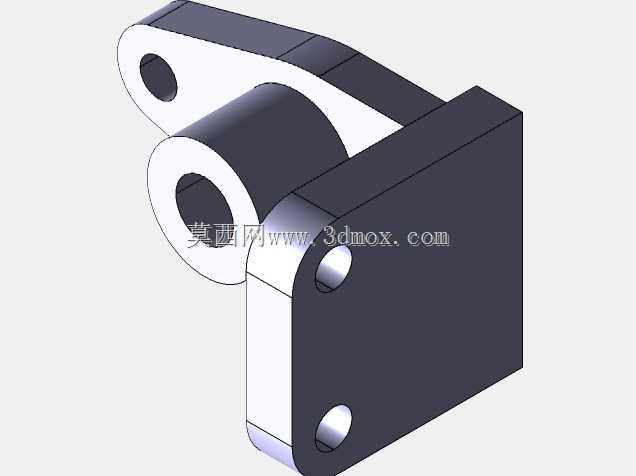

带斜向加强筋的L型阀块安装支座结构

项目分类:阀门 发布时间:2025-09-16 ID:1082018
  • 带斜向加强筋的L型阀块安装支座结构
  • 带斜向加强筋的L型阀块安装支座结构

该零件属于阀类组件的配套安装支撑构件,主要应用在工业流体控制管路系统中,承担阀块与设备安装基面的连接固定、载荷传导以及位置校准功能,在中小型液压站、气动控制回路、工艺流体输送管线的阀组集成区域十分常见。从实际工况来看,这类支座需要承受阀块自身重量、管路振动带来的交变载荷、流体压力波动产生的冲击载荷,因此结构设计上优先保障安装刚性与连接可靠性,避免长期运行中出现支座变形导致的阀块错位、管路密封失效等问题。

设计思路上,主体采用L型折弯式的支撑结构,竖直安装板与水平承载板为一体化成型结构,在竖板与横板的转角位置设置了三角形斜向加强筋,直接衔接两块板的受力面,将竖直方向的承载载荷通过加强筋分散到竖板的安装固定点上,大幅降低转角位置的应力集中系数,避免长期受载后转角处出现疲劳开裂。竖直安装板上开设两个同轴的安装通孔,孔位间距匹配通用工业安装基面的预留螺孔标准,安装时可通过螺栓穿过通孔将整个支座固定在设备机架、墙面或者集成阀块的安装立板上,孔位边缘做了轻微的倒角处理,既可以去除加工毛刺,也能在安装时引导螺栓顺利穿入,降低装配对位的难度。

水平承载部分采用了分段式结构,靠近竖板的位置设置了凸起的圆柱定位凸台,凸台中心开设贯通的安装孔,这个凸台的作用是与阀块底部的定位凹槽配合,装配时可以快速完成阀块的径向定位,限制阀块在支撑面上的水平位移,避免阀块工作时出现转动偏移。凸台与水平承载板衔接处做了圆角过渡,减少机加工过程中的应力残留,同时也能避免装配时锐边刮伤阀块的配合表面。水平承载板向外延伸出带单安装孔的悬臂段,这个悬臂段的轮廓做了圆弧收边处理,末端的安装孔用于穿设辅助固定螺栓,分担凸台位置的承载载荷,尤其在阀块外接管路存在侧向拉扯力时,悬臂段的固定点可以有效抵消侧向力矩,防止支座出现侧倾。

从安装边界来看,竖直安装板的背面为精加工的定位基准面,平面度控制在合理公差范围内,安装时与安装基面完全贴合,保证整个支座的安装垂直度,避免竖板倾斜导致上方阀块的安装角度出现偏差。水平承载面同样为精加工平面,与竖直安装基准面的垂直度满足阀类组件的安装精度要求,保证阀块安装后其内部流道的轴线与设计位置一致,减少管路对接时的错位应力。整个零件的壁厚设计遵循等强度原则,承载较大的竖板与凸台位置壁厚适当增加,悬臂段在满足强度要求的前提下做了轮廓优化,去除多余的材料,既降低了零件自身重量,也减少了机加工的材料去除量,控制加工成本。

在实际应用场景中,这类支座常配套用于小型截止阀、调节阀、电磁阀块的安装固定,尤其适合安装空间受限、无法采用大型集成阀板的管路布局场景,单个支座即可完成单联阀块的固定,不需要额外加工复杂的安装基座,现场装配灵活性高。零件的所有安装孔位都考虑了通用紧固件的适配性,不需要特制的连接螺栓,日常维护拆装时,使用常规内六角扳手即可完成操作,降低了现场运维的工具要求。结构上没有复杂的异形曲面,常规的铣削加工即可完成全部工序,加工工艺性好,适合小批量定制加工或者批量生产,加工过程中一次装夹即可完成基准面、安装孔、凸台的加工,容易保证各形位公差的精度要求。另外,零件的外轮廓所有锐边都做了倒钝处理,避免装配和运维过程中划伤操作人员,也减少了零件表面的应力集中点,提升零件的疲劳使用寿命。在承受额定载荷的情况下,该支座的变形量控制在阀组允许的范围内,不会因为支座变形导致阀块内部的阀芯运动卡滞,保障阀门的动作可靠性,同时斜向加强筋的设计也提升了整个结构的抗振性能,在管路系统存在持续振动的工况下,不会出现连接螺栓松动、支座断裂的失效问题。
