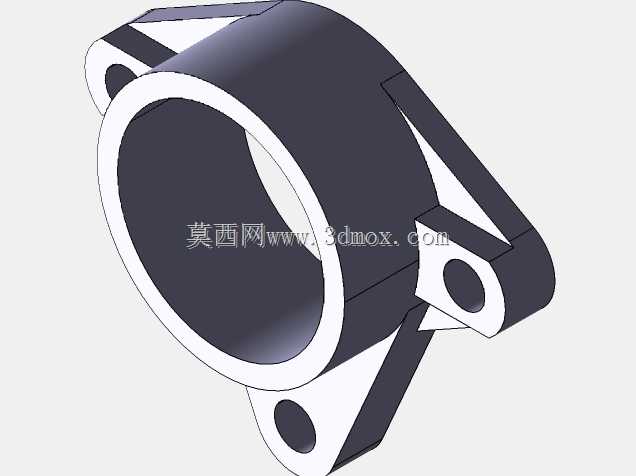

带三耳安装座的法兰式阀块连接结构

这类带三耳安装结构的法兰式阀块连接件，主要应用在中小通径的流体管路系统中，常见于液压站阀组集成、气动控制回路、低压给排水支路的阀件安装工位，承担管路对接、阀件固定、流道转接的核心作用。从实际工程使用场景来看，这类零件大多安装在设备侧壁、阀组安装板或者管路转角位置，相比传统的两孔法兰安装结构，三个呈120度左右分布的安装耳，能在有限的安装空间内提供更均匀的压紧力，避免两孔法兰长期受管路振动影响出现的单边松动、密封面渗漏问题。

从功能特性上看，主体的中空筒身是流体的主要过流通道，内壁加工精度需要满足对应管路的通径要求，表面粗糙度要控制在合理范围，减少流体经过时的压损，同时避免介质中的杂质在筒壁残留堆积。三个向外延伸的安装耳上都加工有同轴的光孔，用于穿装固定螺栓，安装耳和主体筒身之间做了三角加强筋过渡，能承受螺栓锁紧时的压紧力，也能抵消管路运行时产生的径向、轴向载荷，避免安装耳和主体连接处出现应力断裂。前端的法兰凸缘是密封配合面，安装时需要在凸缘和对接阀件之间加装对应规格的密封垫片，通过螺栓锁紧后实现端面密封，防止介质泄漏。

设计这类零件的时候，首先要根据系统的额定流量、工作压力确定主体筒身的通径尺寸和壁厚，通径大小直接影响过流能力，壁厚则需要满足对应压力等级下的强度要求，避免承压时出现筒身变形。其次要匹配安装空间的边界条件，三个安装耳的外轮廓尺寸不能超出安装区域的预留空间，安装孔的中心距要和安装板、对接阀件的孔位完全对应，否则会出现无法装配的问题。安装耳的厚度要根据螺栓的规格确定，保证螺栓锁紧时安装耳不会出现弯曲变形，加强筋的尺寸要兼顾强度和轻量化要求，不需要做的过于厚重，避免增加不必要的零件重量和材料成本。密封端面的平面度需要严格控制，否则即使螺栓锁紧力足够，也会因为端面不平出现密封失效的问题。

从安装边界来看，这类零件的轴向安装尺寸要考虑对接管路的插入深度、密封垫片的压缩量，安装后筒身不能和周边的其他管路、结构件产生干涉。三个安装孔的位置度公差要控制在合理范围，保证穿装螺栓时不需要强行掰动零件就能顺利装配，减少现场安装的调整工作量。零件的材质通常根据输送介质的特性选择，普通液压系统常用铸铁或者铸钢加工，有防腐要求的工况可以选用不锈钢或者铝合金材质，不同材质的热处理、表面处理要求也有区别，铸铁件需要做时效处理消除内应力，不锈钢件则需要做表面钝化处理提升抗腐蚀能力。

在实际选型替换时，需要重点核对通径尺寸、安装孔中心距、法兰凸缘的外径这几个核心参数，只要这几个参数匹配，基本就能实现原位替换，不需要对周边安装结构做改动。这类结构的零件相比传统的管式连接阀件，安装稳固性更好，密封可靠性更高，在振动较大的工程机械、工业生产线设备上应用十分广泛，能有效减少设备运行过程中因为阀件松动、密封失效导致的停机维护时间。建模过程中需要特别注意安装耳和主体连接处的圆角过渡，避免尖角产生的应力集中，在长期受交变载荷的工况下，应力集中位置很容易出现疲劳裂纹，最终导致零件断裂失效。
