阀组配套电机编码器一体式安装支座

在流体控制阀组的集成化传动布局里，电机与编码器的同轴安装精度直接决定了阀位反馈的准确性与阀杆动作的响应速度，这款一体式安装支座正是针对这类紧凑安装场景设计的结构件。日常工况中，阀组周边往往排布了大量流体管路、接线端子与其他执行元件，留给传动组件的安装空间十分有限，传统分体式的电机座与编码器支架不仅需要分别找正安装面，累积的装配误差还容易导致编码器采样偏差，长期运行下甚至会出现联轴器偏磨、反馈信号跳变的问题，直接影响阀组的开度控制精度。

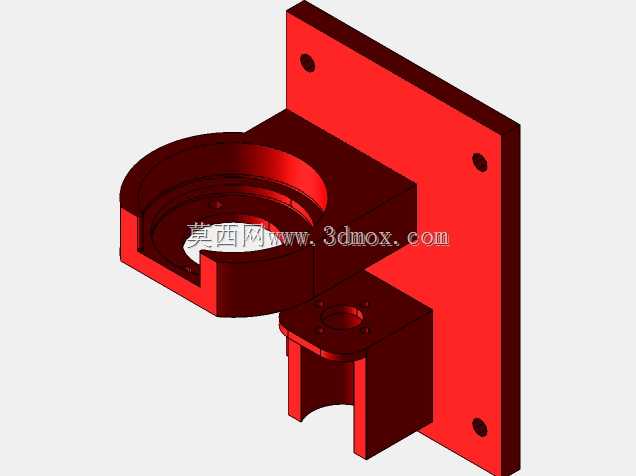

从结构功能来看，这款支座采用一体化铣削成型的主体结构，后侧的立式安装板设置了三个呈三角分布的安装孔，能够直接固定在阀组的侧壁安装基准面上，三角排布的孔位相比四角对称孔位，更能适应阀组侧壁带有局部加强筋的安装面，避免安装时出现支座悬空、紧固后变形的问题。前侧的环形承托槽是电机主体的安装位，槽体内径与常用的小型直流伺服电机、步进电机的前端止口尺寸匹配，槽体边缘预留的开口槽是为电机出线与散热预留的空间，避免电机电源线、动力线在安装时被支座端面挤压破损。承托槽下方延伸出的凸台结构是编码器的安装位，凸台上的两个定位孔与中心过孔，能够保证编码器转轴与电机输出轴的同轴度控制在0.02mm以内，不需要额外调整编码器支架的位置，就能满足编码器的采样精度要求。

设计过程中，首先要匹配阀组侧壁的安装边界，安装板的厚度设置为8mm，能够承受电机满负载运行时的反作用力矩，不会出现支座共振的问题；环形承托槽的深度设置为12mm，刚好包裹住电机前端的轴承端盖，既可以对电机形成径向定位，又不会遮挡电机本体的散热筋。下方的编码器安装凸台与承托槽的中心距严格匹配常用的弹性联轴器长度，避免联轴器出现过度压缩或者拉伸的情况，延长联轴器的使用寿命。整体结构没有多余的冗余设计，所有的加强筋都设置在受力集中的转角位置，既保证了结构刚性，又尽可能压缩了整体的占用空间，安装完成后整个传动组件的外轮廓不会超出阀组的侧边边界，不会和周边的管路、接头产生干涉。

实际装配时，只需要先将电机从支座前侧装入环形承托槽，用螺栓从承托槽的端面孔位锁紧电机前端法兰，再将编码器固定在下方凸台上，套好两端的联轴器，最后将整个支座连同电机、编码器一起固定在阀组侧壁即可，整个装配过程不需要反复找正两个部件的同轴度，能够大幅减少现场装配的工时。针对阀组运行时可能存在的轻微振动，支座的安装孔位都预留了平垫安装的沉台，紧固后螺栓头不会突出安装板表面，避免和阀组侧壁的其他部件产生刮擦。承托槽下方的缺口结构除了走电机线缆之外，还可以作为日常维护时的观察口，不用拆下电机就能查看联轴器的运行状态，检查是否有松动、老化的情况，降低日常维护的难度。
