罗茨式鼓风设备核心组件结构设计

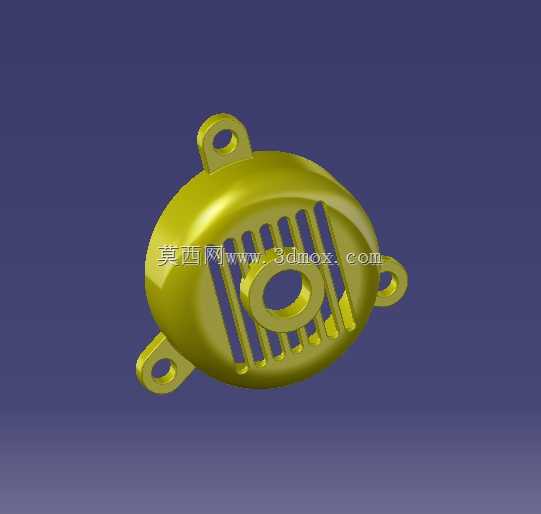

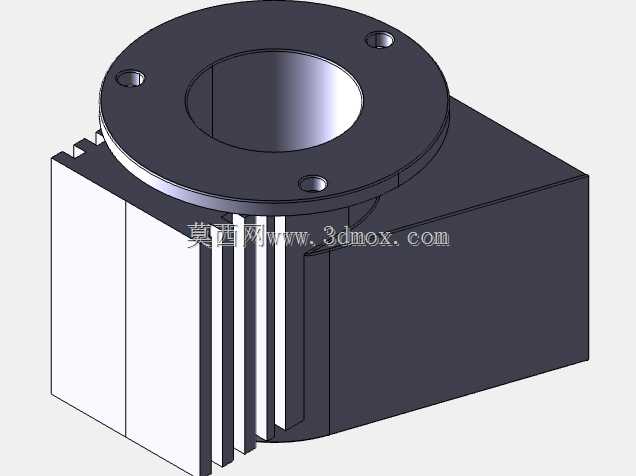

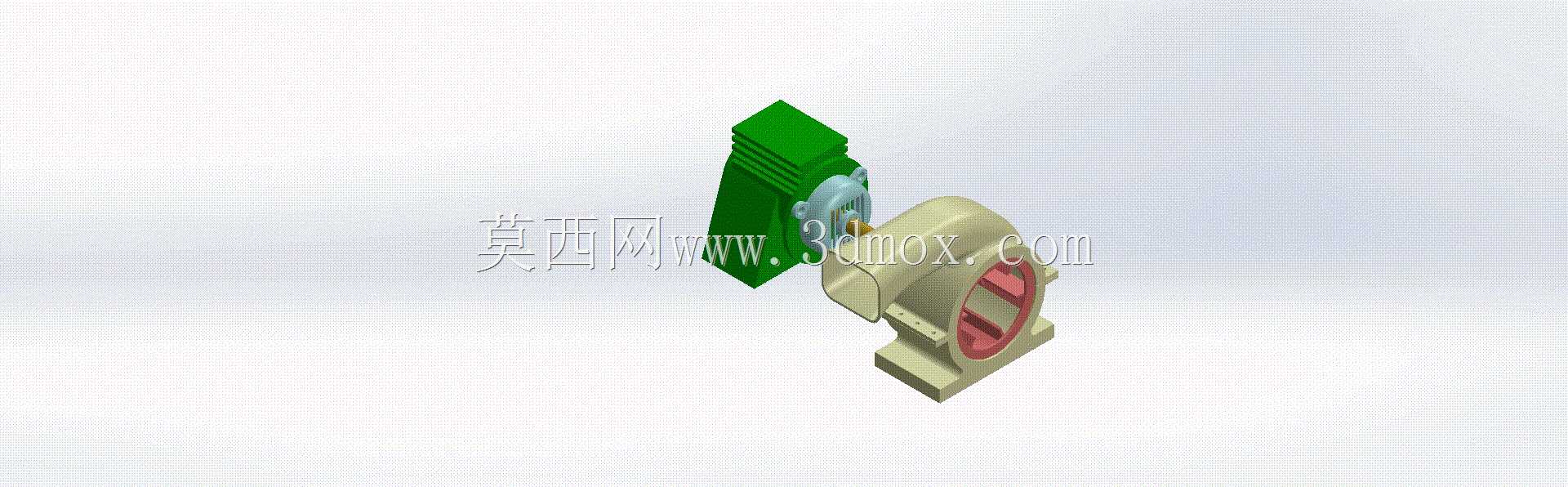

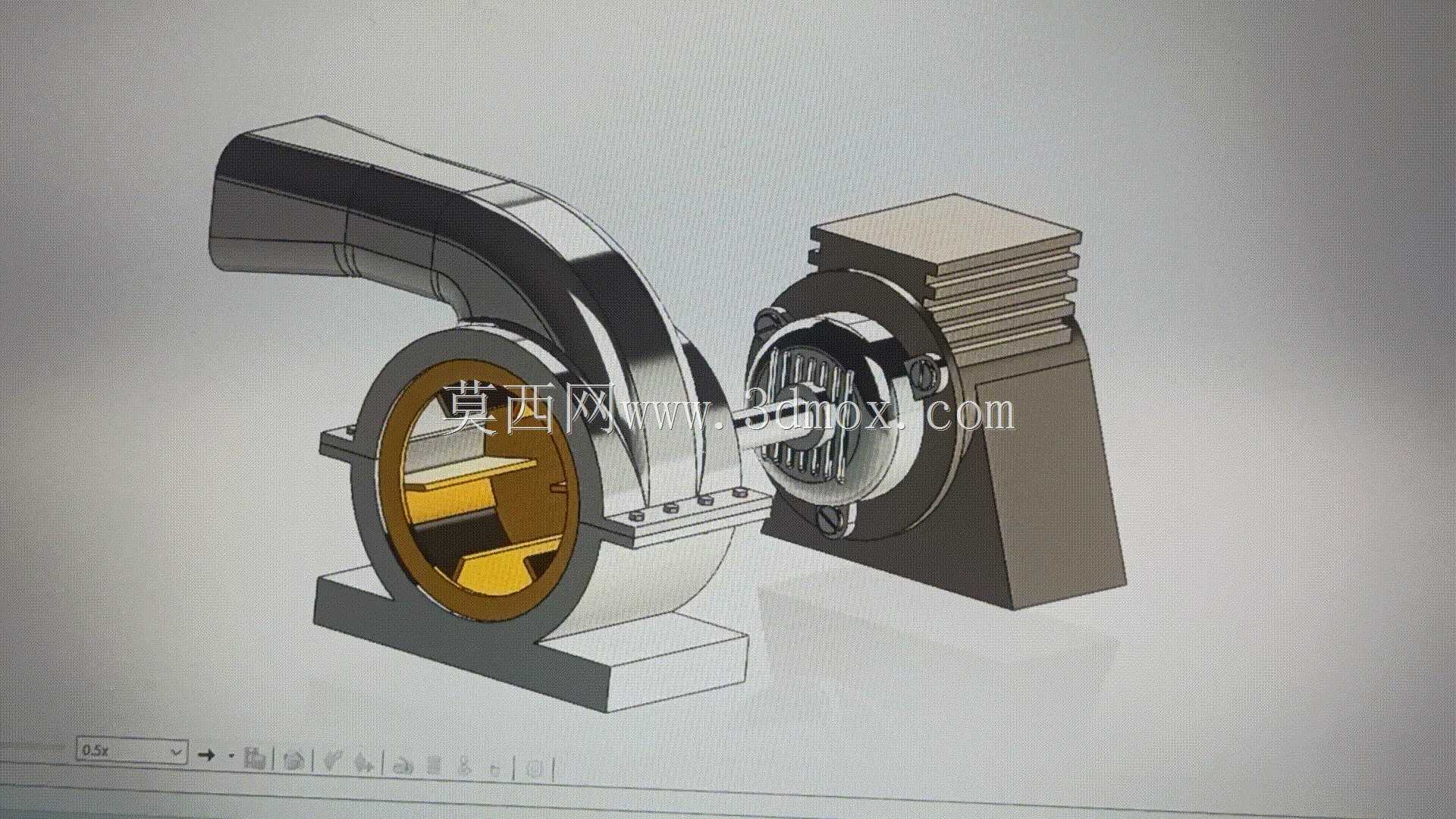

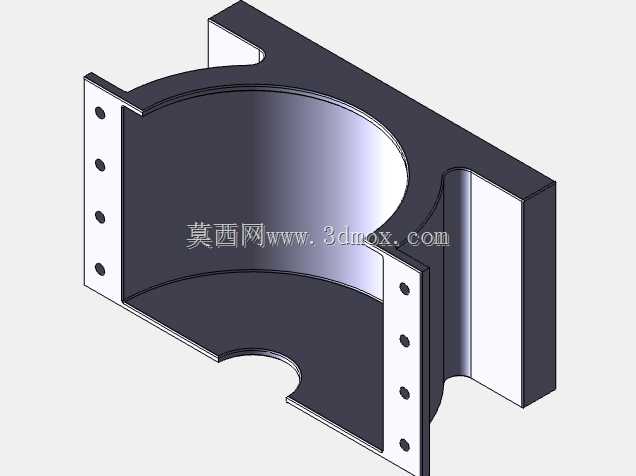

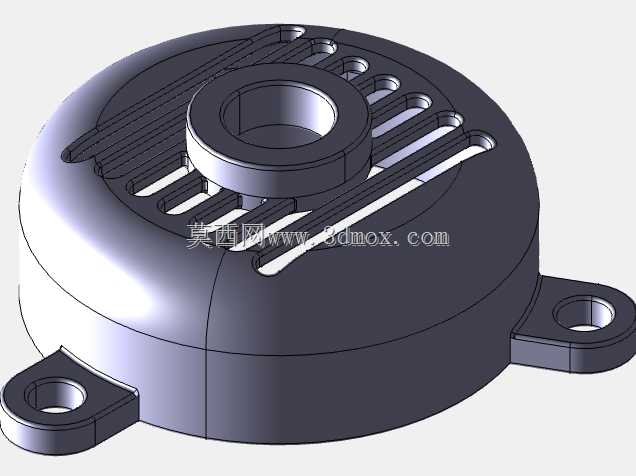

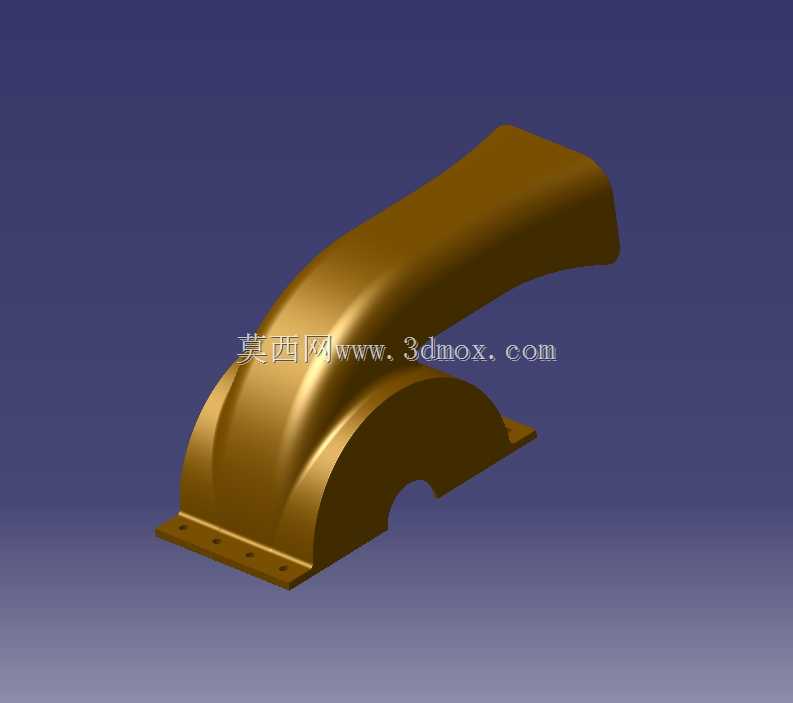

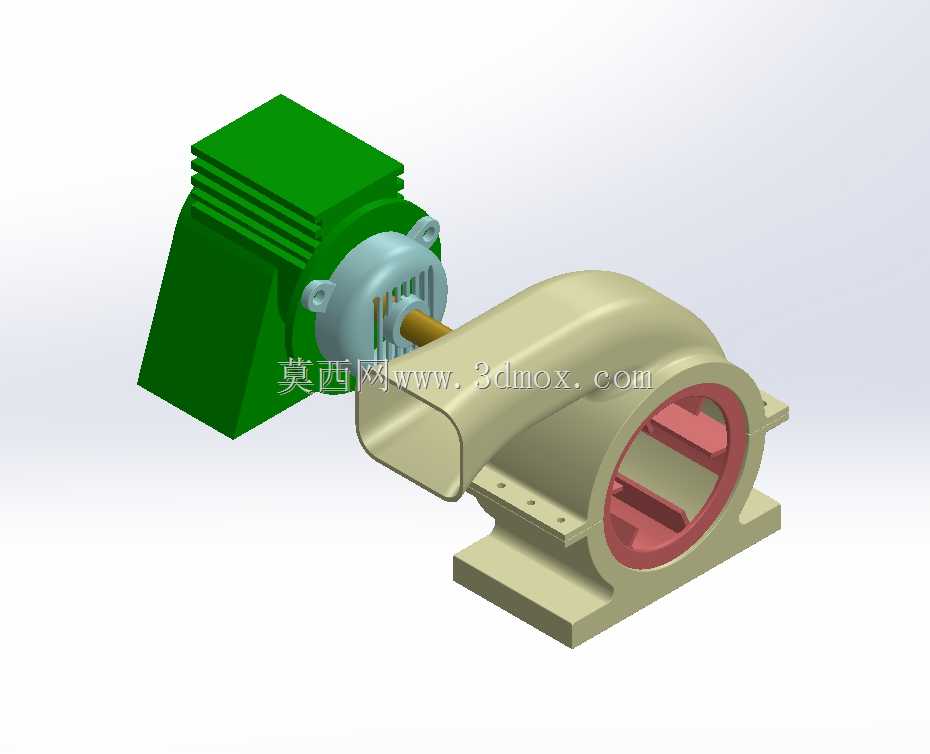

　　在工业通风、气力输送、污水处理曝气、冶金炉鼓风等场景中，鼓风机作为核心气源供给设备，其运行稳定性直接决定整条产线的工艺连续性，本次拆解的鼓风组件结构，正是针对中小风量高压送风场景做的适配设计。从结构组成来看，该组件包含进风导流壳体、叶轮安装腔、传动连接端、安装固定基座几个核心部分，其中风腔部分采用渐扩式流道设计，能有效降低气流在腔体内的紊流损失，对比等径直腔结构，同转速下送风效率可提升8%左右，同时能减少气流脉动带来的壳体振动，降低长期运行中的连接螺栓疲劳失效风险。设计阶段首先要明确安装边界条件，该组件的基座安装孔位采用对称布局，适配市面多数标准风机机架的安装间距，进风口对接端采用标准法兰连接尺寸，可直接匹配常规通风管道的对接要求，无需额外做转接法兰设计，能减少现场安装的加工工作量。传动连接端预留了标准轴伸配合位，可直接与配套驱动电机的输出轴通过联轴器对接，轴伸位置设计有密封槽位，可安装骨架油封避免腔体内带压气体泄漏，同时防止外界粉尘进入传动轴承位，延长轴承维护周期。

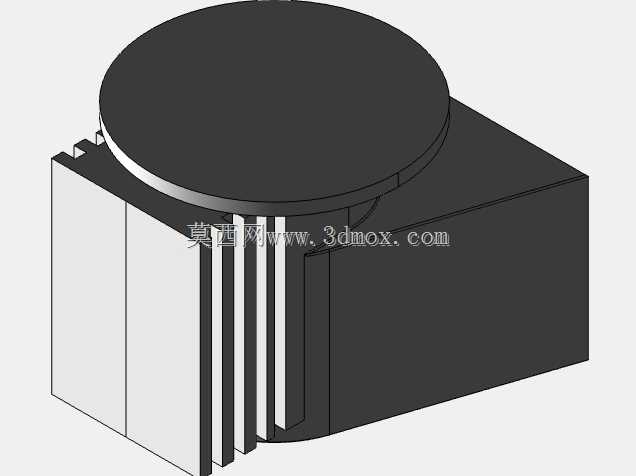

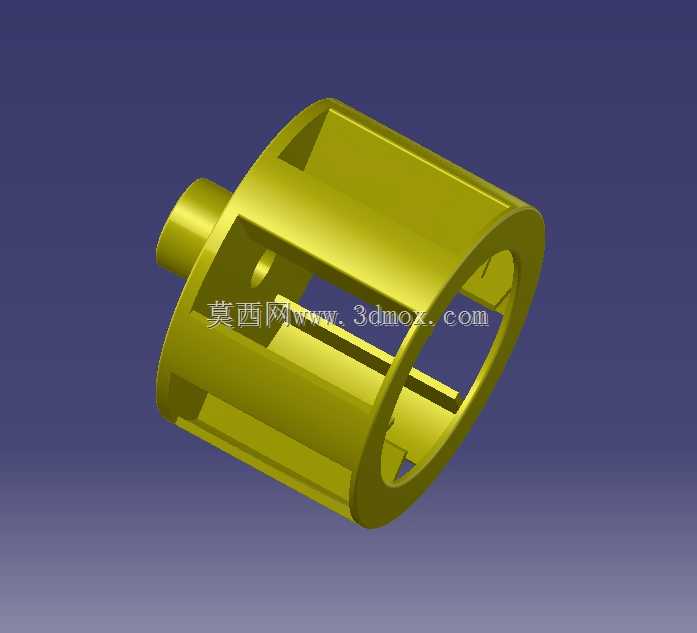

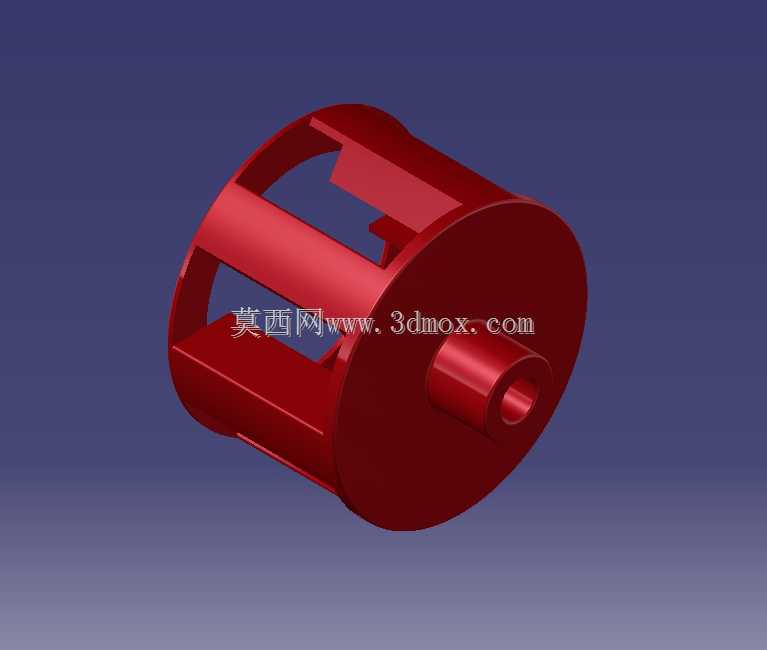

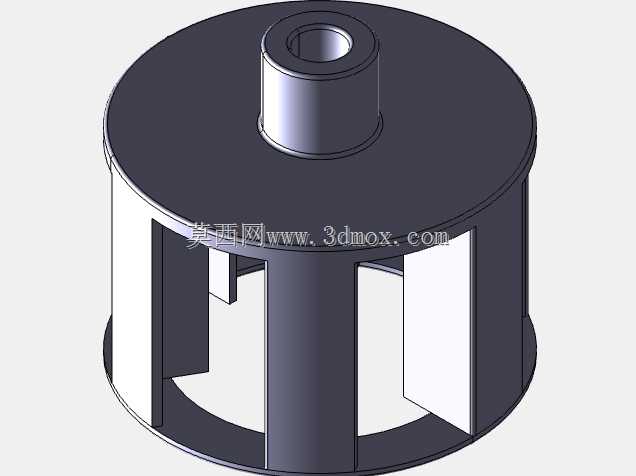

　　从外形尺寸来看，该组件整体采用紧凑式布局，风腔壳体与传动连接段采用一体化铸造成型的结构思路，相比拼接式壳体，减少了两个连接密封面，既降低了泄漏概率，也能缩减整体轴向尺寸，在安装空间受限的车间场景中，能减少设备占地空间，适配更多改造类项目的安装需求。叶轮安装腔的内壁加工精度要求控制在IT7级，与叶轮的配合间隙控制在0.15-0.25mm之间，间隙过大会导致气体回流降低送风压力，间隙过小则容易在热态运行时出现叶轮擦壳的故障，设计时已经预留了合理的热膨胀余量，适配80摄氏度以内的连续运行工况。

　　壳体外部的加强筋布局顺着气流压力的分布方向设置，在风腔承压较高的区域加密加强筋，在进风导流段适当减少筋位，在保证壳体整体刚性满足1.2倍额定工作压力承压要求的前提下，尽可能降低铸件整体重量，减少安装时的吊装载荷，也能降低材料成本。在实际选型应用中，该结构组件适配的风量区间覆盖每分钟2-8立方米，升压范围覆盖9.8-49千帕，可满足小型污水处理站的微孔曝气、粮食加工线的气力输送、车间焊烟除尘系统的正压送风等场景的使用需求。安装时需要注意基座的水平度偏差不能超过千分之一，否则会导致轴系对中偏差过大，运行时出现异常振动，同时进风口位置需要加装孔径不大于2mm的防护网，避免杂物吸入腔体内打坏叶轮。

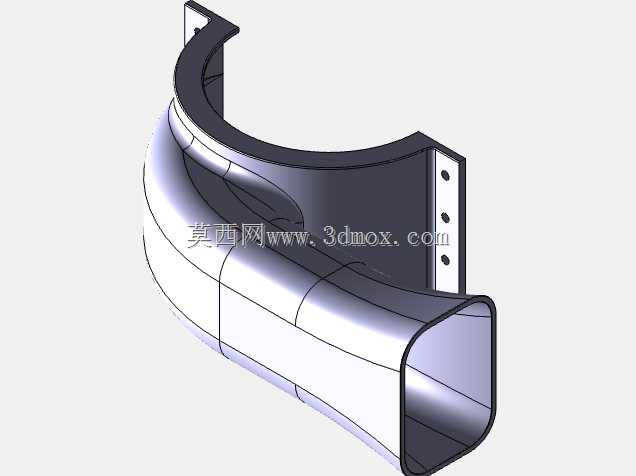

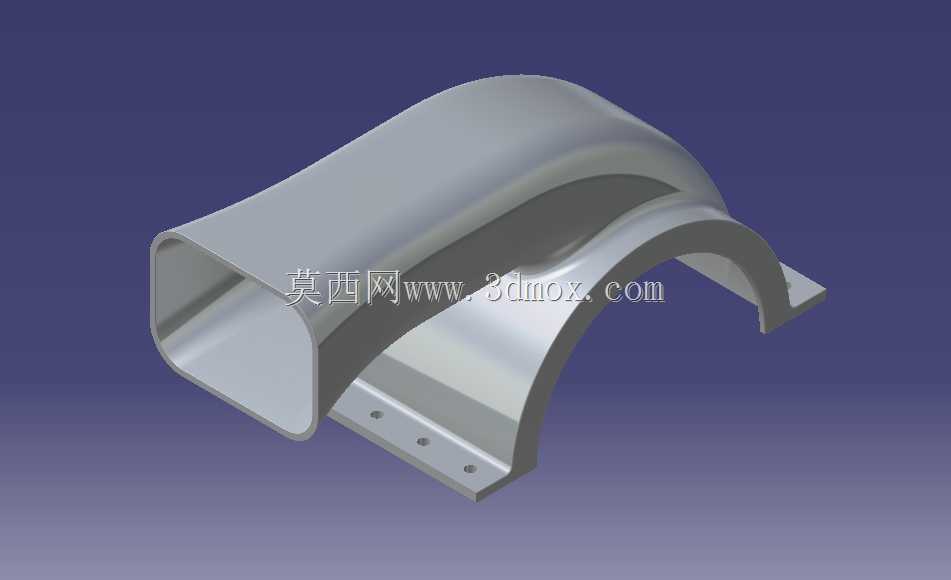

　　结构设计阶段已经考虑了日常维护的便利性，壳体侧面预留了观察孔位，无需完全拆解壳体即可检查叶轮的磨损情况与间隙变化，轴承位的注油通道直接延伸到壳体外侧，运行状态下即可完成润滑脂加注，减少停机维护时间。对比传统的分体式鼓风机结构，该组件将风腔、传动连接座、安装基座做了集成化设计，减少了零部件数量，总装时的配合面更少，装配累计公差更容易控制，批量生产时的装配效率可提升15%左右。流道设计时经过了多次流体仿真验证，对气流转向处的圆角做了优化，避免出现局部低压区导致的凝露积水问题，适配南方高湿度环境下的长期运行需求，减少腔体内锈蚀对叶轮动平衡的影响。
