法兰式双螺栓定位阀块连接组件

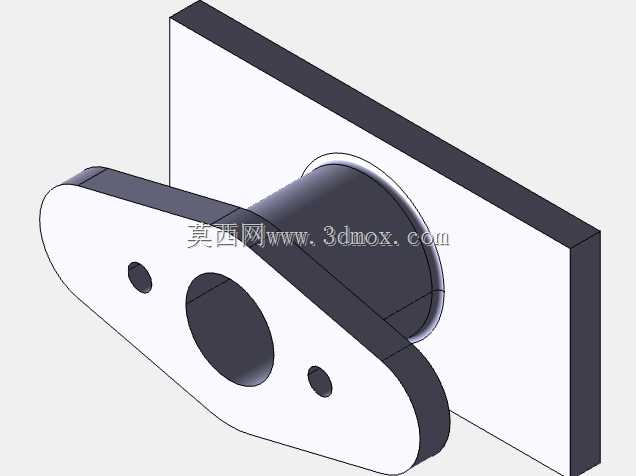

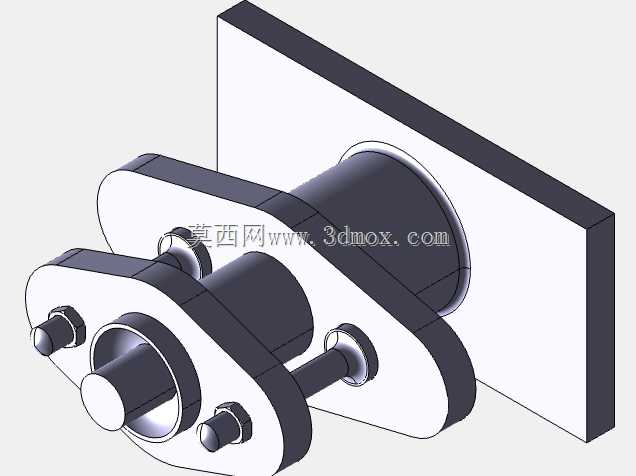

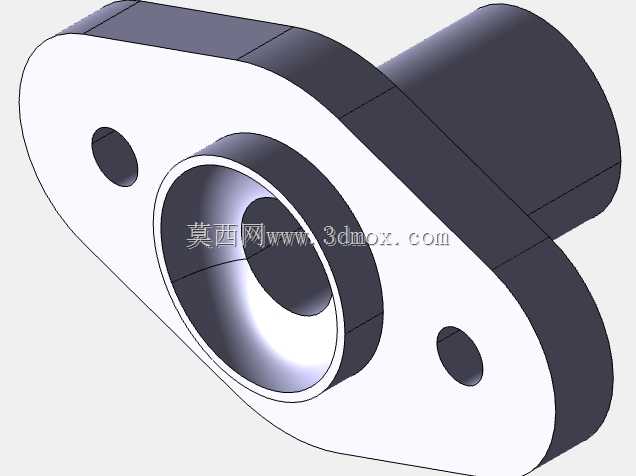

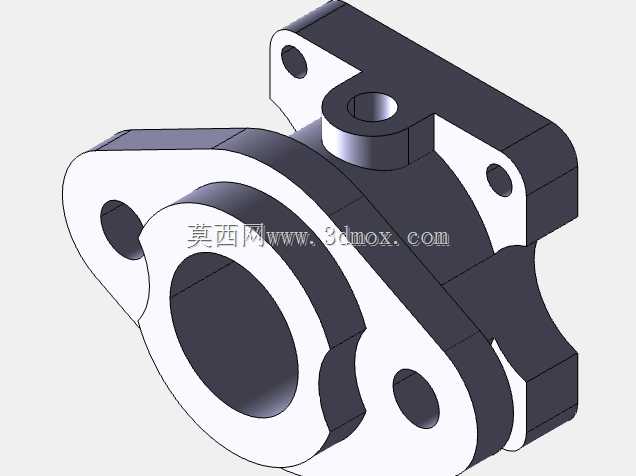

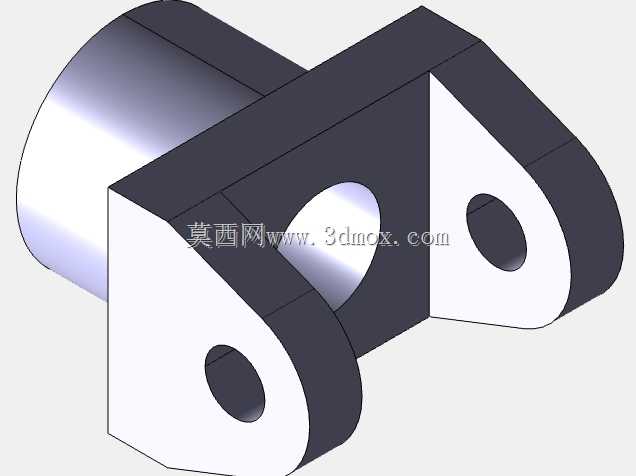

　　在工业流体控制回路的现场安装场景里，这类带安装基板的阀块连接组件，往往承担着管路对接、元件集成、油路分配的核心作用，区别于管式连接的零散布局，板式安装的结构能大幅减少管路接头数量，降低系统泄漏点，在中小型液压站、气动控制单元、工艺流体支管段的改造项目里应用十分普遍。从结构功能来看，组件前端的腰型法兰对接面，是和外部执行元件或者管路法兰做配合的接口，两个对称布置的螺栓孔做定位锁紧，中间的凸台轴颈是流体通道的主体，既承担介质通流的作用，也作为对接时的定位止口，保证对接后两部件的同轴度，避免密封件偏磨导致的泄漏。

　　后端的矩形安装基板是整个组件的承载基础，基板上预留的安装孔位可以直接固定在阀岛安装面、设备壁板或者集成块表面，不需要额外做转接支架，能有效压缩安装占用的空间。设计这类部件的时候，首先要考虑的是安装边界的适配性，腰型法兰的轮廓尺寸要匹配对接端的标准法兰规格，止口的直径公差一般选h7级，既保证装配时能顺利导入，又不会因为间隙过大导致密封面错位；螺栓孔的位置度公差要控制在0.1mm以内，避免现场安装时出现螺栓穿不进、对接面错边的问题。基板的厚度要根据工作压力做核算，若应用在16MPa级别的液压回路，基板厚度不能低于8mm，防止压紧螺栓锁紧后基板出现翘曲变形，导致密封面压合不严。

　　通流通道的内径要根据系统额定流量做计算，避免通径过小导致介质流速过高，产生压损和局部温升，通道内壁的过渡处要做圆角处理，减少介质流动时的湍流和冲蚀。实际选型应用时，要先核对对接端的法兰安装尺寸，确认止口配合长度、螺栓孔中心距和现场安装位的匹配度，基板的固定孔位要和安装基面的预埋螺孔对齐，锁紧螺栓的预紧力要按照对角顺序逐步加载，避免单侧受力导致法兰面倾斜。密封件的选型要匹配流通介质的特性，若走矿物液压油可选丁腈橡胶O型圈，若走腐蚀性流体则要更换为氟橡胶材质，密封槽的深度和宽度要符合对应线径密封圈的安装标准，保证压缩率在15%-25%的合理区间，既保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效。

　　这类组件在做三维建模的时候，要重点还原止口的配合尺寸、螺栓孔的位置关系、基板的安装孔位布局，还要把各个部件的装配干涉关系校验到位，比如螺栓锁紧后螺帽和法兰面的贴合间隙、凸台轴颈插入对接端的深度、基板和安装面的贴合度，都要在建模阶段做模拟装配验证，避免实际加工后出现装配干涉。另外，部件的棱边都要做0.5mm的倒角处理，既去除加工毛刺避免安装时划伤操作人员，也能在对接导入时起到导向作用，减少装配对位的难度。在日常的设备维护场景里，这类板式连接的组件拆装十分方便，不需要拆解周边的全部管路，只需要松开对接螺栓和基板固定螺丝，就能整体拆下更换密封件或者检修通道，相比传统的管式连接结构，能大幅缩短设备停机维护的时间，在连续生产的工艺线上，这种维护便利性的优势会体现得格外明显。
