阀门阀块用开槽六角锁紧螺母结构设计

在液压阀块、工业仪表管路的装配场景中，这类带径向开槽的六角螺母是承担螺纹副防松功能的核心紧固件，区别于普通六角螺母，其顶部开设的对称槽口可配合开口销使用，在设备长期受振动、压力脉动冲击的工况下，避免螺纹连接出现松脱移位，保障管路系统的密封可靠性与结构稳定性。从实际使用场景来看，这类螺母常应用在阀块的外接管路接头固定、仪表安装座锁紧位置，尤其是在存在周期性压力波动的液压、气动阀组中，普通摩擦锁紧式螺母容易在反复载荷下出现预紧力衰减，而开槽配合销钉的机械锁止结构，能在不依赖螺纹摩擦力的情况下实现可靠锁止，即使在设备启停、管路冲击的交变载荷下，也能维持稳定的连接状态。

从结构设计逻辑来看，该螺母采用标准六角外形，适配常规开口扳手的拧紧作业，对边尺寸30mm，可匹配常用的30号开口扳手或套筒工具，现场装配无需特殊工装，符合通用五金紧固件的装配兼容性要求。螺纹部分采用V型尖锐牙型，螺纹公称直径20mm，牙型角符合通用连接螺纹的标准参数，能和对应规格的外螺纹件实现良好的啮合，螺纹啮合长度可满足阀块安装时的螺纹旋合深度要求，避免出现螺纹啮合不足导致的滑牙、连接强度不足问题。螺母总高度16mm，其中螺纹段有效长度10mm，顶部开槽深度4.8mm，槽口的30度倒角设计既方便开口销的穿入装配，也能去除槽口加工后的锐边毛刺，避免装配时划伤操作人员或损坏配套密封件。

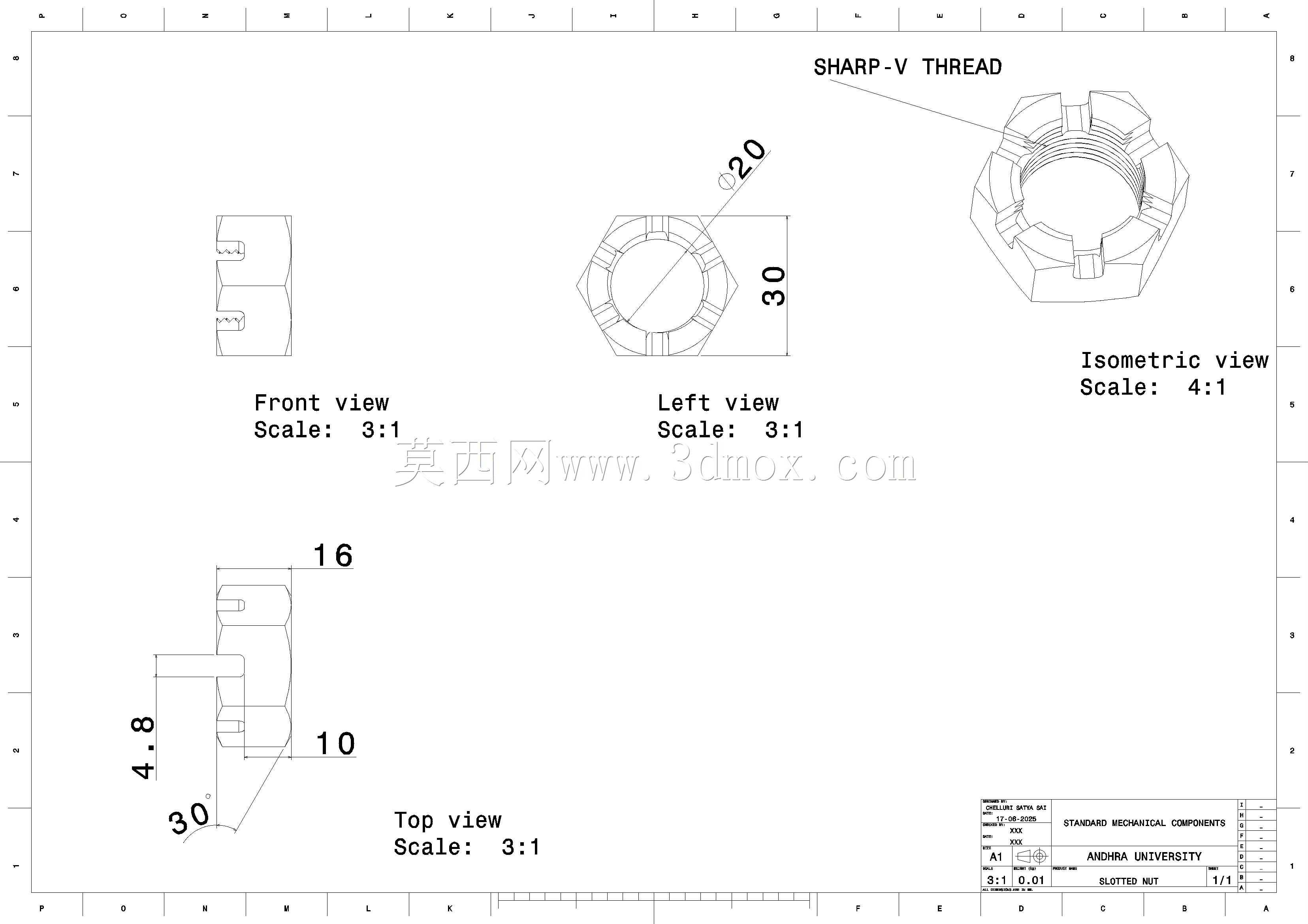

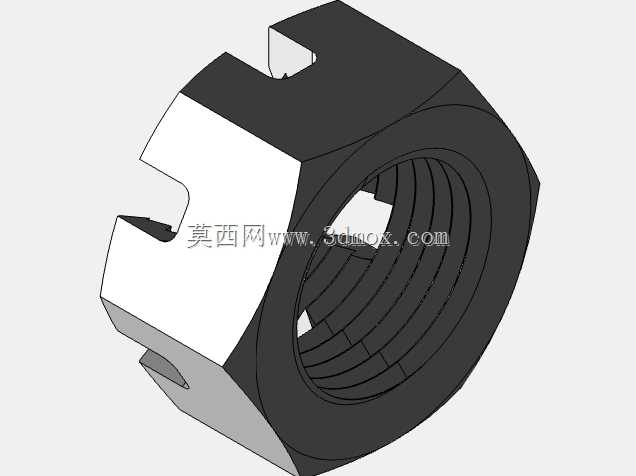

设计过程中需要重点关注几个尺寸边界：首先是六角对边的尺寸公差，需要控制在标准紧固件的公差范围内，保证扳手的配合间隙合理，既不会出现扳手卡滞，也不会因为间隙过大导致拧紧时打滑磨损螺母棱角；其次是顶部槽口的对称度，两个槽口需要沿螺母轴线对称分布，保证开口销穿入后能顺利卡入配套螺栓的销孔中，不会出现槽口与销孔错位导致无法装配的问题；再者是螺纹部分的加工精度，V型螺纹的中径公差需要符合中等精度配合要求，既保证螺纹旋合的顺畅性，也避免配合间隙过大导致的连接松动。从视图表达来看，设计时通过前视图、左视图、俯视图以及等轴测视图完整呈现了各部分结构，前视图重点表达螺母的轴向剖面结构、槽口深度与螺纹段长度的比例关系，左视图呈现六角外形与槽口的周向位置，俯视图补充表达底部的倒角结构，等轴测视图则直观展示整体外形与开槽的空间位置，各视图采用3:1或4:1的放大比例，能清晰呈现细小结构的尺寸关系，方便加工人员准确理解设计意图。

在实际选型应用时，需要注意该螺母的安装空间边界：六角外接圆直径约32.8mm，装配时需要预留足够的扳手操作空间，阀块上对应的安装沉孔直径需要大于该尺寸，避免出现扳手无法就位的问题；螺母顶部需要预留至少5mm的空间，方便开口销的穿入与掰开操作，尤其是在阀块密集布孔的区域，需要提前核算相邻阀件的间距，避免安装后槽口被相邻零件遮挡，导致后续维护时无法拆装销钉。另外，这类开槽螺母通常和带径向销孔的螺柱、螺栓配套使用，装配时需要先将螺母拧紧至规定预紧力矩，再调整螺母角度使槽口与螺栓销孔对齐，穿入开口销后将销尾掰开贴紧螺母侧面，实现机械锁止，这种锁止方式属于可靠的永久防松结构，适合在不经常拆卸的阀块固定位置使用，相比尼龙圈锁紧螺母，它不受温度变化、油液腐蚀的影响，在工业阀组的复杂工况下使用寿命更长，也不会因为长期老化出现防松失效的问题。

从加工工艺角度来看，该螺母可采用六角棒料直接车削加工，先车削外圆与端面，加工出螺纹底孔后攻丝，再铣削顶部的对称槽口，最后进行倒角去毛刺处理，整体加工工序简单，适合批量生产，加工完成后可根据使用场景选择镀锌、发黑等表面处理方式，提升防锈耐腐蚀能力，满足不同工况下的使用需求。在阀块设计时选用这类螺母，需要在三维建模阶段就将螺母的外形尺寸、安装操作空间纳入装配干涉检查范围，避免出现装配时零件干涉、工具无法操作的问题，同时要核对螺纹规格与阀块上的接头螺纹、安装螺柱规格匹配，保证连接强度满足系统压力等级的要求。
