ARM_REST

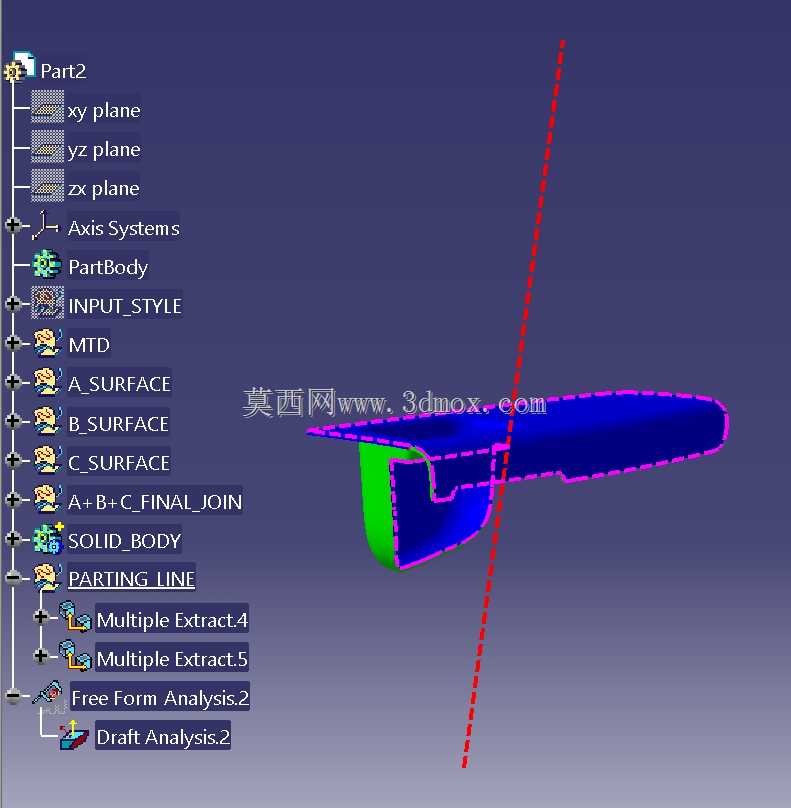

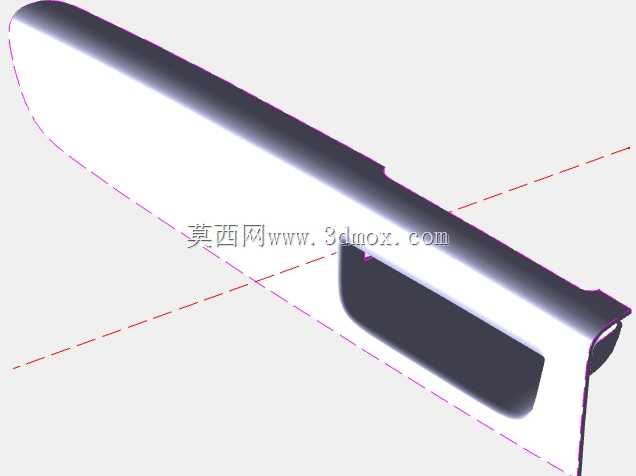

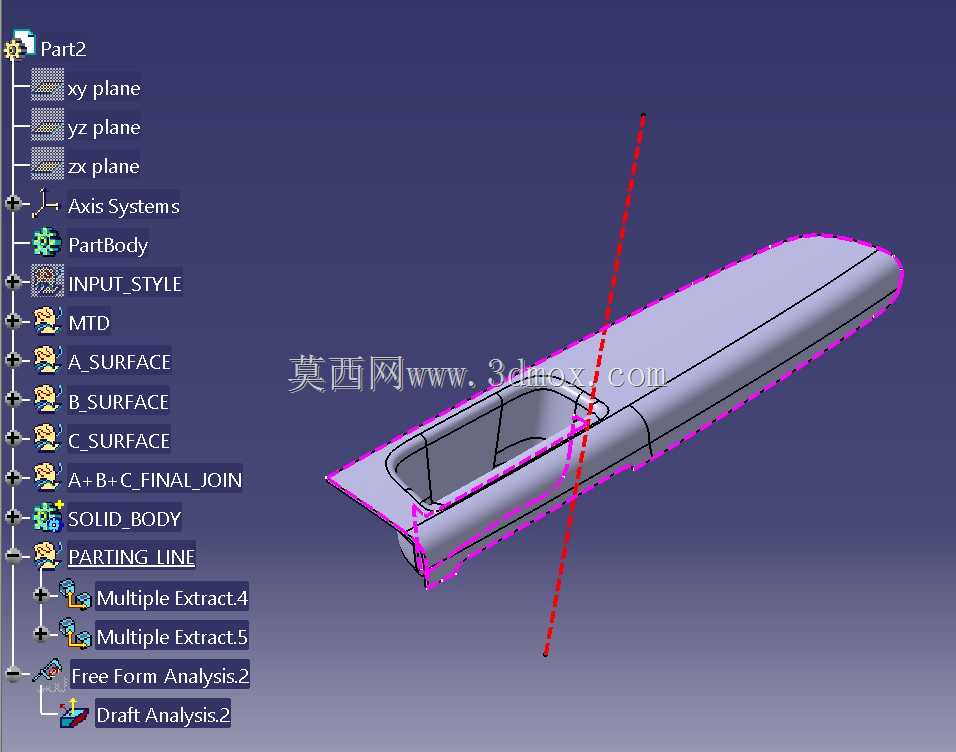

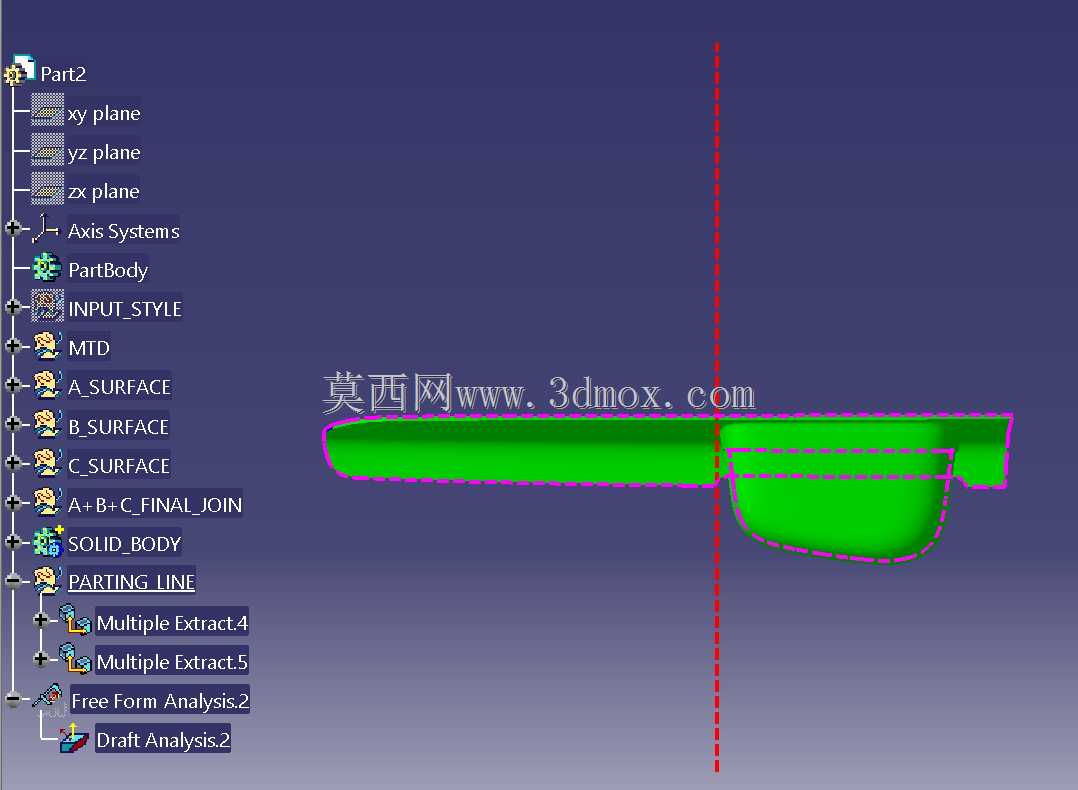

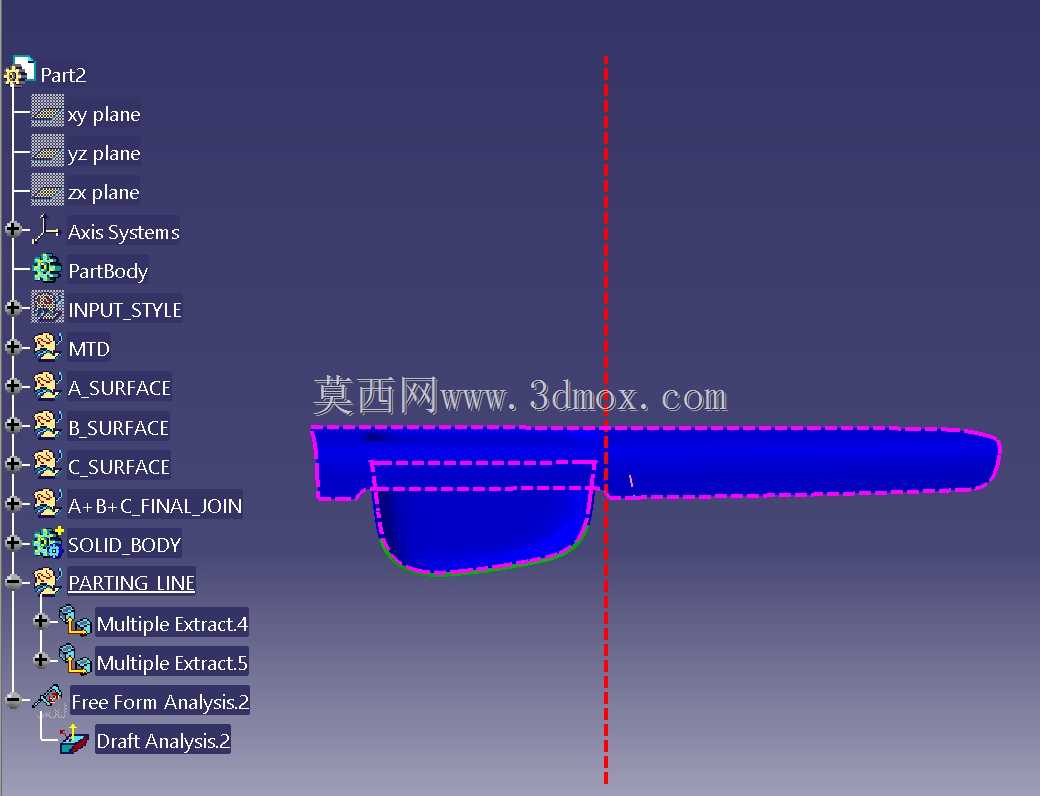

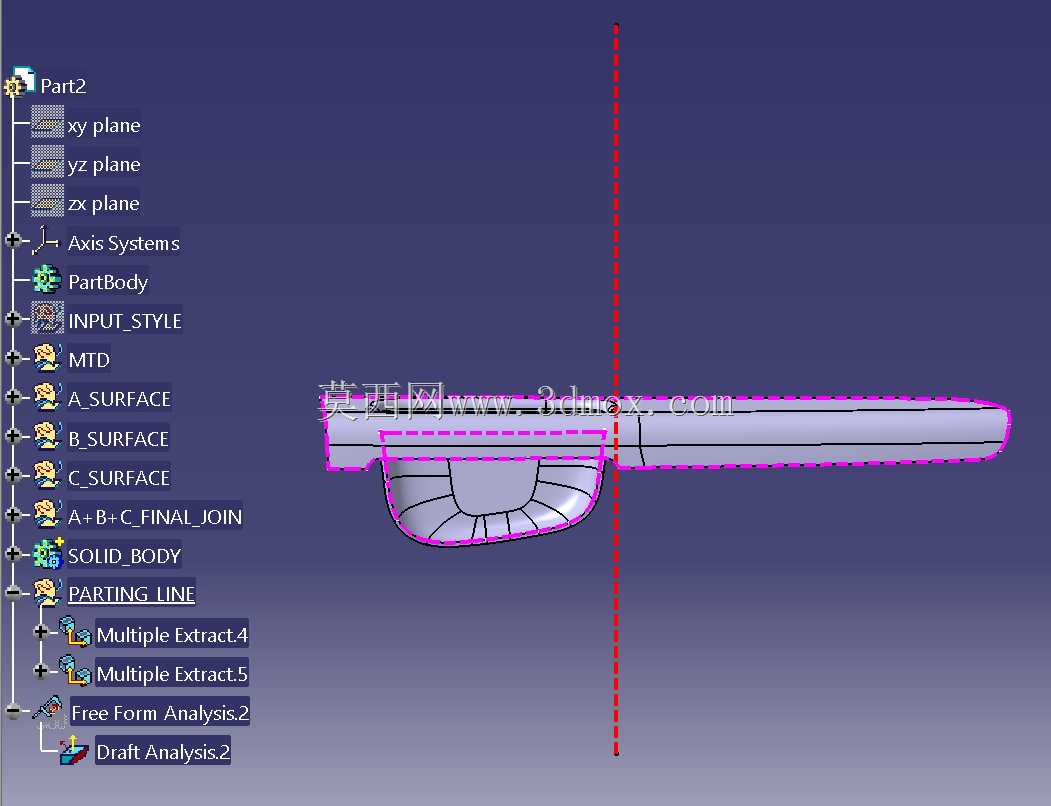

扶手 | CATIA V5 | 塑料领域设计此扶手采用 CATIA V5 中的“汽车塑料领域”工作流程进行设计。该流程从给定的 A 类曲面开始，在继续操作之前检查曲面质量。创建合适的加工轴来定义模具方向，并开发 B 类和 C 类曲面以达到所需的壁厚并确保平滑连接。然后将这些曲面连接成一个封闭的体积，形成最终的实体。进行了详细的拔模分析以确保加工可行性，并基于加工轴定义了分模线以便模具分离。该项目突出了我对 A-B-C 曲面建模、拔模分析、分型线创建和塑料产品设计标准的了解，展示了我设计可行的内部塑料部件的能力。?? 设计考虑根据塑料设计规则保持均匀的壁厚。应用拔模角以满足成型要求。确保 A 级、B 级和 C 级之间的表面过渡平滑。定义工装轴和分型线以实现可制造性。设计重点关注人体工程学和内饰要求。?? 展示的技能CATIA V5 中的 A、B 和 C 曲面建模工装轴创建模具可行性拔模分析分型线开发塑料产品设计标准汽车内饰设计
