带齿锁紧法兰式内螺纹连接构件

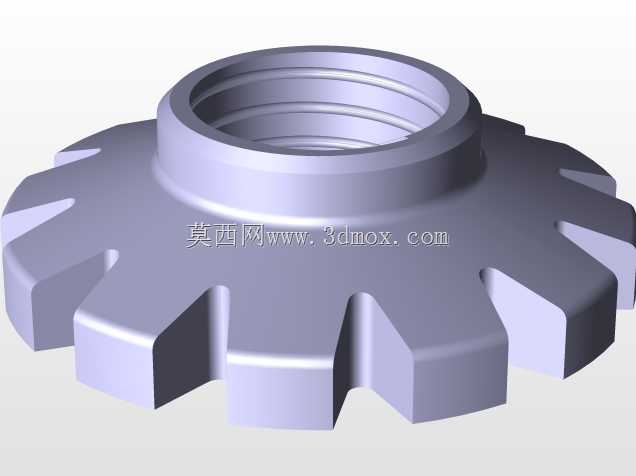

　　在流体管路、液压阀组以及仪器仪表的装配场景中，这类带齿结构的内螺纹法兰连接件是解决管路对接后防松、定位需求的常用零件，很多现场装配的技术人员都遇到过普通螺纹对接后受设备振动、介质脉动影响出现松动移位的问题，这个构件的结构设计就是针对性解决这类工况痛点。从实际使用场景来看，这类零件常配套在仪表阀门的端部对接位置，上方的内螺纹段用于和带外螺纹的管路接头、仪表测压接头旋合，螺纹的加工精度直接决定对接后的密封可靠性，建模时需要严格匹配对应公称直径的螺纹牙型参数，保证旋合过程顺滑无卡滞，同时螺纹段的有效旋合长度要满足承压要求，避免在额定工作压力下出现螺纹脱开的风险。

　　外侧的带齿法兰盘是整个零件的核心功能结构，齿形沿法兰圆周均匀分布，每个齿的侧边都做了对应的倾角处理，安装时齿面会和对接端的止动面贴合，当螺纹有松动回转趋势时，齿形的卡滞作用会抵消回转力矩，相比普通的平垫加弹垫防松结构，这种一体式带齿结构的防松效果更稳定，尤其适合有持续振动的工业现场，不需要额外增加防松配件就能实现可靠锁止。从设计思路上看，建模时首先要确定内螺纹的公称通径和螺距参数，这部分尺寸直接决定了零件的适配管路规格，螺纹段的外径要和下方法兰盘的内圈直径做平滑过渡，避免应力集中在螺纹根部的衔接位置，法兰盘的整体外径要根据安装空间的边界做匹配，齿形的数量和单个齿的宽度需要结合法兰外径调整，既要保证每个齿有足够的接触面积承受止动时的挤压力，又不能让齿槽过窄导致加工时出现清根困难的问题。

　　零件的整体厚度需要兼顾强度和安装空间要求，螺纹段的凸起高度要满足螺纹旋合深度的需求，不能过短导致旋合长度不足，也不能过高增加不必要的安装占用空间，法兰盘的厚度要保证在螺栓锁紧或者齿面受挤压时不会出现变形，齿根位置需要做微小的圆角过渡，避免热处理或者受力时出现应力开裂。实际选型时，这类零件的安装边界需要重点核对三个尺寸：一是内螺纹的规格参数，必须和对接接头的外螺纹完全匹配，包括牙型、螺距、公差等级；二是法兰盘的最大外径，要确认安装位置的沉孔或者对接面的尺寸能容纳法兰盘，避免出现干涉；三是齿形的突出高度，要保证安装后齿面能完全和止动面接触，不能因为尺寸偏差导致齿面悬空失去防松作用。

　　和普通的圆螺母相比，这种一体式带齿法兰结构不需要额外加工止动垫圈槽，零件本身集成了连接和防松两个功能，能减少装配时的零件数量，降低现场装配的复杂度，在小空间的仪器仪表阀组装配场景中，这种集成化的设计能有效节省安装空间，避免多个小零件堆叠带来的装配误差。建模过程中，齿形的阵列是需要重点注意的环节，要保证每个齿的角度、尺寸完全一致，圆周阵列的角度偏差会导致安装时部分齿无法有效接触，影响防松效果，螺纹收尾的位置也要做合理的退刀处理，符合实际机械加工的工艺要求，避免出现建模结构和实际加工无法对应的问题。零件的材质选择通常根据使用工况确定，普通水气管路场景可以选用常规碳钢做表面镀锌处理，有腐蚀介质的场景则需要选用不锈钢材质，不同材质对应的强度参数会影响法兰厚度和齿形尺寸的设计，建模时可以根据材质的许用应力调整对应壁厚，保证零件在额定载荷下的结构强度。
