阀组配套圆柱间隔衬套结构设计

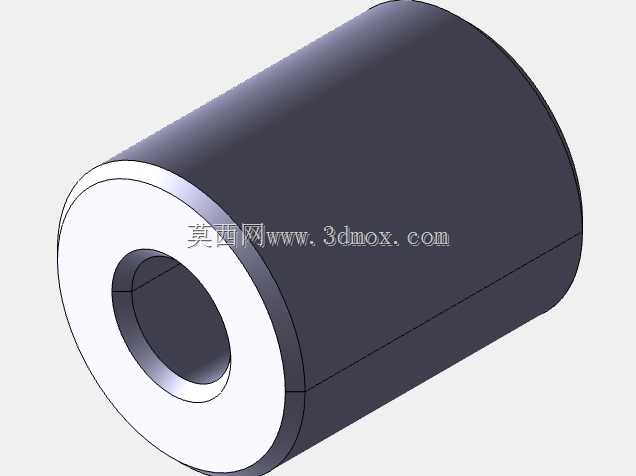

在流体控制类阀组的装配链路里，这类间隔衬套是极易被忽略但直接影响整机装配精度的基础零件，很多现场装配出现的阀杆卡滞、密封面偏磨、组件轴向窜动问题，追根溯源往往是间隔件的尺寸公差或形位公差没控制到位。从结构形态来看，该零件采用同轴空心圆柱设计，外圆为完整连续圆柱面，内孔为贯穿式通孔，两端面为平行度要求极高的平整环形面，没有多余的卡扣、凸缘或异形结构，这种极简结构恰恰是为了适配阀组内部狭窄的安装空间——阀块内部的阀腔、流道排布已经非常紧凑，留给间隔件的安装槽往往是规则的圆柱空腔，任何多余的结构凸起都会占用流道空间或是干涉周边阀芯、弹簧的运动路径。

从实际功能维度拆解，这类间隔件的核心作用是在阀组装配时精准控制两个配合零件之间的轴向距离，比如在阀芯与端盖之间、弹簧座与阀腔台阶之间，通过衬套自身的轴向长度公差，来保证阀芯的开启行程、弹簧的预压缩量处于设计要求的区间内。很多新手工程师在做阀组设计时，习惯直接靠加工阀腔的台阶深度来控制轴向间距，实际上批量加工时，阀腔台阶的深度公差受刀具磨损、装夹定位的影响很难稳定控制在0.02mm以内，而单独加工的间隔衬套可以通过端面磨削将长度公差控制在0.01mm范围内，装配时还可以通过选配不同厚度分组的衬套来实现轴向尺寸的精准配凑，大幅降低阀块本体的加工精度要求，减少批量生产的加工成本。

设计这类间隔衬套时，首先要明确安装边界：外圆尺寸需要与阀腔的安装孔保持间隙配合，间隙量控制在0.02-0.05mm之间，既要保证装配时可以顺利滑入孔内，又要避免间隙过大导致衬套在孔内出现径向偏移，影响内孔穿过的阀杆或紧固件的同轴度；内孔尺寸则需要根据穿过的杆件直径确定，通常保留0.1-0.3mm的间隙，避免杆件运动时与衬套内孔发生摩擦剐蹭，同时要保证内孔与外圆的同轴度公差不超过0.02mm，防止衬套装入后内孔偏斜导致杆件卡滞。两端面的平行度是整个零件的核心精度指标，设计时需要标注平行度公差不超过0.01mm，端面与外圆轴线的垂直度公差不超过0.015mm，否则衬套压紧后会出现倾斜，导致相邻零件受力不均，长期运行后出现偏磨甚至密封失效。

从应用场景延伸来看，这类间隔衬套不止应用在阀组内部，在各类仪器仪表的装配件、自动化设备的转轴定位结构、电气柜的元器件安装隔距结构中都有广泛应用，不同场景下的材料选择会有明显差异：如果是用于阀组内部接触液压油、工业水等介质的场景，通常会选择不锈钢或硬质铝合金材质，不锈钢材质耐腐蚀性好，适合长期接触流体的工况，硬质铝合金重量轻、加工成本低，适合对重量有要求的气动阀组场景；如果是用于电气绝缘隔距的场景，则会选用POM、尼龙或电木材质，既可以保证间隔距离，又能实现两个导电部件之间的绝缘隔离；如果是用于有减震需求的场景，还会选用聚氨酯或橡胶材质，在控制间距的同时吸收部件运行产生的振动，减少振动传递。

在装配逻辑上，这类间隔衬套属于被动承压件，工作状态下主要承受轴向的压紧力，几乎不承受径向载荷，因此设计时不需要过高的结构强度，只要材料的抗压强度满足轴向压紧力的要求即可，不需要额外做加强结构。需要注意的是，衬套的两端面不能有倒角过大或毛刺残留，否则装配时会导致实际接触面积减小，压紧后出现应力集中，长期受压后出现端面塌陷，导致轴向间距发生变化，影响整个组件的装配精度。如果是用于有密封要求的相邻部件之间，衬套的端面粗糙度需要控制在Ra1.6以内，避免端面微观凹凸导致密封介质渗漏。很多现场维修时遇到的阀组内泄问题，拆开后往往发现是间隔衬套端面有磕碰伤，导致两个配合面之间存在微小缝隙，高压介质顺着缝隙渗漏，更换合格的衬套后故障即可排除，这也足以说明这类看似简单的基础零件，对整套设备的运行稳定性有着不可替代的作用。
