工业机器人臂部连接阀块结构设计

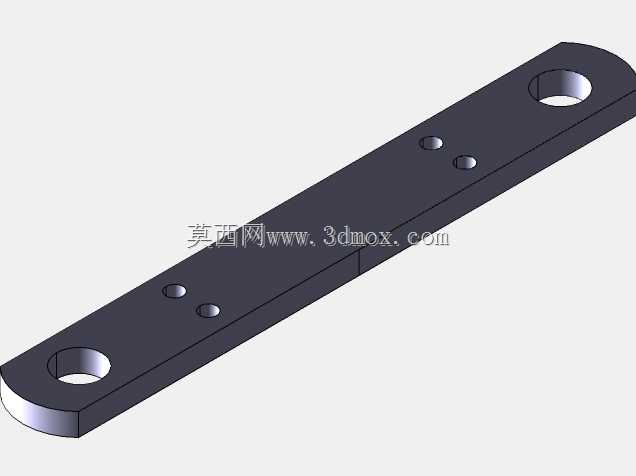

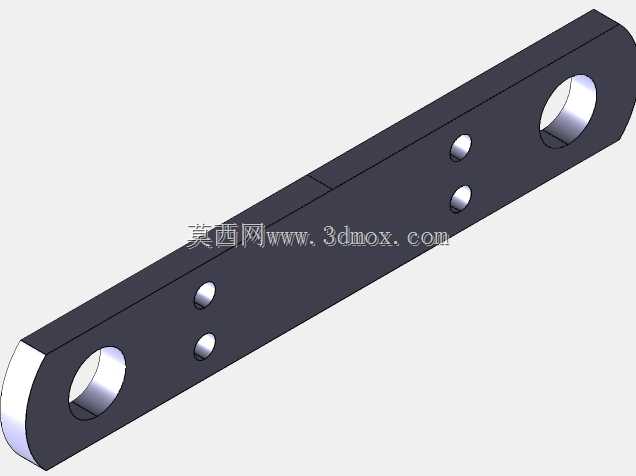

　　主体中段分布的两组小直径螺纹孔，用于安装固定液压或气动管路的阀组集成块，也可固定行程检测传感器的安装支架，孔位间距经过严格的公差匹配，保证外接元件安装后不会与臂段回转轨迹发生干涉。设计过程中优先考虑了载荷传递路径的合理性，主体截面采用等强度设计思路，从两端铰接孔位置向中段平缓过渡，没有出现截面突变的结构，避免在机器人臂部频繁启停、加减速运动时产生应力集中点。两端铰接孔的同轴度公差控制在0.02mm以内，保证销轴穿装后臂段回转时无卡滞、无偏磨，孔内壁的粗糙度要求达到Ra1.6，适配自润滑衬套的压装需求，减少长期回转运动中的磨损量。该构件作为工业机器人臂架系统中的核心连接阀块，主要承担臂段间的载荷传递与铰接定位功能，常见于多关节工业机器人的小臂与大臂衔接位置，也可适配SCARA机器人、协作机器人的臂部连接节点，在自动化装配线、焊接工作站、物料搬运机械手的臂体结构中均有同类结构的应用场景。从功能特性来看，该构件采用长条形扁平式主体结构，两端设置大直径铰接通孔，用于穿装铰接销轴，实现相邻臂段的相对回转运动，孔位边缘做了倒角过渡处理，避免销轴装配时出现卡滞，同时降低应力集中系数，提升交变载荷下的结构疲劳寿命。

　　从安装边界来看，构件整体厚度适配常规工业机器人臂的型材安装空间，两端铰接孔的中心距为固定值，可直接匹配对应负载等级机器人的臂段铰接尺寸，无需额外加工转接板即可完成装配。中段的小直径安装孔采用对称排布设计，既可以满足左侧阀组的安装需求，也可适配右侧传感器支架的固定，提升了构件的通用适配性。构件的侧面设置有定位基准面，装配时可依托该基准面快速完成与臂段型材的对位，减少装配调试的找正时间。在实际应用场景中，这类连接阀块不仅要传递臂部运动过程中的拉压载荷、弯曲力矩，还要集成部分管路阀件的安装功能，减少臂部外露管路的数量，避免机器人运动过程中管路与周边设备发生剐蹭。

　　设计时充分考虑了轻量化需求，在保证结构强度满足额定负载1.5倍安全系数的前提下，对主体非受力区域做了适度的材料去除，降低臂部整体运动惯量，提升机器人的动态响应速度。铰接孔的两端预留有衬套安装台阶，可根据实际使用工况选择铜基衬套或者工程塑料自润滑衬套，适配不同洁净度、不同负载等级的作业场景，比如焊接工况下可选用耐高温的铜基衬套，洁净室装配场景下可选用无油润滑的工程塑料衬套。构件的平面度公差控制在0.05mm以内，保证与臂段型材安装面完全贴合，避免连接螺栓出现附加弯曲应力，提升连接结构的可靠性。

　　中段的安装孔深度经过精确计算，攻丝深度满足螺栓拧入深度不小于1.5倍螺纹直径的设计规范，保证外接元件安装后的连接强度，不会因为机器人臂部的振动出现螺栓松动的情况。在结构细节处理上，所有锐边均做了R0.5的圆角倒钝处理，避免装配过程中划伤操作人员，也防止应力集中导致的构件开裂。该结构的设计逻辑完全围绕工业机器人臂部的实际运动需求展开，没有冗余的结构设计，每一处孔位、每一段截面都对应明确的功能需求，既保证了结构强度与装配精度，又兼顾了轻量化与通用适配性，能够满足多数中轻负载工业机器人臂部连接节点的使用要求。
